Меркурий 236 АВЛГ.411152.034 РЭ изм.4 2022.10.07¶

Утвержден

АВЛГ.411152.034 РЭ-ЛУ

СЧЕТЧИК

ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЙ ТРЕХФАЗНЫЙ

«Меркурий 236», «Mercury 236»

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

АВЛГ.411152.034 РЭ

г. Москва

2022 г.

Настоящее руководство по эксплуатации (далее – руководство) распространяется на счетчик электрической энергии статический трехфазный «Меркурий 236», «Mercury 236» (далее – счетчик). Руководство содержит информацию о мерах безопасности, технических характеристиках, конструктивном исполнении, а также другие сведения, необходимые для надлежащей эксплуатации счетчика и его технического обслуживания.

Обратите особое внимание на следующие знаки и инструкции, которые следуют за ними:

Счетчик выпускается с разными торговыми марками: «Меркурий» – для продаж с русскоязычной торговой маркой и «Mercury» – для продаж с англоязычной торговой маркой. Далее по тексту документа приведены только русскоязычные торговые марки счетчика. Описание и технические характеристики распространяются на обе торговые марки, если иное не указано дополнительно.

При проведении работ по монтажу и обслуживанию счетчика должны соблюдаться требования ГОСТ 12.2.007.0-75, «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

В связи с постоянным совершенствованием счетчика, в конструкцию и метрологически незначимое (прикладное) программное обеспечение могут быть внесены изменения, не ухудшающие технические и метрологические характеристики.

Описание и работа¶

Назначение¶

Счетчик предназначен для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений (таблица 1.1), активной, реактивной и полной мощности, коэффициентов мощности, частоты, напряжения и силы тока, а также для измерения параметров качества электрической энергии (далее – ПКЭ) в трех- и четырехпроводных трехфазных электрических сетях переменного тока частотой 50 Гц.

Счетчик имеет интерфейсы связи и может эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.

Счетчик предназначен для эксплуатации внутри закрытых помещений, а также может быть использован в местах, имеющих дополнительную защиту от влияния окружающей среды (установлен в помещении, в шкафу, в щитке). Степень защиты счетчика от воздействия пыли и воды IP51.

Счетчик сертифицирован. Сведения о сертификации счетчика приведены в формуляре АВЛГ.411152.034 ФО.

Таблица 1.1 – Каналы учета электроэнергии

Модификации счетчика¶

Счетчик имеет модификации, отличающиеся максимальным током, классом точности и функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением. Структура кода модификаций счетчика приведена в таблице 1.2. Коды номинального (базового) и максимального токов, номинального напряжения, а также классы точности приведены в таблице 1.3.

Таблица 1.2 – Структура кода модификаций счетчика

Таблица 1.3 – Коды номинального (базового) и максимального токов, номинального напряжения, класса точности

Технические характеристики¶

Метрологические характеристики¶

Основные метрологические характеристики¶

Счетчик удовлетворяет требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 в части требований к счетчику электрической энергии, ГОСТ 30804.4.30-2013 в части измерения качества электрической энергии, ГОСТ 12.2.007.0-75, ГОСТ 12.2.091-2012 в части требований безопасности, а также требованиям АВЛГ.411152.034 ТУ. Основные метрологические характеристики счетчика представлены в таблицах 2.1 – 2.5.

Таблица 2.1 – Метрологические характеристики при измерении активной энергии, активной и полной мощности прямого и обратного направления для счетчика класса точности 0,5S

Таблица 2.2 – Метрологические характеристики при измерении активной энергии, активной и полной мощности прямого и обратного направления для счетчика класса точности 1

Таблица 2.3 – Метрологические характеристики при измерении реактивной энергии и мощности прямого и обратного направления

Таблица 2.4 – Метрологические характеристики при измерении параметров сети переменного тока

Таблица 2.5 – Стартовый ток, постоянная счетчика

Характеристики контроля ПКЭ¶

Счетчик обеспечивает контроль ПКЭ (справочные значения) с формированием событий:

• положительное и отрицательное отклонение напряжения;
• установившееся отклонение напряжения;
• положительное и отрицательное отклонение частоты сети.

Нормально допустимые и предельно допустимые пороговые значения отклонения напряжения от номинального значения составляют ±5 % и ±10 % соответственно.

Нормально допустимые и предельно допустимые пороговые значения отклонения частоты сети от номинального значения составляют ±0,2 Гц и ±0,4 Гц соответственно.

При контроле ПКЭ для каждого события в журнале ПКЭ фиксируются значение параметра, дата и время перехода порогового значения.

Характеристики ведения времени¶

Счетчик имеет механизм прямой установки времени встроенных часов и плавной коррекции времени в пределах ±4 мин по команде от интерфейса связи. Команда плавной коррекции производится без нарушения временных срезов массивов памяти.

Измеряемые параметры¶

Счетчик обеспечивает измерение параметров:

• учтенная активная и реактивная энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов;
• усредненные значения фазных и линейных напряжений;
• усредненные значения фазных токов;
• значения фазных и суммарной активной, реактивной и полной мощностей;
• значения фазных и суммарного коэффициентов мощности;
• значения максимумов мощности;
• значения частоты сети;
• значения температуры внутри счетчика (контрольный, метрологически ненормированный параметр);
• показатели качества электроэнергии (ПКЭ), перечень по п. Характеристики контроля ПКЭ;
• текущее время и дата;
• время работы (наработка) счетчика.

Основные технические характеристики¶

Основные технические характеристики счетчика представлены в таблице 2.6.

Таблица 2.6 – Технические характеристики

Счетчик устойчив к климатическим условиям в соответствии с таблицей 2.7.

Таблица 2.7 – Климатические условия

Счетчик начинает функционировать не позднее чем через 5 с после приложения номинального напряжения.

Счетчик имеет электрический импульсный испытательный выход основного передающего устройства. Испытательный выход функционирует как основной (в режиме телеметрии) или как поверочный (в режиме поверки) при измерении активной и реактивной энергии. Переключение режима испытательного выхода осуществляется по команде через интерфейс связи.

Характеристики электрического импульсного выхода соответствуют требованиям п.9.1 ГОСТ 31819.21-2012, ГОСТ 31819.22-2012.

Электрический импульсный испытательный выход имеет два состояния, отличающиеся сопротивлением выходной цепи:

• в состоянии «замкнуто» – не более 200 Ом;
• в состоянии «разомкнуто» – не менее 50 кОм.

Предельно допустимое значение тока, которое выдерживает выходная цепь импульсного выхода в состоянии «замкнуто», не менее 30 мА, предельно допустимое значение напряжения, которое выдерживает выходная цепь в состоянии «разомкнуто», не менее 24 В.

Характеристики интерфейсов и протоколов обмена¶

Счетчик обеспечивает обмен информацией с оборудованием вышестоящего уровня управления через встроенные интерфейсы связи (модемы) в соответствии с модификацией по таблице 1.2. Чтение измеряемых параметров со счетчика возможно по любому из имеющихся интерфейсов обмена данными. Обмен данными по интерфейсам связи осуществляется по протоколу «Меркурий», протокол доступен в электронном виде на сайте предприятия-изготовителя счетчика www.incotexcom.ru . Счетчик имеет защиту от несанкционированного доступа к данным по интерфейсам.

При наличии индекса «S» в коде счетчика, интерфейсы CAN и RS485 имеют встроенное питание. При отсутствии индекса «S», интерфейсы требуют подключения внешнего источника питания с характеристиками в соответствии с таблицей 2.6.

Технические характеристики интерфейса RS485 соответствуют спецификации EIA RS485. Скорость передачи данных по интерфейсам CAN и RS485 может быть выбрана из стандартного ряда от 300 до 9600 бит/с.

Скорость обмена по интерфейсу IRDA составляет 9600 бит/с.

Технология связи PLC I (счетчик с индексом «L») является собственной разработкой ООО «НПК «Инкотекс» и обеспечивает сбор данных о потреблении и синхронизацию времени счетчика. Технология использует полосу частот в разрешенном частотном диапазоне CENELEC A и обеспечивает помехоустойчивость по сравнению с другими технологиями за счет снижения скорости передачи данных.

Характеристики надежности¶

Счетчик обеспечивает непрерывную работу в течение срока службы. Средний срок службы счетчика не менее 30 лет.

Средняя наработка счетчика на отказ не менее 320 000 ч.

Характеристики безопасности¶

Перед эксплуатацией необходимо ознакомиться с эксплуатационной документацией на счетчик.

Счетчик удовлетворяет требованиям безопасности по ГОСТ 12.2.091-2012, класс защиты II, ГОСТ 12.2.007.0-75 и ГОСТ 31818.11-2012, требованиям ТР ТС 004/2011 «Технический регламент Таможенного союза «О безопасности низковольтного оборудования»» и ТР ТС 020/2011 «Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

Изоляция между всеми соединенными цепями тока и напряжения с одной стороны, «землей» и соединенными вместе вспомогательными цепями с другой стороны, при закрытом корпусе счетчика и клеммной крышке, выдерживает в течение 1 мин воздействие напряжения переменного тока величиной 4 кВ (среднеквадратическое значение) частотой (45–65) Гц. «Землей» является проводящая пленка из фольги, охватывающая счетчик.

Изоляция между цепями, которые не предполагается соединять вместе во время работы (импульсным выходом, цепями интерфейсов, в любых комбинациях), в нормальных условиях выдерживает в течение 1 мин. воздействие напряжения переменного тока величиной 2 кВ (среднеквадратическое значение) частотой 50 Гц.

Комплектность¶

Комплектность счетчика приведена в таблице 2.8.

Таблица 2.8 – Комплектность

Мapкиpoвка и пломбирование¶

Маркировка¶

Маркировка счетчика соответствует ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 12.2.091-2012, ГОСТ 22261-94 и конструкторской документации предприятия-изготовителя.

На лицевую часть счетчика нанесена маркировка:

• условное обозначение модификации счетчика;
• класс точности по ГОСТ 8.401-80;
• заводской номер счетчика по системе нумерации предприятия-изготовителя;
• товарный знак предприятия-изготовителя;
• номинальный (или базовый) и максимальный ток;
• номинальное напряжение;
• номинальная частота энергосети;
• другие символы, предусмотренные ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 12.2.091-2012, ГОСТ 22261-94.

Пломбирование¶

Верхняя крышка корпуса пломбируется путем нанесения оттиска ОТК предприятия-изготовителя и поверительного клейма службы, осуществляющей поверку счетчика.

Защитная крышка клеммной колодки и отсека для подключения цепей интерфейсов пломбируются проволочной пломбой организации, обслуживающей счетчик.

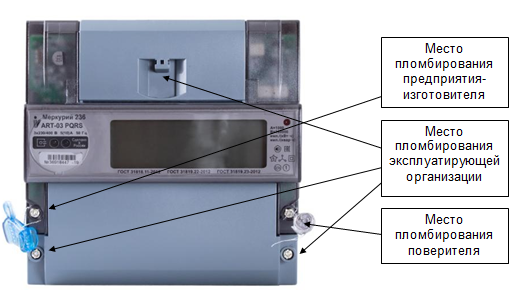

Схема пломбирования счетчика приведена на рисунке 2.1.

Рисунок 2.1 – Схема пломбирования

Упаковка¶

Упаковка счетчика соответствует ГОСТ 22261-94, ГОСТ 23170-78,
ОСТ 45.070.011-90 и документации предприятия-изготовителя.

Устройство и работа¶

Устройство счетчика¶

Счетчик состоит из электронного модуля, размещенного в пластиковом корпусе, не поддерживающем горение.

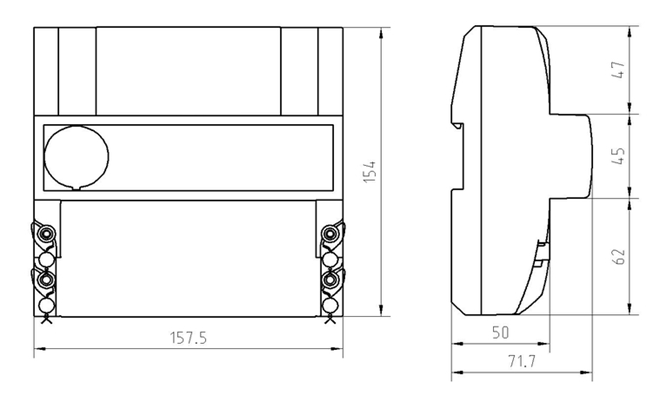

Корпус счетчика предназначен для монтажа на DIN-рейку. Габаритные размеры приведены в приложении Приложение А.

В нижней части корпуса расположена клеммная колодка для подключения счетчика к энергосети. Клеммная колодка закрыта пломбируемой крышкой, ограничивающей доступ.

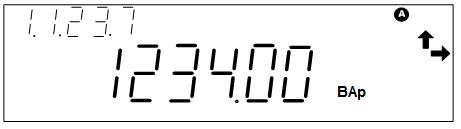

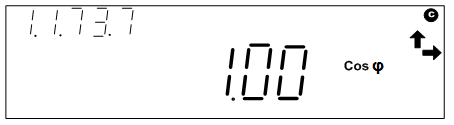

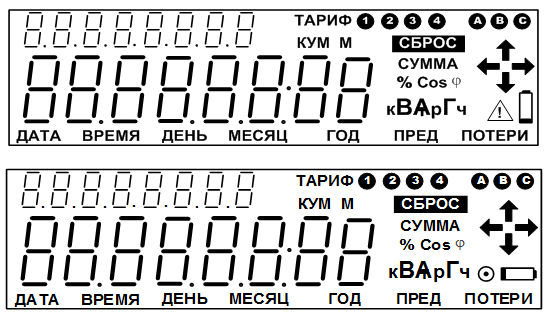

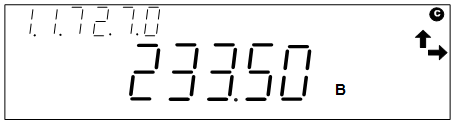

В качестве устройства отображения электроэнергии в счетчике используется жидкокристаллический индикатор (ЖКИ), который расположен на лицевой панели.

В верхней части корпуса расположены клеммы соединителей импульсного выхода и интерфейса RS485. Клеммы закрыты пломбируемой крышкой, ограничивающей доступ.

В счетчике имеется аппаратная защита в виде электронных пломб вскрытия корпуса и крышки клеммной колодки. Электронные пломбы предназначены для фиксации фактов вскрытия. При каждом вскрытии время и дата события заносятся в журнал событий в памяти счетчика.

Счетчик имеет светодиодный индикатор функционирования, являющийся одновременно индикатором импульсов учета электроэнергии.

Основным узлом счетчика является микроконтроллер. На вход микроконтроллера поступают электрические сигналы от датчиков тока и напряжения. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной энергии с учетом тарификатора, вычисляет ПКЭ, анализирует и формирует события, профиль мощностей, архивы показаний на начало периодов и сохраняет всю информацию в энергонезависимой памяти.

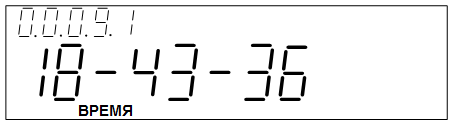

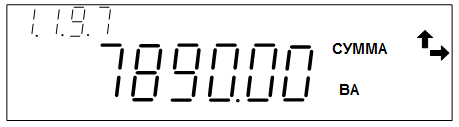

Измеренные и накопленные данные и события могут быть просмотрены на ЖКИ, а также переданы на верхний уровень управления по интерфейсам связи.

Работа счетчика¶

Формирование событий¶

Счетчик обеспечивает формирование и хранение в энергонезависимой памяти следующих событий:

• включение/выключение счетчика;
• коррекция текущего времени;
• включение/выключение каждой фазы;
• начало/окончание превышения лимита мощности;
• коррекция тарифного расписания;
• коррекция расписания праздничных дней;
• сброс регистров накопленной энергии;
• инициализация массива средних мощностей;
• превышение лимита энергии по каждому тарифу;
• коррекция параметров контроля за превышением лимита мощности;
• коррекция параметров контроля за превышением лимита энергии;
• вскрытие/закрытие корпуса;
• дата и код перепрограммирования;
• события самодиагностики с указанием кода;
• коррекция расписания контроля за максимумами мощности;
• сброс максимумов мощности;
• включение/выключение тока каждой фазы.

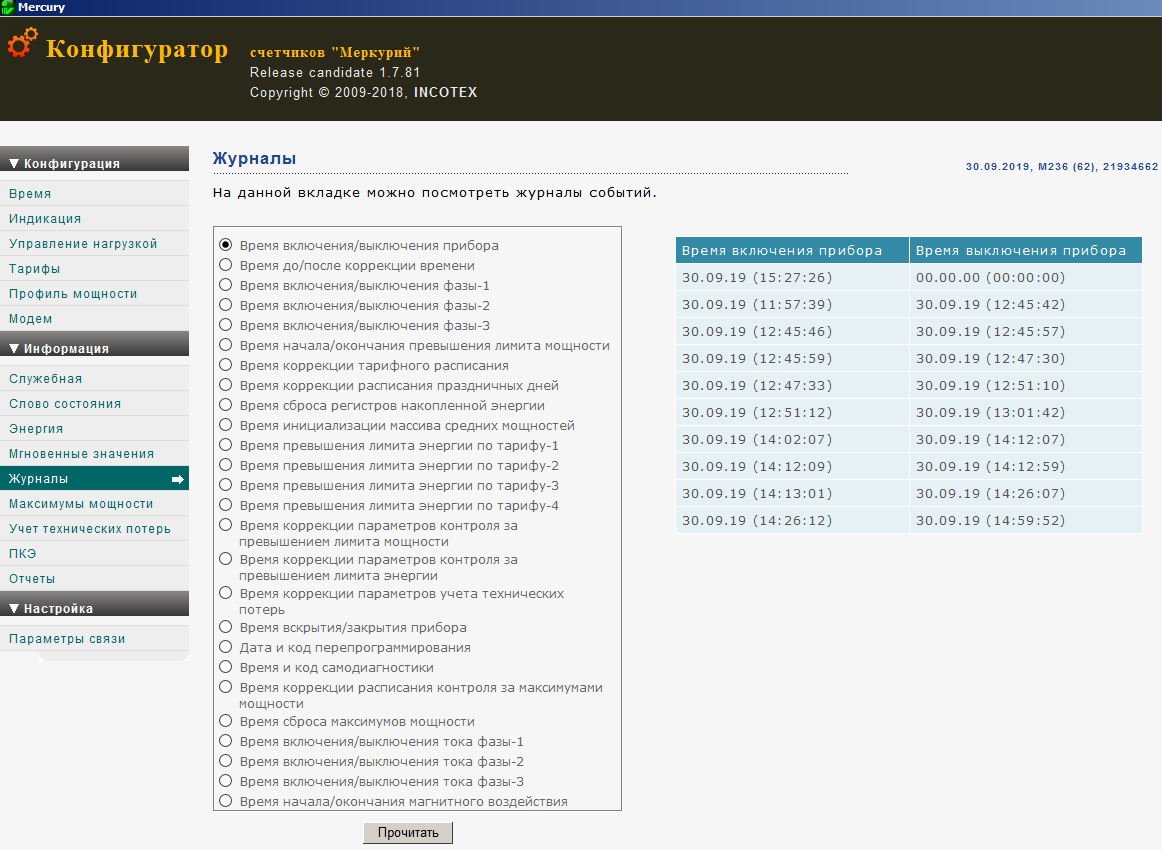

Для каждого события предусмотрен отдельный журнал записи событий, который представляет собой кольцевой буфер на 10 записей, т. е. после заполнения журнала следующее событие записывается в начало журнала, заменяя самую раннюю по времени запись.

Все события в журналах сохраняются с присвоением метки времени события.

События вскрытия корпуса и крышки клеммной колодки формируются и сохраняются в памяти, в том числе при отключенном электропитании счетчика.

Хранение информации¶

Счетчик обеспечивает хранение информации в энергонезависимой памяти:

• измерительные данные, параметры настройки, встроенное ПО;
• профиль мощности (для модификации с буквой Р) с программируемым интервалом времени интегрирования от 1 до 60 минут и глубиной хранения не менее 170 суток при времени интегрирования 30 минут;
• активная и реактивная накопленная энергия прямого направления нарастающим итогом раздельно по каждому тарифу и по сумме тарифов всего от сброса показаний, за текущие сутки, на начало текущих и предыдущих суток, за текущий месяц, на начало текущего и каждого из предыдущих 11 месяцев, за текущий год, на начало текущего и предыдущего года, за предыдущий год.

Интерфейсы и протоколы обмена¶

Счетчик содержит независимые интерфейсов связи в соответствии с модификацией согласно п.Модификации счетчика. Обмен данными по всем интерфейсам может производиться одновременно и независимо друг от друга, включая оптопорт.

Счетчик в составе системы всегда является ведомым, т.е. не может передавать информацию в канал без запроса ведущего, в качестве которого выступает управляющий компьютер или УСПД.

Счетчик имеет защиту от несанкционированного доступа к данным:

• 1 уровень – для считывания данных;
• 2 уровень – для конфигурирования.

Счетчик имеет возможность программирования следующих параметров (в скобках указан уровень доступа для программирования):

• параметры обмена по интерфейсу (1, 2);
• смена паролей первого (потребителя энергии) и второго (продавца энергии) уровня доступа к данным (1, 2);
• индивидуальные параметры счетчика (2);

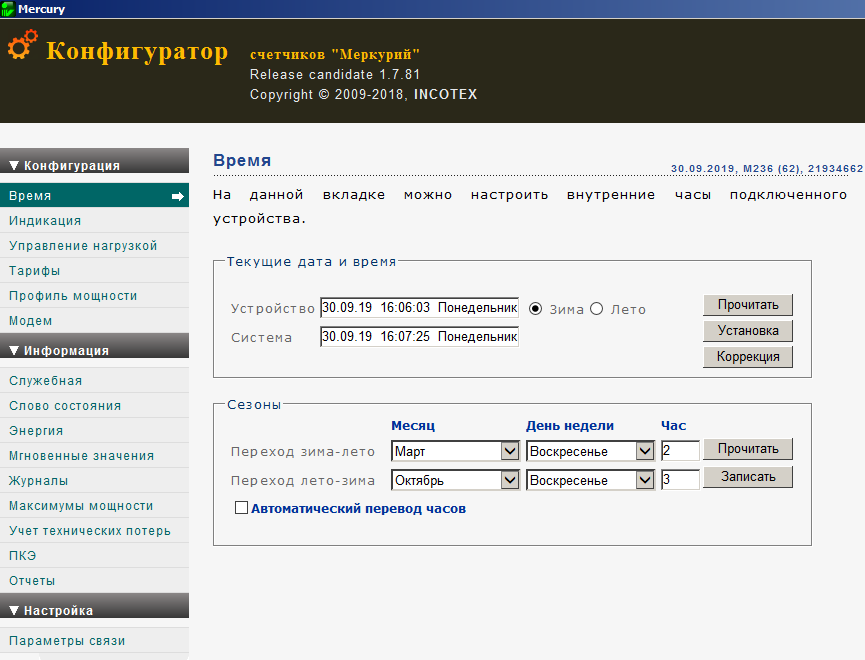

• текущее время и дата (2);

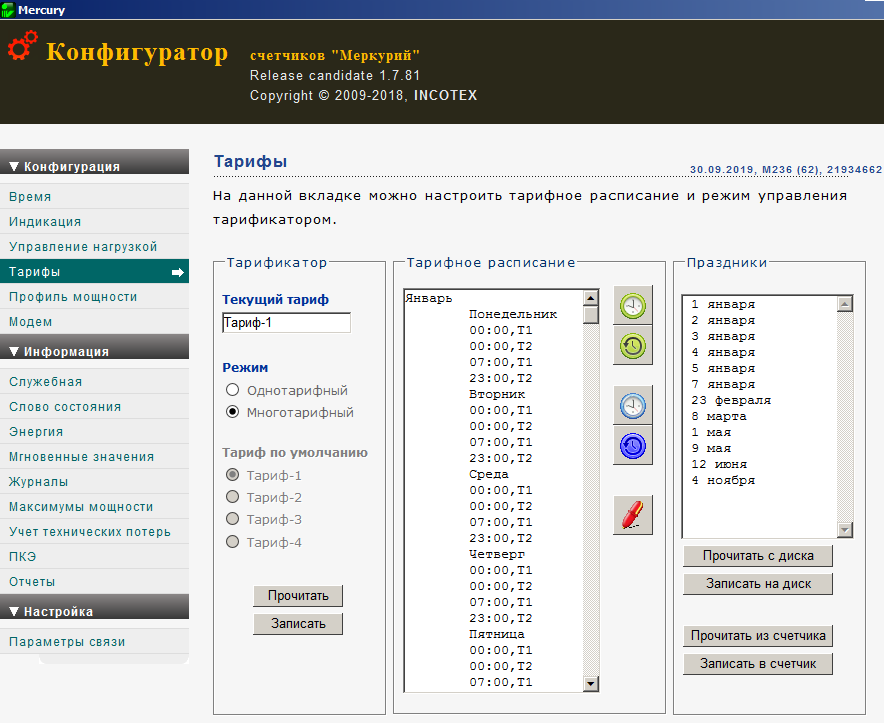

• тарифное расписание (2);
• параметры перехода сезонного времени (2);
• параметры ведения профиля мощности (2);
• режимы индикации (1, 2);
• параметры контроля за превышением установленных лимитов активной мощности и энергии (2);
• инициализация регистров накопленной энергии (2);
• перезапуск счетчика («горячий» сброс) без выключения питания сети (2);
• параметры измерения ПКЭ (2);

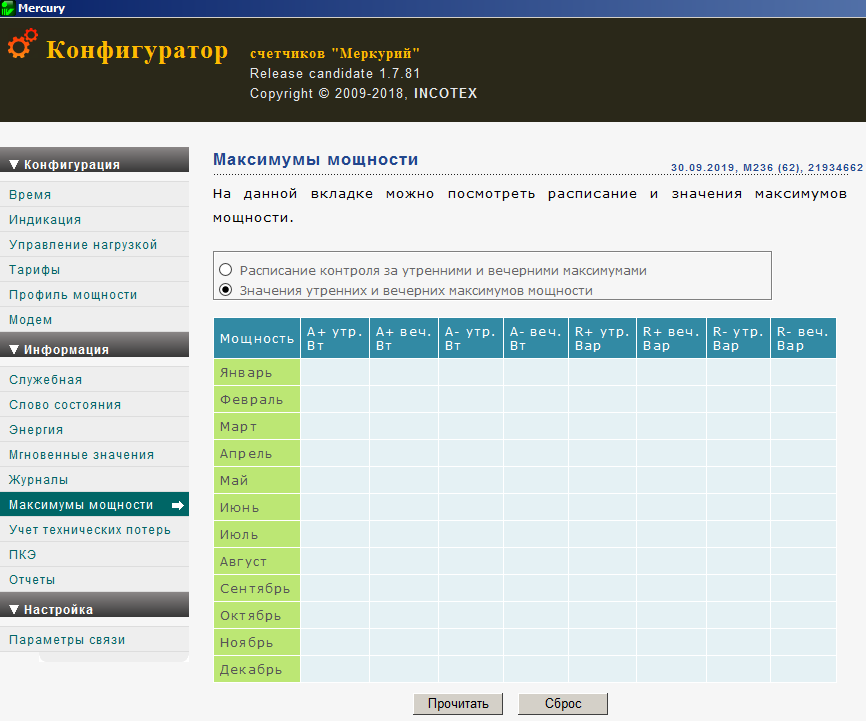

• расписание контроля за утренними и вечерними максимумами мощности (1, 2).

Счетчик имеет возможность чтения следующих параметров (в скобках указан уровень доступа для чтения):

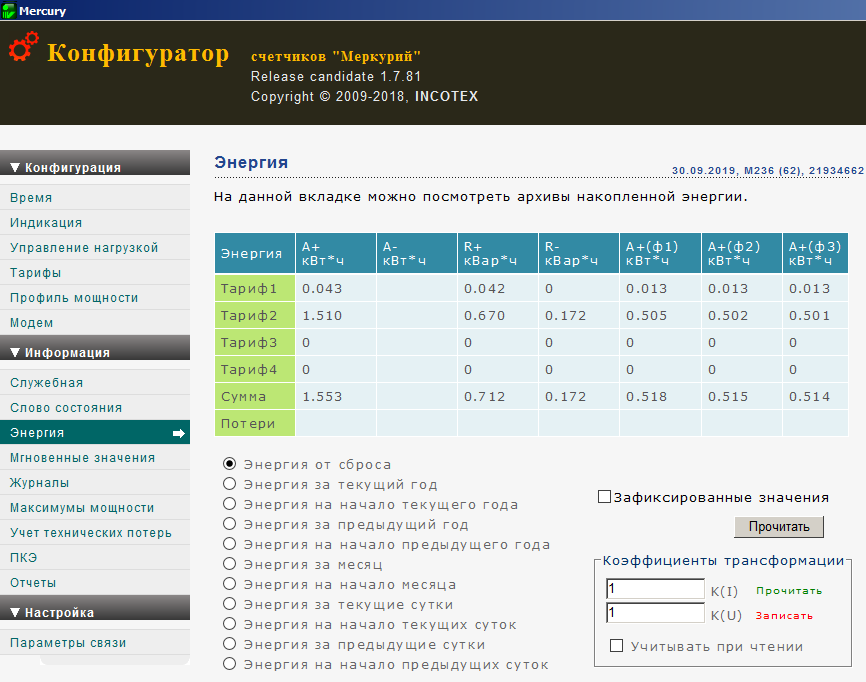

• учтенная активная и реактивная энергия прямого направления раздельно по каждому тарифу и по сумме тарифов нарастающим итогом по каждой фазе всего от момента сброса и на начало отчетных периодов (1, 2);
• мгновенные и усредненные значения измеряемых параметров (2);
• текущее время и параметры встроенных часов счетчика (1, 2);
• параметры тарификатора (2);
• параметры ведения профиля мощности (2);

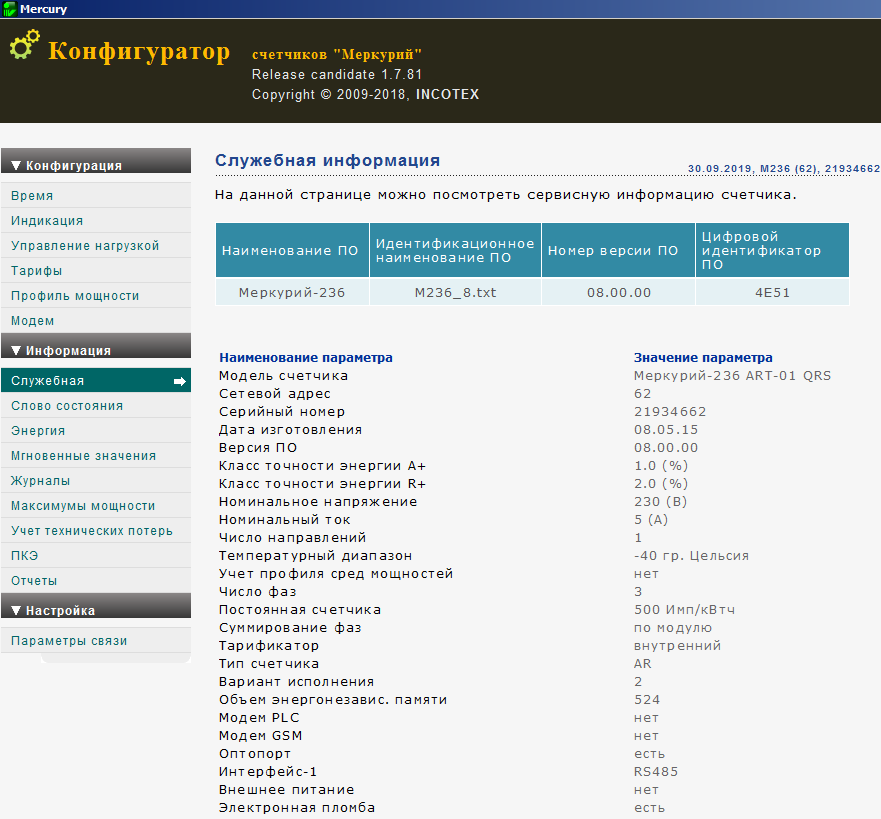

• индивидуальные параметры счетчика (2);
• режимы индикации (2);
• параметры контроля за превышением установленных лимитов активной энергии и мощности (1, 2);
• журнал событий (2);
• журнал перепрограммирования (включая изменение конфигурационных параметров) (2);
• журнал ПКЭ (2);
• значения максимумов мощности, при наличии расписания контроля (2);
• слово состояния и данные самодиагностики счетчика (2).

В счетчике с внутренним тарификатором предусмотрена фиксация следующих внутренних данных и параметров по адресному/широковещательному запросу (функция «защелка» или «стоп-кадр»):

• время и дата фиксации;
• энергия по А+, R+ по сумме всех тарифов;
• энергия по А+, R+ по тарифу 1;
• энергия по А+, R+ по тарифу 2;
• энергия по А+, R+ по тарифу 3;
• энергия по А+, R+ по тарифу 4;
• активная мощность по каждой фазе и по сумме фаз;
• реактивная мощность по каждой фазе и по сумме фаз;
• полная мощность по каждой фазе и по сумме фаз;
• напряжение по каждой фазе;
• ток по каждой фазе;
• коэффициент мощности по каждой фазе и по сумме фаз;
• частота;
• углы между основными гармониками фазных напряжений.

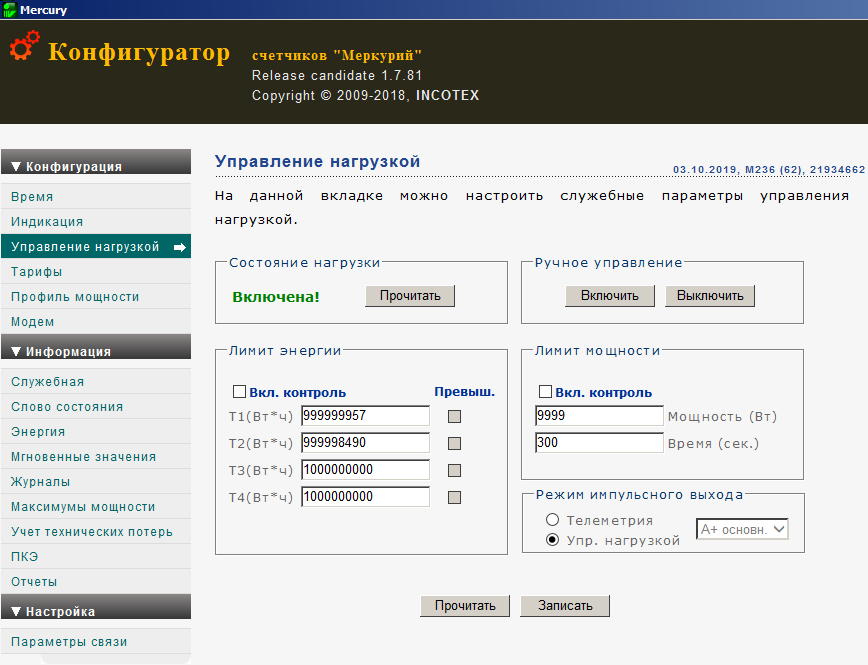

Управление нагрузкой¶

Импульсный выход счетчика (контакты 17, 18) имеет функцию управления нагрузкой, которая задается программно через любой из интерфейсов связи.

Управление внешними устройствами (включение/отключение нагрузки) производится с помощью изменения состояния импульсного выхода.

При работе импульсного выхода в режиме управления нагрузкой предусмотрены следующие режимы (команды) управления включением/отключением нагрузки:

• режим «нагрузка отключена» (состояние импульсного выхода «замкнуто») активируется, когда лимит мощности и/или лимит энергии равны нулю или по команде от интерфейса «отключить нагрузку»;
• режим «нагрузка включена» (состояние импульсного выхода «разомкнуто») активируется, когда лимит мощности и лимит энергии установлены заведомо больше допустимого значения или по команде от интерфейса «включить нагрузку».

Защита от несанкционированного доступа¶

Счетчик оснащен энергонезависимыми электронными пломбами вскрытия корпуса и крышки клеммной колодки. Срабатывание электронных пломб фиксируется в журнале событий и отображается на ЖКИ.

Счетчик обеспечивает разграничение уровней доступа на программном уровне с помощью системы паролей.

Использование по назначению¶

Эксплуатационные ограничения¶

К работам по монтажу, техническому обслуживанию и ремонту счетчика допускаются лица, прошедшие инструктаж по технике безопасности и имеющие квалификационную группу по электробезопасности не ниже III до 1000 В.

При проведении работ по монтажу и обслуживанию счетчика должны соблюдаться требования ГОСТ 12.2.007.0-75, «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

При монтаже счетчика на месте эксплуатации диаметр подключаемых к счетчику проводов должен выбираться в зависимости от величины максимального тока нагрузки в соответствии с правилами устройства электроустановок.

Максимальный ток нагрузки не должен превышать максимальный ток счетчика в соответствии с его модификацией.

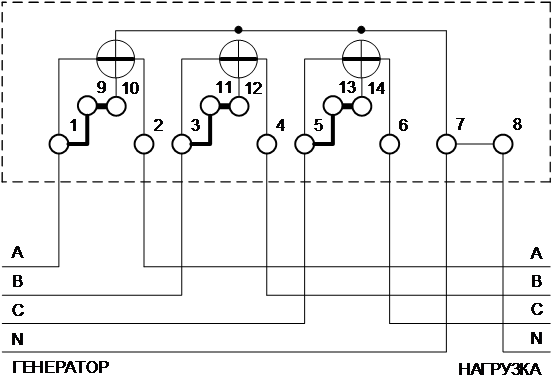

Схемы подключения счетчика¶

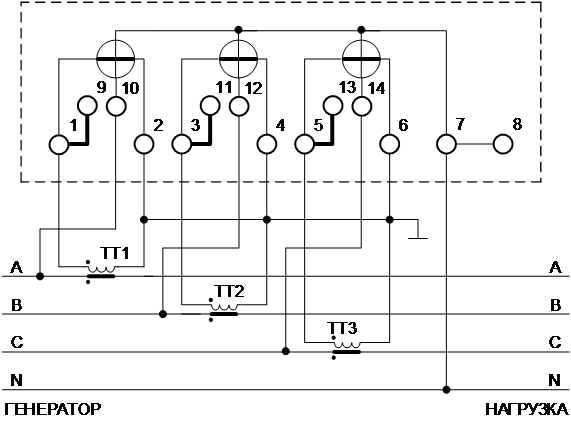

Схемы подключения счетчика приведены в приложении Приложение Б.

Подготовка к работе¶

Монтаж¶

Перед монтажом счетчика извлечь счетчик из транспортной упаковки и произвести внешний осмотр, убедиться в отсутствии механических повреждений корпуса и защитной крышки клеммной колодки, проверить наличие и сохранность пломб.

Установить счетчик на место эксплуатации.

Подключить цепи напряжения и тока в соответствии со схемой объекта эксплуатации, схемой, на клеммной крышке и схемам, приведенным в приложении Приложение Б настоящего руководства.

После подключения цепей тока и напряжения установить крышку клеммной колодки, зафиксировать ее винтами.

Подать на счетчик напряжение и убедиться в его работоспособности: на ЖКИ отображается значение учтенной энергии по текущей тарифной зоне, светодиодный индикатор активной энергии мигает с частотой, соответствующей мощности нагрузки (при подключенной нагрузке) или горит непрерывно (без нагрузки).

Сделать отметку в формуляре о дате установки и ввода в эксплуатацию.

Рекомендации по использованию интерфейсов¶

Подключение интерфейсов производить в соответствии со схемой в приложении Приложение Б настоящего руководства. При использовании модификаций счетчика с внешним питанием интерфейса, источник питания интерфейса должен удовлетворять требованиям:

• напряжение питания 5,5-12,0 В;
• выходной ток не менее 250 мА;
• рекомендуется встроенная защита источника питания от перегрузки и короткого замыкания.

При подключении нескольких счетчиков в сеть по интерфейсам CAN (RS485) необходимо использовать топологию сети «общая шина».

Для улучшения качества связи рекомендуется для интерфейсов CAN (RS485) применять согласующие резисторы. Согласующие резисторы должны устанавливаться на обоих концах линии CAN (RS485). Согласующие резисторы должны иметь сопротивление 120 Ом ±10 %. При суммарной длине линии CAN (RS485) менее 5 метров применение согласующих резисторов необязательно.

Режим работы счетчика программируется по любому из интерфейсов с помощью программного обеспечения «Универсальный конфигуратор», доступного на сайте предприятия-изготовителя www.incotexcom.ru .

Конфигурирование и просмотр параметров¶

Подключение счетчика к ПК¶

Для программирования и считывания данных через интерфейс необходимо подключить счетчик к USB порту ПК, используя соответствующий преобразователь интерфейсов (CAN, RS485, IrDA).

Для работы по интерфейсу использовать программное обеспечение «Универсальный конфигуратор», доступное на сайте предприятия-изготовителя www.incotexcom.ru .

Запустить на ПК «Универсальный конфигуратор». При этом отображается вкладка «Параметры связи», вид которой приведен на рисунке 4.1.

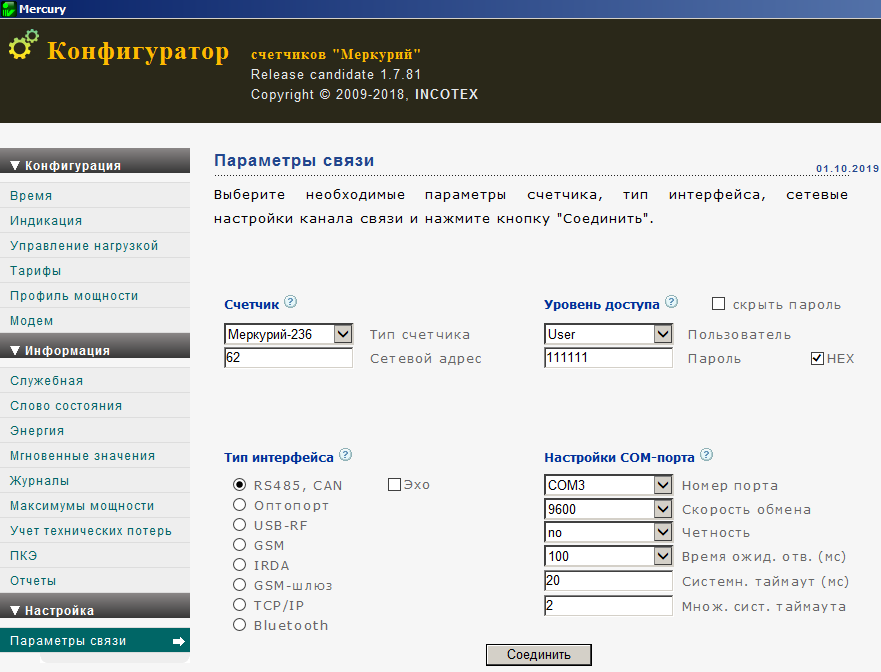

Рисунок 4.1 – Вкладка «Параметры связи»

Выбрать тип счетчика «Меркурий-236» в поле «Тип счетчика».

Ввести сетевой адрес счетчика в поле «Сетевой адрес». Сетевым адресом счетчика по умолчанию являются три последние цифры заводского номера или две последние цифры в случае, если три последние цифры образуют число более 240. Если три последние цифры – нули, то сетевой адрес «1».

Выбрать требуемый уровень доступа и ввести соответствующий пароль доступа в поле «Пароль» (по умолчанию «111111» – для пользователя «User», «222222» – для пользователя «Admin»).

Указать используемый тип интерфейса в поле «Тип интерфейса».

Для подключения к счетчику нажать кнопку «Соединить». При этом отображается информация о счетчике на вкладке «Служебная», вид которой показан на рисунке 4.2.

Рисунок 4.2 – Вкладка «Служебная информация»

Чтение текущего времени и даты¶

Открыть вкладку «Время», вид которой показан на рисунке 4.3.

Для чтения текущего времени и даты нажать кнопку «Прочитать».

Для коррекции текущего времени нажать кнопку «Коррекция», для синхронизации времени счетчика со временем ПК нажать кнопку «Установка».

Рисунок 4.3 – Вкладка «Время»

Переход на летнее/зимнее время происходит автоматически в ночь на последнее воскресенье октября/марта. Переход на летнее время осуществляется в 1.00 ч, а на зимнее – в 3.00 ч. В обоих случаях устанавливается время 2.00 ч. Для автоматического перевода часов установить флажок в поле «Автоматический перевод часов».

Чтение и запись параметров индикации¶

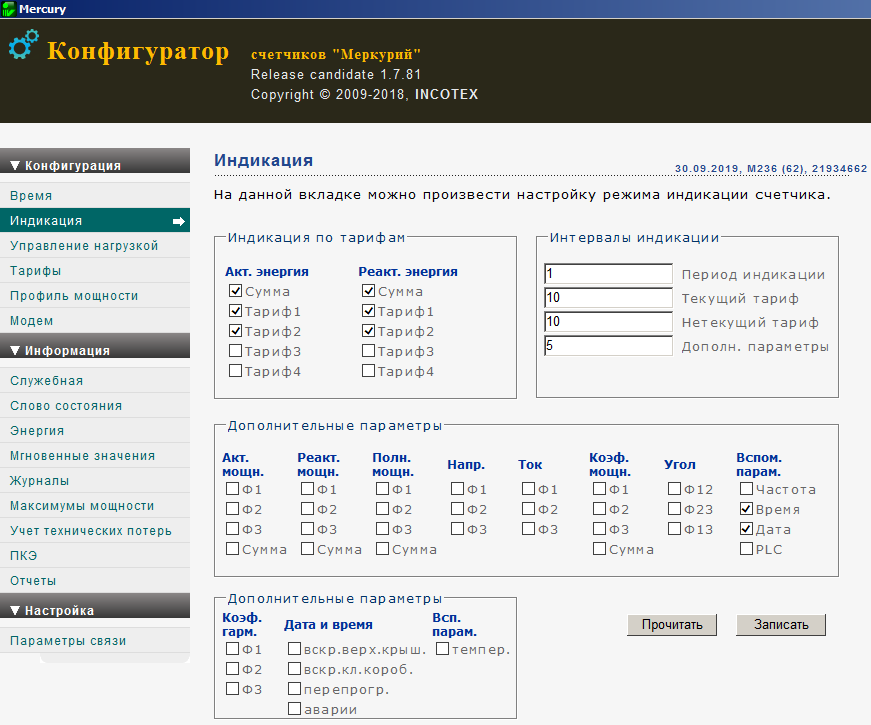

Открыть вкладку «Индикация», вид которой показан на рисунке 4.4.

Для чтения параметров индикации нажать кнопку «Прочитать».

Рисунок 4.4 – Вкладка «Индикация»

Для выбора индицируемых параметров установить необходимые флажки и указать длительность индикации параметров в поле «Интервалы индикации». Для записи параметров нажать кнопку «Записать».

Чтение и запись тарифного расписания и расписания праздничных дней¶

Открыть вкладку «Тарифы», вид которой показан на рисунке 4.5.

Рисунок 4.5 – Вкладка «Тарифы»

В сутках может быть до 16 точек смены тарифа. Каждая точка смены тарифа характеризуется временем начала и номером тарифа. Тарифное расписание задается для каждого месяца отдельно. В каждом месяце выделяются рабочие, субботние, воскресные и праздничные дни. Для каждого из этих типов дней задаются тарифные зоны.

Для чтения тарифного расписания из счетчика нажать кнопку «Прочитать тарифное расписание из счетчика» (синие часы) в поле «Тарифное расписание».

Для записи тарифного расписания на диск нажать кнопку «Записать тарифное расписание на диск» (зеленые часы со стрелкой). Присвоить имя сохраняемому текстовому файлу.

Для чтения тарифного расписания с диска нажать кнопку «Прочитать тарифное расписание с диска» (зеленые часы).

Для записи нового тарифного расписания в счетчик нажать кнопку «Записать тарифное расписание в счетчик» (фиолетовые часы со стрелкой).

Аналогичным образом установить тарифные зоны для субботних, воскресных и праздничных дней в поле «Праздники». В году может быть до 16 праздничных дней.

Чтение профиля мощности

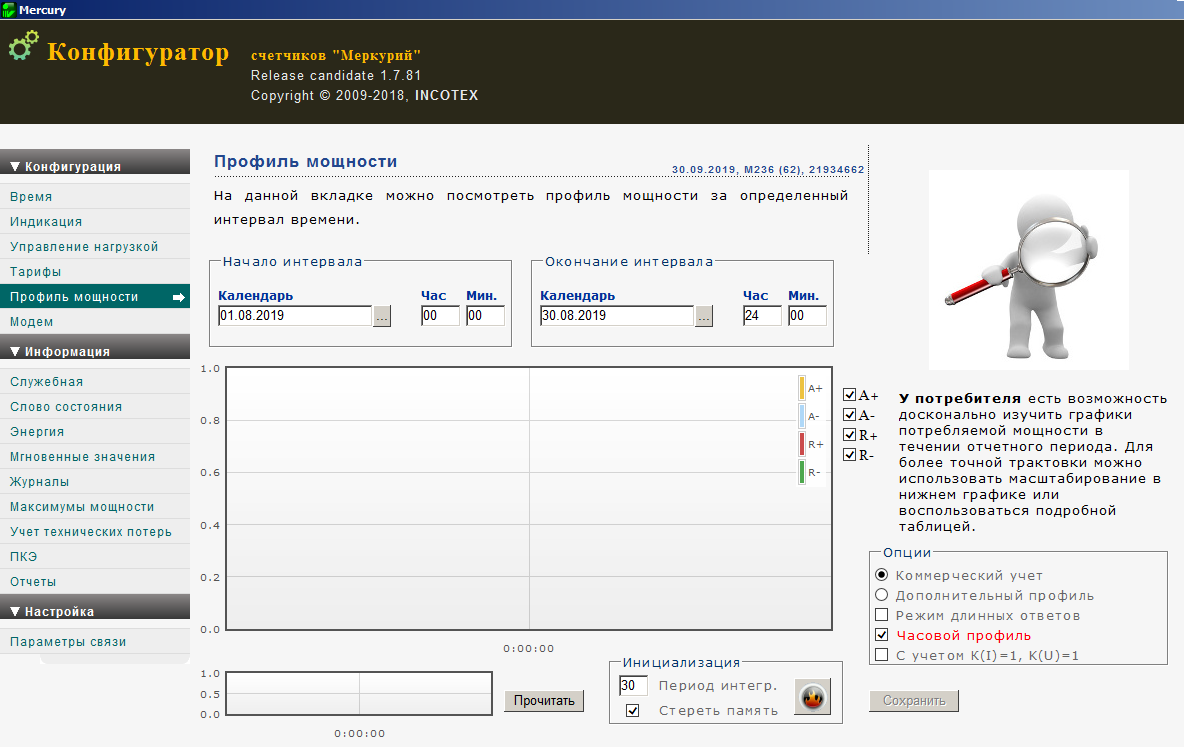

Открыть вкладку «Профиль мощности», вид которой показан на рисунке 4.6.

Установить требуемую дату и время в поле «Начало интервала». Установить требуемую дату и время в поле «Окончание интервала».

Для чтения профиля мощности нажать кнопку «Прочитать».

Рисунок 4.6 – Вкладка «Профиль мощности»

Чтение информации о накопленной энергии¶

Для просмотра информации о накопленной энергии открыть вкладку «Энергия», вид которой показан на рисунке 4.7.

Рисунок 4.7 – Вкладка «Энергия»

Выбрать требуемый отчетный период и нажать кнопку «Прочитать».

Чтение мгновенных значений измеряемых величин¶

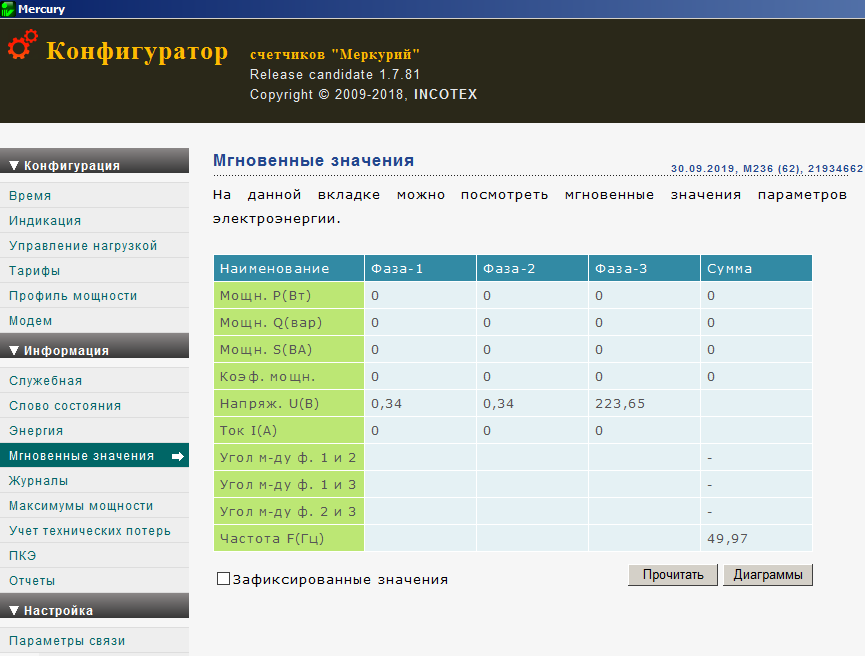

Для просмотра мгновенных значений открыть вкладку «Мгновенные значения», вид которой показан на рисунке 4.8. Затем нажать кнопку «Прочитать».

Рисунок 4.8 – Вкладка «Мгновенные значения»

Чтение журнала событий¶

Для просмотра журнала событий открыть вкладку «Журналы», вид которой показан на рисунке 4.9. Затем нажать кнопку «Прочитать».

Рисунок 4.9 – Вкладка «Журналы»

Чтение значений максимумов мощности¶

Для просмотра значений максимумов мощности открыть вкладку «Максимумы мощности», вид которой показан на рисунке 4.10. Затем нажать кнопку «Прочитать».

Рисунок 4.10 – Вкладка «Максимумы мощности»

Управление нагрузкой¶

Для выбора режима работы импульсного выхода открыть вкладку «Управление нагрузкой», вид которой приведен на рисунке 4.11.

Выбрать режим работы импульсного выхода «Упр. нагрузкой» в поле «Режим импульсного выхода». Для сохранения настроек нажать кнопку «Записать».

Рисунок 4.11 – Вкладка «Управление нагрузкой»

Использование¶

Индикация и управление¶

Счетчик выдает показания непосредственно в инженерных единицах, в частности, в кВт⋅ч при измерении активной энергии и в квар⋅ч при измерении реактивной энергии.

При включении счетчика производится включение всех сегментов ЖКИ в течение 1 с для проверки его исправности, после чего счетчик переходит в режим индикации текущих измерений.

Счетчик может выпускаться с двумя модификациями ЖКИ, отличающимися расположением вспомогательных сегментов счетчика. Внешний вид ЖКИ приведен на рисунке 4.12.

Рисунок 4.12 – Внешний вид ЖКИ

Описание символов ЖКИ приведено в таблице 4.1.

Таблица 4.1 – Описание символов ЖКИ

В основном поле ЖКИ отображаются до 8 цифр значения выбранного параметра с единицами измерения, в дополнительном поле – до 8 цифр его OBIS-кода (тип по международной классификации IEC 62056-61). Полный перечень отображаемых параметров и соответствующие им OBIS-коды приведены в таблице 4.2 для основных параметров и в таблице 4.3 для вспомогательных параметров.

Таблица 4.2 – Список основных параметров по группам

Таблица 4.3 – Список вспомогательных параметров по группам

Для индикации значений все параметры разделены на основные и вспомогательные. К основным параметрам относятся показания электроэнергии нарастающим итогом и за определенные периоды. К вспомогательным параметрам относятся мгновенные текущие значения параметров (мощности, токи, напряжения и т. п.), а также диагностические параметры.

Объем параметров, выводимых на ЖКИ, а также длительность индикации программируется через интерфейс связи.

В счетчике используется режим автоматической смены информации по циклу (циклическая индикация). По умолчанию на ЖКИ последовательно выводится следующая информация:

• активная энергия раздельно по каждому тарифу;
• активная энергия по сумме тарифов;
• реактивная энергия раздельно по каждому тарифу;
• реактивная энергия по сумме тарифов.

Любой из параметров может быть добавлен в цикл индикации или удален из него. Количество параметров, отображаемых на ЖКИ, и длительность их индикации определяется при конфигурировании по интерфейсу связи. По умолчанию каждый параметр индицируется в течение 10 с.

Индикация основных параметров (активной и реактивной энергии раздельно по каждому тарифу и по сумме тарифов) производится с указанием номера тарифа, с дискретностью 0,01 кВт⋅ч или квар⋅ч (два знака после запятой). Рядом с этим значением указываются:

• размерность, в которой выражена отображаемая величина;
• рядом с надписью «ТАРИФ» индицируется номер тарифа;
• справа отображается индикатор фаз: А, В, С;
• вид и направление энергии индицируется соответствующими стрелками.

При индикации энергии по сумме тарифов отображается надпись «СУММА».

Счетчик, запрограммированный в однотарифный режим, обеспечивает вывод на ЖКИ значение потребляемой электроэнергии только по одному тарифу.

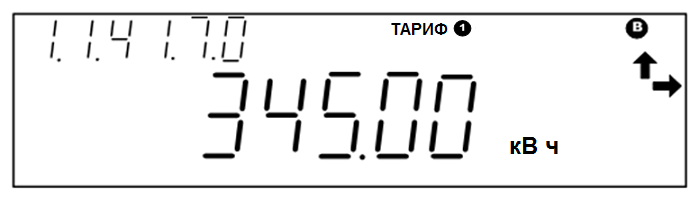

Формат индикации на ЖКИ учтенной активной энергии по первому тарифу приведен на рисунке 4.13.

Рисунок 4.13 – Индикация учтенной энергии по текущему тарифу

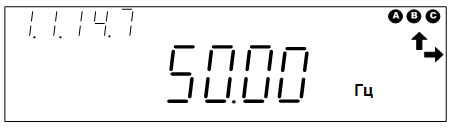

Формат индикации значения измеренной частоты сети приведен на рисунке 4.14.

Рисунок 4.14 – Индикация частоты сети

Формат индикации текущего времени в формате «часы-минуты-секунды» приведен на рисунке 4.15, где показан пример индикации времени (18 ч 43 мин 36 с).

Рисунок 4.15 – Индикация текущего времени

Формат индикации текущей даты в формате «день_месяц_год» приведен на рисунке 4.16, где показан пример индикации даты (27 июня 2010 года).

Рисунок 4.16 – Индикация текущей даты

Формат индикации действующего значения напряжения в каждой фазе с указанием номера фазы приведен на рисунке 4.17, где показан пример индикации действующего значения напряжения 233,5 В в фазе С.

Рисунок 4.17 – Индикация действующего значения напряжения
в каждой фазе

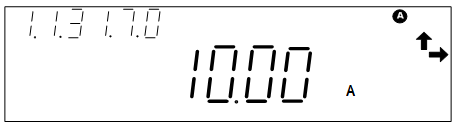

Формат индикации действующего значения тока в каждой фазе с указанием номера фазы приведен на рисунке 4.18, где показан пример индикации действующего значения тока 10 А в фазе А.

Рисунок 4.18 – Индикация действующего значения тока в каждой фазе

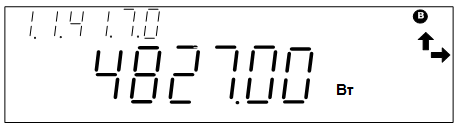

Формат индикации значения активной мощности в каждой фазе с указанием номера фазы приведен на рисунке 4.19, где показан пример индикации активной мощности 4827 Вт по фазе В.

Рисунок 4.19 – Индикация активной мощности в каждой фазе

Формат индикации значения реактивной мощности в каждой фазе с указанием номера фазы приведен на рисунке 4.20, где показан пример индикации реактивной мощности 1234 вар по фазе А.

Рисунок 4.20 – Индикация реактивной мощности в каждой фазе

Формат индикации значения полной мощности приведен на рисунке 4.21, где показан пример индикации полной мощности 7890 В∙А.

Рисунок 4.21 – Индикация полной мощности

Формат индикации значения коэффициента мощности cos φ по каждой фазе и по сумме фаз приведен на рисунке 4.22, где показан пример индикации коэффициента мощности cos φ = 1 в фазе С.

Рисунок 4.22 – Индикация коэффициента мощности

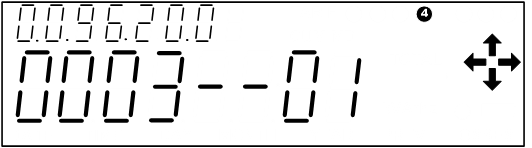

Формат индикации идентификационного номера модема и уровня принимаемого сигнала по силовой сети для счетчика со встроенным PLC-модемом приведен на рисунке 4.23, где:

• 0003 – идентификационный номер PLС модема;
• 01 – номер подсети;
• 4 – уровень (максимальный) принимаемого сигнала модема (возможные значения – от одного до четырех).

При отсутствии связи с модемом формат индикации имеет вид «9999--99».

Рисунок 4.23 – Индикация идентификационного номера модема и уровня принимаемого сигнала PLC-модема

Использование в составе системы учета¶

Для работы счетчика в составе автоматизированной системы учета необходимо провести конфигурирование параметров счетчика по любому из интерфейсов с помощью программного обеспечения (ПО) «Универсальный конфигуратор», доступного на сайте предприятия-изготовителя www.incotexcom.ru . Перечень и значения конфигурируемых параметров определяются эксплуатирующей организацией.

Для уменьшения затрат времени при пусконаладочных работах на объекте эксплуатации, рекомендуется проводить конфигурирование счетчика в условиях эксплуатирующей организации.

Контроль работоспособности¶

Признаком работоспособности счетчика является наличие индикации измеряемых величин на ЖКИ, мигание индикатора активной энергии с частотой, соответствующей мощности нагрузки (при подключенной нагрузке) или непрерывное его свечение (без нагрузки), наличие связи по интерфейсам обмена данными.

При наличии на ЖКИ символов несанкционированного доступа и/или сообщений о событиях самодиагностики необходимо обратиться в эксплуатирующую организацию.

Перечень кодов событий самодиагностики приведен в приложении Приложение В.

Поверка¶

Счетчик подлежит государственному метрологическому контролю и надзору.

Поверка счетчика осуществляется органами Государственной метрологической службы или аккредитованными метрологическими службами юридических лиц.

Поверка счетчика производится в соответствии с методикой поверки АВЛГ.411152.034 РЭ1.

Счетчик при выпуске из производства подвергается первичной поверке.

В процессе эксплуатации счетчик подвергается периодической и внеочередной поверке.

Межповерочный интервал на территории России – 16 лет.

Межповерочный интервал на территории Республики Казахстан – 8 лет.

Межповерочный интервал на территории Республики Беларусь – 8 лет.

Межповерочный интервал для экспортируемых счетчиков устанавливается согласовано действующему законодательству страны импортера, но не более 16 лет.

Результаты периодических и внеочередных поверок заносятся в формуляр.

После ремонта счетчик подлежит обязательной поверке.

Техническое обслуживание¶

Счетчик предназначен для непрерывной круглосуточной эксплуатации без обязательного присутствия обслуживающего персонала.

К работам по техническому обслуживанию счетчика допускаются лица, прошедшие инструктаж по технике безопасности и имеющие квалификационную группу по электробезопасности не ниже III для электроустановок до 1000 В.

Перечень работ по техническому обслуживанию и периодичность технического обслуживания приведены в таблице 6.1.

Таблица 6.1 – Работы по техническому обслуживанию

Удаление пыли с поверхности счетчика производится чистой, мягкой обтирочной ветошью.

Для проверки надежности подключения силовых и интерфейсных цепей счетчика необходимо:

• обесточить счетчик;
• снять пломбу крышки клеммной колодки и снять крышку;
• удалить пыль с клеммной колодки;
• подтянуть винты клеммной колодки;
• установить крышку клеммной колодки, зафиксировать защелками и/или винтами и опломбировать;
• сделать отметку в формуляре счетчика.

Текущий ремонт¶

Текущий ремонт счетчика осуществляется предприятием-изготовителем или юридическими и физическими лицами, имеющими лицензию на проведение ремонта счетчика.

После проведения ремонта счетчик подлежит поверке.

Транспортирование и хранение¶

Транспортирование¶

Условия транспортирования счетчика в транспортной таре предприятия-изготовителя должны соответствовать требованиям ГОСТ 31818.11-2012,
ГОСТ 22261-94 группа 4 с дополнениями:

• температура окружающего воздуха от минус 50 до плюс 70 °С;
• относительная влажность воздуха до 95 % при температуре 30 °С.

Вид отправок – мелкий малотоннажный.

Счетчик должен транспортироваться в крытых железнодорожных вагонах, перевозиться автомобильным транспортом с защитой от дождя и снега, водным транспортом, а также транспортироваться в герметизированных отапливаемых отсеках самолетов в соответствии с документами:

• «Правила перевозок грузов автомобильным транспортом»;
• «Правила перевозок грузов»;
• «Технические условия погрузки и крепления грузов»;
• «Руководство по грузовым перевозкам на воздушных линиях».

При погрузочно-разгрузочных работах и транспортировании должны соблюдаться требования манипуляционных знаков на упаковке счетчика.

Хранение¶

Счетчик должен храниться в упаковке в складских помещениях потребителя (поставщика). Условия хранения должны соответствовать требованиям
ГОСТ 31818.11-2012, ГОСТ 22261-94 группа 4 с дополнениями:

• температура окружающего воздуха от минус 50 до плюс 70 °С;
• относительная влажность воздуха до 95 % при температуре 30 °С.

В местах хранения счетчика воздух не должен содержать токопроводящей пыли и примесей, вызывающих коррозию металлов и разрушающих изоляцию.

Правила и условия реализации и утилизации¶

Реализация счетчика осуществляется через розничные и оптовые дилерские сети торговых партнеров, заключивших с изготовителем договор о реализации продукции.

При реализации счетчика должны соблюдаться правила обращения на рынке, установленные статьей 3 ТР ТС 004/2011 «О безопасности низковольтного оборудования», требования к реализации товаров потребителям, установленные в законе РФ № 2300-1 «О защите прав потребителей» от 07.02.1992 г.

Утилизации подлежит счетчик, выработавший ресурс и непригодный для дальнейшей эксплуатации (сгоревший, разбитый, значительно увлажненный и т. п.).

После передачи на утилизацию и разборки счетчика, детали конструкции, годные для дальнейшего употребления, не содержащие следов коррозии и механических воздействий, допускается использовать в качестве запасных частей.

Свинцовые пломбы и литиевые батареи подлежат сдаче в соответствующие пункты приема.

Остальные компоненты счетчика являются неопасными отходами класса V, не содержат веществ и компонентов, вредно влияющих на окружающую среду и здоровье человека, поэтому особых мер по защите при утилизации не требуется.

Счетчик не содержит драгметаллов.

Детали корпуса счетчика сделаны из ABS-пластика и поликарбоната и допускают вторичную переработку.

Электронные компоненты, извлеченные из счетчика, дальнейшему использованию не подлежат.

Приложение А¶

(Справочное)

Габаритный чертеж счетчика

Рисунок А.1 – Габаритный чертеж счетчика

Приложение Б¶

(Обязательное)

Схемы подключения счетчика

Рисунок Б.1 – Схема прямого подключения

Рисунок Б.2 – Схема подключения счетчика через три трансформатора тока

Рисунок Б.3 – Схема подключения интерфейса и импульсного выхода

Приложение В¶

(Рекомендуемое)

Рекомендации по действиям при возникновении ошибок самодиагностики в счетчике
