Меркурий 204

СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЙ ОДНОФАЗНЫЙ
Меркурий 204
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
РЭ 26.51.63-065-74537069-2024 изм.2 от 30.07.2025

Настоящее руководство распространяется на счетчик электрической энергии статический однофазный Меркурий 204 (далее – счетчик). Руководство содержит информацию о мерах безопасности, технических характеристиках, конструктивном исполнении, а также другие сведения, необходимые для надлежащей эксплуатации счетчика и его технического обслуживания.

Обозначения информационных знаков

	Важная информация
	Рекомендации, несоблюдение которых может привести к частичному нарушению работоспособности счетчика
	Информация и требования безопасности

В связи с постоянным совершенствованием счетчиков, в конструкцию и метрологически незначимое (прикладное) программное обеспечение могут быть внесены изменения, не влияющие на технические и метрологические характеристики.

Если в формуляре на счетчик в разделе «Особые отметки» не приведено иное, Счетчик поставляется с предприятия-изготовителя запрограммированным на тарифное расписание г. Москва, время московское: Время включения тарифа 1 – 07 ч 00 мин. Время включения тарифа 2 – 23 ч 00 мин.

Список сокращений и обозначений

Требования безопасности¶

По безопасности эксплуатации счетчик соответствует требованиям ГОСТ 12.2.091-2012. По способу защиты человека от поражения электрическим током счетчик соответствует классу защиты II по ГОСТ 12.2.007.0-75.

Монтаж, демонтаж, вскрытие, установку служебных параметров, техническое обслуживание счетчика должны проводить специально уполномоченные организации и лица согласно действующим правилам по монтажу и запуску электроустановок. Потребителю электрической энергии (абоненту) категорически запрещается проводить такие работы самостоятельно.

При проведении работ по монтажу и обслуживанию счетчиков должны соблюдаться требования документов:

«Правила устройства электроустановок»;

«Правила технической эксплуатации электроустановок потребителей»;

«Правила по охране труда при эксплуатации электроустановок».

Назначение и модификации¶

Назначение¶

Счетчик предназначен для измерений и учета активной и реактивной электрической энергии прямого и обратного направлений в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений активной, реактивной и полной электрической мощности, измерений параметров сети: среднеквадратических значений напряжения и силы переменного тока (фазного тока и тока нейтрали), разности токов между фазой и нейтралью, частоты сети, а также измерений показателей качества электрической энергии согласно ГОСТ 30804.4.30-2013: отрицательного, положительного и установившегося отклонений напряжения, отклонения основной частоты напряжения электропитания от номинального значения, глубины провала напряжения, максимального значения напряжения при перенапряжении, длительности провала, прерывания, перенапряжения в однофазных электрических сетях переменного тока частотой 50 Гц.

Счетчик зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений Российской Федерации под № 94784-25.

Счетчик соответствует требованиям ТР ТС 004/2011 «Технический регламент Таможенного союза «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Технический регламент Таможенного союза «Электромагнитная совместимость технических средств». Сведения о сертификации счетчика приведены в его формуляре ФО 26.51.63-065-74537069-2024.

Счетчик соответствует требованиям Постановления Правительства Российской Федерации от 19.06.2020 № 890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)» и может использоваться как автономно, так и в составе автоматизированной системы сбора данных.

Встроенное ПО счетчика внесено в российский реестр программного обеспечения, запись № 24790.

Таблица 2.1 – Каналы учета счетчиков без индекса «Х»

Таблица 2.2 – Каналы учета счетчиков с индексом «Х»

Счетчик предназначен для эксплуатации внутри помещений, а также может быть использован в местах, имеющих дополнительную защиту от влияния окружающей среды (установлен в помещении, в шкафу, в щитке), степень защиты от воздействия пыли и воды IP51 или IP54 (по специальному заказу).

Счетчик по способу подключения к электросети является счетчиком непосредственного включения по току. Схема включения счетчика – однофазная двухпроводная.

Счетчик имеет в своем составе два датчика тока (фаза и нейтраль).

Счетчик обеспечивает регистрацию и хранение значений потребляемой электроэнергии по четырем тарифам и по сумме тарифов с момента ввода счетчика в эксплуатацию. Переключение тарифов осуществляется с помощью внутреннего тарификатора.

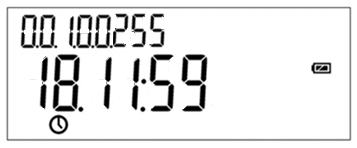

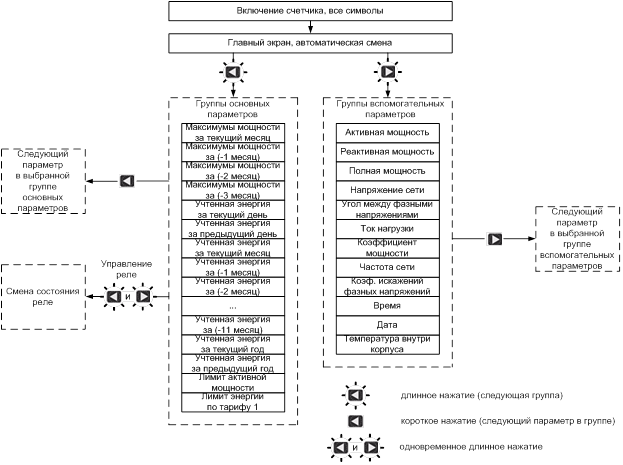

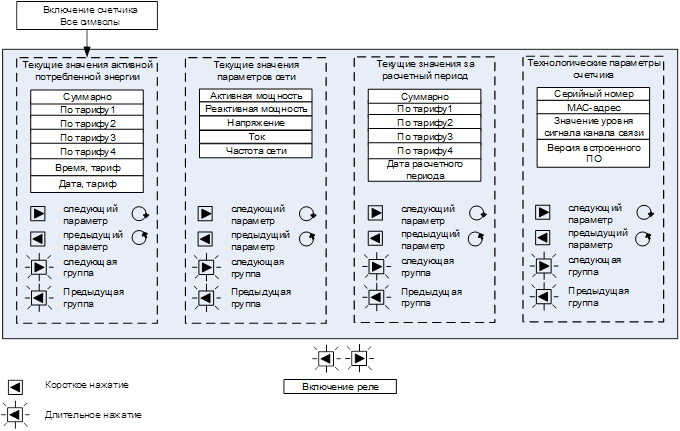

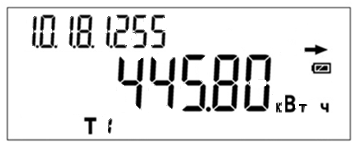

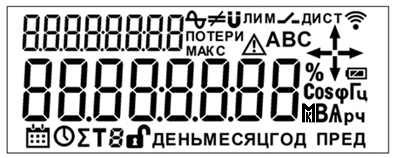

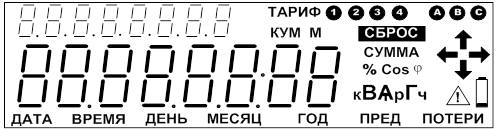

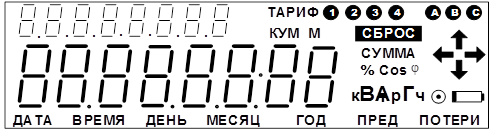

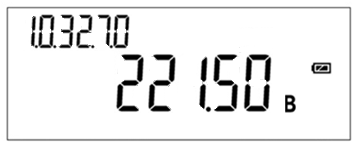

В счетчике для отображения значений измеряемых параметров и дополнительной информации используется ЖКИ, который дает показания в киловатт-часах (кВт∙ч) при измерении активной энергии и в киловар-часах (квар∙ч) при измерении реактивной энергии.

Счетчик оснащен, как минимум, двумя интерфейсами для обмена данными: оптопорт – для локального доступа и интерфейс, используемый для удаленного доступа. Оптопорт имеет механические и оптические характеристики по ГОСТ IEC 61107-2011.

Модификации счетчиков¶

Счетчик имеет модификации, отличающиеся базовым и максимальным током, а также конструкцией и функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.

Структура кода модификаций счетчика приведена в таблице 2.3.

Таблица 2.3 – Структура кода модификаций счетчика

Коды, базового/максимального тока, номинального напряжения, постоянной счетчика, класса точности приведены в таблице 2.4.

Таблица 2.4 – Коды базового, максимального тока, номинального напряжения, постоянной счетчика, класса точности

Коды модификаций интерфейсов приведены в таблице 2.5.

Таблица 2.5 – Коды модификаций интерфейсов

Метрологические характеристики¶

Основные метрологические характеристики¶

Счетчик удовлетворяет требованиям технических условий ТУ 26.51.63-065-74537069-2024, ГОСТ 12.2.007.0-75, ГОСТ 12.2.091-2012 в части требований безопасности, ГОСТ 22261-94, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 в части требований к счетчикам электрической энергии, ГОСТ 30804.4.30-2013 в части измерения ПКЭ, ГОСТ Р 58940-2020 в части требований к обмену информацией.

Пределы допускаемой основной погрешности измерений активной электрической энергии соответствуют классу точности 1 по ГОСТ 31819.21-2012 или или 0,5 согласно ТУ 26.51.63-065-74537069-2024.

Пределы допускаемой основной погрешности измерений реактивной электрической энергии соответствуют классу точности 1 или 2 по ГОСТ 31819.23-2012.

Диапазоны напряжения электропитания счетчиков соответствуют значениям, приведенным в таблице 3.1.

Таблица 3.1 – Диапазоны напряжения электропитания

Пределы допускаемой основной погрешности измерений токов фазы и нейтрали в нормальных условиях приведены в таблице 3.2.

Таблица 3.2 – Пределы допускаемой основной погрешности измерений токов фазы и нейтрали

Пределы допускаемой основной погрешности измерений разности токов между фазой и нейтралью (небаланс токов) в нормальных условиях приведены в таблице 3.3.

Таблица 3.3 – Пределы допускаемой основной погрешности измерений разности токов между фазой и нейтралью (небаланс токов)

Пределы допускаемой основной погрешности измерений среднеквадратичного значения фазного напряжения в рабочем диапазоне температур и в диапазоне измеряемых напряжений от 0,7 до 1,2U ном соответствуют ±0,5 %.

Пределы допускаемой основной погрешности измерений частоты питающей сети в диапазоне от 45 до 55 Гц соответствуют ±0,05 Гц.

Средний температурный коэффициент при измерении активной электрической энергии и мощности в рабочем диапазоне температур не превышает значений, приведенных в таблице 3.4.

Таблица 3.4 – Средний температурный коэффициент при измерении активной электрической энергии и активной электрической мощности

Средний температурный коэффициент при измерении реактивной электрической энергии и мощности в рабочем диапазоне температур не превышает значений, приведенных в таблице 3.5.

Таблица 3.5 – Средний температурный коэффициент при измерении реактивной электрической энергии и реактивной электрической мощности

Средний температурный коэффициент при измерении полной электрической мощности, напряжения и силы переменного тока в рабочем диапазоне температур не превышает значений, указанных в таблице 3.6.

Таблица 3.6 – Средний температурный коэффициент при измерении полной электрической мощности, среднеквадратических значений фазного напряжения, силы переменного тока, разности токов между фазой и нейтралью (небаланс токов)

Пределы допускаемой дополнительной погрешности при воздействии внешних факторов соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.

Характеристики измерения ПКЭ¶

Счетчик обеспечивает измерение ПКЭ по ГОСТ 30804.4.30, класс S, с формированием событий и индикацией факта нарушения на ЖКИ для следующих параметров:

1. отклонение основной частоты напряжения электропитания от номинального значения;
2. длительность отклонения частоты от номинального значения;
3. положительное, отрицательное, установившееся отклонение напряжения;
4. глубина провала напряжения;
5. длительность провала напряжения;
6. максимальное значение напряжения при перенапряжении;
7. длительность перенапряжения;
8. длительность прерывания напряжения;
9. коэффициент искажения синусоидальности напряжения.

Пределы допускаемой абсолютной погрешности измерений отклонения частоты переменного тока от номинального значения в диапазоне измерений от 42,5 до 57,5 Гц не превышают ±0,05 Гц.

Счетчик обеспечивает расчет суммарной продолжительности за расчетный период времени превышения отклонения частоты на величину более ±0,2 Гц и ±0,4 Гц.

Пределы допускаемой абсолютной погрешности измерений установившегося отклонения напряжения переменного тока в диапазоне от -80 % до +20 % от U ном не превышают ±0,5 % от U ном.

Пределы допускаемой погрешности измерений остаточного напряжения и максимального значения перенапряжения при измерении провала и перенапряжения не превышают ±1 % от U ном:

• пороговое значение провала напряжения от 0,1 до 0,9U ном;
• пороговое значение перенапряжения не менее 1,2U ном;
• пороговое значение прерывания напряжения не более 0,1U ном.

Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения в диапазоне от 10 % до 90 % от Uном не превышают ±1 % от Uном.

Пределы допускаемой абсолютной погрешности измерений перенапряжения в диапазоне от 110 % до 150 % от U ном не превышают ±1 % от U ном.

Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, провала, прерывания напряжения в диапазоне от 0,02 до 60 с не превышают ±0,04 с.

Счетчик обеспечивает расчет суммарной продолжительности за расчетный период положительного или отрицательного отклонения уровня напряжения на величину более 10 % от U ном в интервале измерений, равном 10 минутам (параметр медленного изменения напряжения).

Счетчик обеспечивает расчет количества фактов положительного отклонения за расчетный период уровня напряжения на величину 20 % и более от U ном (параметр перенапряжения).

При измерении провала, прерывания, перенапряжения для каждого события в журнале событий фиксируются значение напряжения, дата и время перехода порогового значения.

При измерении отклонения частоты для каждого события в журнале событий фиксируются значение частоты, дата и время перехода порогового значения.

Характеристики ведения времени¶

Счетчик имеет встроенные часы реального времени с календарем.

Встроенные часы питаются как от электросети, так и от встроенной батареи и обеспечивают:

функционирование как от напряжения питающей сети, так и от встроенной батареи при отсутствии питающей сети;

ведение даты и времени независимо от наличия напряжения питающей сети;

ручную (по внешней команде через интерфейсы связи) и автоматическую коррекцию (синхронизацию) времени;

возможность автоматического переключения на зимнее/летнее время;

возможность изменения часового пояса с возможностью его считывания с уровня ИВКЭ и ИВК;

непрерывный, без сбоев, отсчет текущего времени при пропадании основного питания и питание от дополнительного источника.

Точность хода часов при нормальной температуре (20 ±5) °С не хуже ±0,5 c/сут.

Точность хода часов в рабочем диапазоне температур не хуже ±5 с/сут.

Точность хода часов при отсутствии питающей сети не хуже ±5 с/сут.

Счетчик имеет возможность плавной коррекции времени встроенных часов в пределах ±4 мин для протокола «Меркурий» и ±15 мин для протокола «СПОДЭС» по команде от интерфейса связи без нарушения хронологии функционирования. Плавную коррекцию (сдвиг) времени рекомендуется выполнять в процессе эксплуатации счетчика.

Также в счетчике имеется возможность прямой (принудительной) установки времени. Прямую установку времени рекомендуется выполнять перед началом ввода счетчика в эксплуатацию.

Технические характеристики¶

Измеряемые параметры¶

Счетчик обеспечивает измерение и расчет параметров:

1. учтенная активная, реактивная энергия прямого и обратного направлений, в том числе по тарифам (не менее чем по четырем тарифным зонам), нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
2. мгновенные (за один период частоты сети) и усредненные значения фазного напряжения;
3. мгновенные (за один период частоты сети) и усредненные значения фазного тока и тока нейтрали;
4. расчет разности фазного тока и тока нейтрали (небаланс токов);
5. активная, реактивная, полная мощности;
6. коэффициент мощности;
7. соотношение реактивной и активной мощностей (коэффициент реактивной мощности tgφ);
8. максимумы мощности;
9. частота питающей сети;
10. температура внутри корпуса (контрольный, метрологически ненормированный параметр);
11. ПКЭ, перечень по п. Характеристики измерения ПКЭ;
12. текущее время и дата;
13. время работы (наработка) счетчика.

Алгоритмы вычисления мгновенных и усредненных значений параметров, включая интервалы расчета и усреднения, соответствуют классу S по ГОСТ 30804.4.30-2013. Все вспомогательные параметры энергии, напряжения, тока, мощности, частоты, времени (например, значение небаланса токов, значение максимума мощности и т. п.) измеряются в соответствии с классом точности и нормированными в п. Метрологические характеристики метрологическими характеристиками.

Основные технические характеристики¶

Счетчик устойчив к климатическим условиям в соответствии с таблицей 4.1.

Таблица 4.1 – Климатические условия

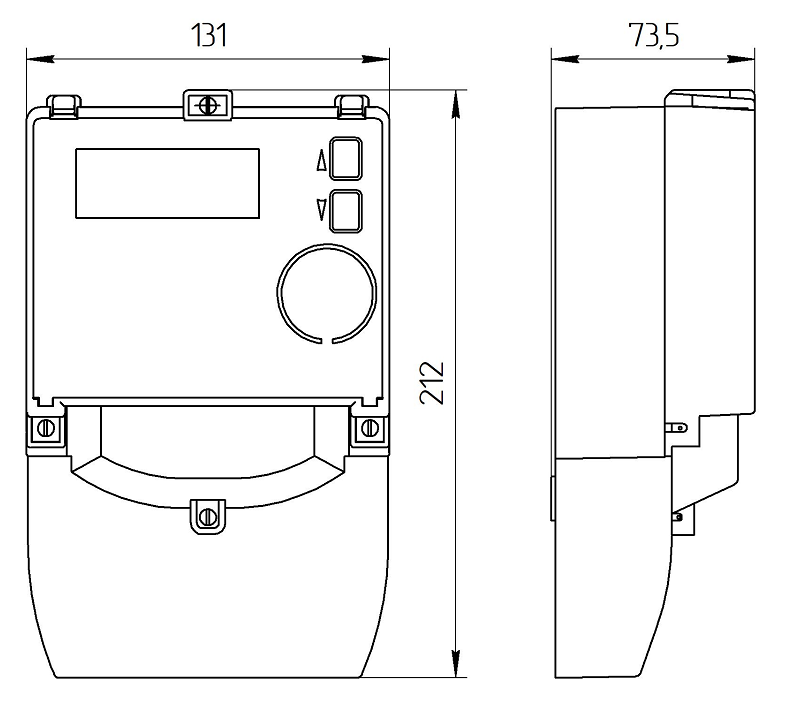

Габаритные размеры счетчика приведены в Приложение А.

Масса счетчика без сменного модуля связи – не более 1,1 кг.

Счетчик устойчив к проникновению пыли и воды в соответствии с требованиями ГОСТ 14254-2015 для степеней защиты IP51 или IP54 (по спецзаказу на сайте предприятия-изготовителя). По спецзаказу доступны модификации счетчиков с повышенной степенью защиты корпуса.

Постоянная счетчика указана в таблице 2.4.

Счетчик начинает нормально функционировать не позднее, чем через 5 с после того, как к зажимам счетчика будет приложено номинальное напряжение.

При измерении активной и реактивной электрической энергии счетчик начинает и продолжает регистрировать показания при коэффициенте мощности, равном 1, при значениях тока, приведенных в таблице 4.2.

Таблица 4.2 – Стартовый ток счетчиков непосредственного включения

Активная и полная потребляемая мощность в цепи напряжения счетчика при номинальном напряжении, номинальной частоте и нормальной температуре не превышают 1,5 Вт и 9,0 В⋅А соответственно.

При наличии модема, в том числе в сменном модуле связи (наличие какого-либо из индексов «LnGnEFnQn» в коде модификации счетчика), активная и полная мощность, потребляемая в цепи напряжения при номинальном напряжении, номинальной частоте и нормальной температуре не более 6 Вт и 30 В⋅А соответственно.

Счетчик имеет встроенный тарификатор. Тарификатор может использовать тарифное расписание «Меркурий» или «СПОДЭС». Характеристики тарификатора приведены в таблице 4.3.

Таблица 4.3 – Характеристики тарификатора

Полная мощность, потребляемая цепью тока при базовом токе, номинальной частоте и нормальной температуре не более 0,1 B⋅A.

Счетчик имеет встроенную (основную) батарею. Срок службы батареи составляет не менее 16 лет.

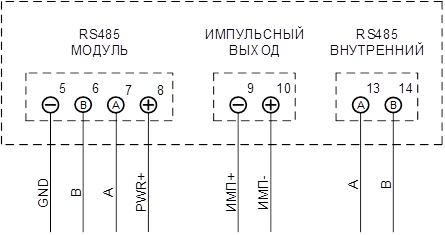

Счетчик имеет импульсный выход. Импульсный выход функционирует как основной (телеметрия) или как поверочный при измерении активной и реактивной энергии. Переключение режима выхода осуществляется по команде через интерфейс связи. Типы испытательного выхода приведены в таблице Таблица 4.4.

Таблица 4.4 – Типы испытательного выхода

Характеристики оптического импульсного испытательного выхода соответствуют ГОСТ 31818.11-2012.

Характеристики встроенного силового реле отключения нагрузки:

• максимальный ток реле при выполнении операции отключения/включения (без приваривания контактов реле) при активной нагрузке не менее I макс;
• коммутационная износостойкость контактов реле при активной нагрузке током Iмакс (электрическая прочность) не менее 5000 циклов;
• механическая стойкость не менее 100 000 циклов включения/отключения.

Интерфейсы связи RS485 (индекс R в коде), GSM (Gn), радиоинтерфейс (Fn), Ethernet (Е) являются вспомогательными цепями по ГОСТ 31818.11-2012 с рабочим напряжением ниже 40 В. Значения рабочего напряжения приведены в соответствующих стандартах на интерфейсы связи.

Характеристики интерфейсов и протоколов обмена¶

Счетчик обеспечивает обмен информацией с оборудованием вышестоящего уровня управления через встроенный интерфейс связи (модем). Модуль связи имеет автономное питание (резервный накопитель энергии), мощность которого позволяет отправлять сообщения в случае отключения основного питания.
Счетчик содержит несколько независимых интерфейсов связи в соответствии с модификацией по таблице 2.3.
Скорость обмена при связи со счетчиком по цифровым интерфейсам:

• оптопорт – 9600 бит/с;
• RS485 – выбирается из стандартного ряда скоростей в диапазоне от 9 600 до 115 200 бит/с;
• GSM – в соответствии со спецификацией 3GPP на применяемую технологию и возможностями, предоставляемыми оператором связи;
• PLC – в соответствии со спецификацией PLC PRIME и G3PLC – не менее 33 400 бит/с;
• RF – не менее 2400 бит/с.

Счетчик с индексом «R» обеспечивает обмен данными по интерфейсу RS485. Технические характеристики интерфейса RS485 соответствуют спецификации EIA-485.
Счетчик с индексом «Ln» обеспечивает обмен данными по силовой сети (PLC), возможные модификации:

• L2, технология связи PLCII;
• L4, технология связи PLC PRIME;
• L5 – технология связи G3PLC.

Технология связи PLCII является собственной разработкой ООО «Инкотекс-СК» и обеспечивает обмен данными на скорости до 1000 бит/с. Технология использует несколько узкополосных каналов с временным разделением в разрешенном частотном диапазоне CENELEC A и обеспечивает лучшую помехоустойчивость по сравнению с другими технологиями за счет снижения скорости передачи данных.
Технология связи PLC PRIME стандартизована в рамках альянса PRIME Alliance. В счетчике используется реализация стандарта версии v.1.3.6 и v.1.4. Диапазон частот CENELEC A от 0 до 95 кГц, тип модуляции OFDM. Счетчик имеет требуемые сертификаты, информация о которых размещена, в том числе, на сайте www.prime-alliance.org.

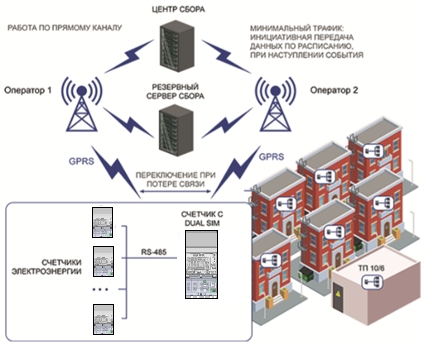

Счетчик с индексом «Gn» обеспечивает обмен данными по интерфейсу GSM. Описание возможных модификаций приведено в таблице 4.5.

Таблица 4.5 – Модификации GSM-интерфейсов

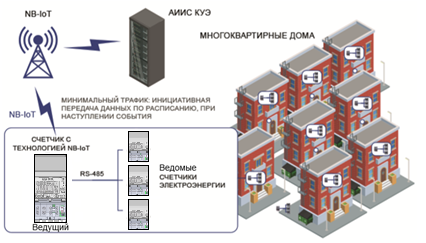

Счетчик с индексом «Fn» обеспечивает обмен данными по радиоинтерфейсу. Возможные модификации, поддерживаемые инфраструктуры сетей связи и их основные характеристики приведены в таблице 4.6.

Таблица 4.6 – Модификации радиоинтерфейсов

Особенности счетчика с индексом «Fn» в коде:

• выходная мощность не более максимально разрешенной на территории РФ для соответствующей частоты;
• спектральная плотность мощности соответствует требованиям для указанных диапазонов и условий эксплуатации;

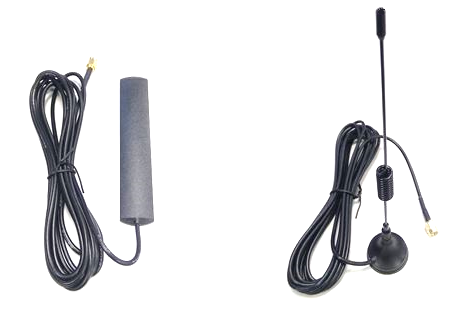

• разъем для внешней антенны SMA-F (опционально);
• внутренняя антенна.

Характеристики надежности¶

Счетчик обеспечивает непрерывную работу в течение срока службы, средний срок службы – не менее 40 лет.
Средняя наработка на отказ – не менее 400 000 ч.
Срок хранения всех данных, параметров настройки и встроенного ПО в энергонезависимой памяти при отключенном питании – весь срок службы счетчика.
Техническая поддержка на встроенное ПО счетчика, узлов и ПО сменного модуля связи обеспечивается в течение всего срока службы.

Характеристики безопасности¶

По безопасности эксплуатации счетчик удовлетворяет требованиям ГОСТ 12.2.091-2012, ГОСТ 22261-94, ГОСТ 31818.11-2012, требованиям ТР ТС 004/2011 «Технический регламент Таможенного союза «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».
По способу защиты человека от поражения электрическим током Счетчик соответствуют классу защиты II по ГОСТ 12.2.007.0-75.
Изоляция между всеми цепями тока и напряжения, а также вспомогательными цепями с номинальным напряжением более 40 В, соединенными вместе, с одной стороны и «землей», с подключенными к ней вспомогательными цепями с номинальным напряжением менее 40 В с другой стороны, при закрытом корпусе и крышке зажимов выдерживает в течение 1 мин воздействие напряжения 4 кВ (среднеквадратическое значение) переменного тока частотой 50 Гц. «Землей» является металлическая проводящая фольга, охватывающая счетчик.
Изоляция между цепями, которые не предполагается соединять вместе во время работы (цепями интерфейсов в любых комбинациях) в нормальных условиях выдерживает в течение 1 мин воздействие напряжения 2 кВ (среднеквадратическое значение) переменного тока частотой 50 Гц.

Пломбирование¶

Корпус счетчика опломбирован проволочными пломбами предприятия-изготовителя и организации, проводящей первичную поверку счетчика. Знак поверки наносится давлением на навесную пломбу.
Корпус и крышка зажимов опломбированы таким образом, чтобы внутренние части счетчика стали доступными только после нарушения целостности пломб.
Конструкция счетчика предусматривает установку пломб эксплуатирующей организацией.

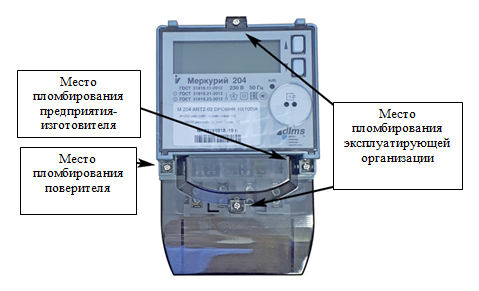

Общий вид счетчика с указанием мест пломбирования приведен на рисунке 4.1.

Рисунок 4.1 – Вид счетчика с указанием мест пломбирования

Комплектность¶

Комплектность счетчика приведена в таблице 4.7.

Таблица 4.7 – Комплектность

Маркировка¶

Маркировка счетчика соответствует ГОСТ 12.2.091-2012, ГОСТ 22261-94, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, и КД предприятия-изготовителя.

На лицевую часть счетчика нанесена маркировка:

• условное обозначение типа счетчика;
• серийный номер счетчика по системе нумерации предприятия-изготовителя;
• товарный знак предприятия-изготовителя;
• год изготовления счетчика;
• другие символы, предусмотренные ГОСТ 12.2.091-2012, ГОСТ 22261-94, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.

Упаковка¶

Упаковка счетчика соответствует ГОСТ 22261-94, ГОСТ 23170-78, ОСТ 45.070.011 и документации предприятия-изготовителя.

Устройство и работа¶

Устройство счетчика¶

Счетчик выполнен в пластиковом корпусе, не поддерживающем горение. Корпус счетчика предназначен для монтажа на панель (щит).

Счетчик состоит из корпуса с крышками, колодки силовых зажимов и установленными внутри печатными платами с радиоэлементами. Клеммная крышка выполнена из прозрачного пластика для контроля несанкционированного подключения к измерительным и интерфейсным цепям. Счетчик имеет на лицевой панели две кнопки для управления режимами индикации.

Счетчик имеет светодиодный индикатор функционирования, являющийся одновременно индикатором импульсов учета электроэнергии.

Счетчик с индексом «М» в коде имеет сменный модуль связи. Сменный модуль имеет унифицированные габаритные, установочные размеры и посадочные места в основании корпуса для возможности их замены на месте установки счетчика.

Сменный модуль установлен в отсеке под крышкой ЖКИ с возможностью пломбирования эксплуатирующей организацией. Для подключения внешней GSM антенны имеется разъем типа SMA-F.

Структура ПО счетчика разделена на метрологически значимую (измерительную) и метрологически незначимую (интерфейсную) части.

Метрологически значимая часть встроенного ПО, калибровочные коэффициенты и измеренные данные защищены и недоступны для изменения без вскрытия корпуса.

Измерительное ПО отделено от интерфейсного, располагается в отдельной области памяти и защищено от изменений контрольной суммой.

Счетчик обеспечивает возможность обновления метрологически незначимой (интерфейсной) части ПО без воздействия на метрологически значимую (измерительную) часть. Изменение встроенного ПО определяется версией ПО. При каждом выпуске встроенного ПО производитель уведомляет пользователей с указанием информации об обновлении и списком вносимых изменений. Обновление встроенного ПО счетчика происходит без потери измеренных значений и журнала событий.

Перезагрузка микропрограммного обеспечения счетчика обеспечивается в следующих случаях:

• в автоматическом режиме после его обновления;
• по заданным алгоритмам для защиты от случайного зависания включая зависание модулей связи.

Основным узлом счетчика является микроконтроллер. На вход микроконтроллера поступают электрические сигналы от датчиков тока и напряжения. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электрической энергии по текущему тарифу, вычисление ПКЭ, анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти.

Энергонезависимая память центрального микроконтроллера защищена от неконтролируемого изменения. Обеспечивается непрерывное тестирование блоков счетчика (памяти, часов, системы тактирования и т. д.) с записью в журнал событий в случае возникновения ошибок.

Измеренные и накопленные данные и события могут быть просмотрены на ЖКИ, а также переданы на верхний уровень управления по интерфейсам связи.

Журналы событий¶

Счетчик выполняет запись событий в выделенные сегменты энергонезависимой памяти (с указанием даты и времени) в соответствии с информационной моделью «СПОДЭС» при работе по протоколу «СПОДЭС», а также при работе по протоколу «Меркурий».

Счетчик поддерживает ведение журналов, где фиксируются и сохраняются следующие события:

1. дата и время вскрытия клеммной крышки;
2. дата и время вскрытия корпуса;
3. дата, время и причина включения и отключения встроенного коммутационного аппарата;
4. дата и время последнего перепрограммирования;
5. дата, время, тип и параметры выполненной команды;
6. попытка доступа с неуспешной идентификацией и (или) аутентификацией;
7. попытка доступа с нарушением правил управления доступом;
8. попытка несанкционированного обновления или записи программного обеспечения;
9. попытка несанкционированного нарушения измеренных параметров;
10. изменение направления перетока мощности;
11. дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
12. факт связи с прибором учета электрической энергии, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);
13. дата и время отклонения напряжения в измерительных цепях от заданных пределов;
14. отсутствие напряжения либо значение напряжения ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;
15. превышение соотношения величин потребления активной и реактивной мощности в соответствии с информационной моделью «СПОДЭС»;
16. небаланс фазного тока и тока нейтрали с фиксацией превышения значения порога небаланса и продолжительности отклонения;
17. превышение заданного предела мощности;
18. включение (отключение) измерительных цепей;
19. достижение критически низкого уровня заряда батареи, %;
20. дата, время и продолжительность отклонения частоты ниже запрограммированного порога с фиксацией продолжительности отклонения;
21. при измерении провала, перенапряжения, прерывания напряжения для каждого события в журнале событий должны фиксироваться значение напряжения, дата и время перехода порогового значения;
22. в случае мгновенного отключения питания счетчика событие об аварийном режиме работы должно быть сформировано и записано в память, а также дата и время начала и окончания неисправности;
23. инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;
24. выход за граничное значение температуры внутри корпуса с конфигурируемым порогом;
25. результаты непрерывной самодиагностики (тестирования блоков счетчика), перечень ошибок самодиагностики приведен в Приложение Г;
26. изменение текущих значений времени и даты при синхронизации времени;
27. факт остановки часов при отсутствии питания и разряде батареи;
28. факт прерывания батарейного питания, а также разряда текущей эксплуатируемой батареи (возможно при следующем подключении к сети).

Хранение информации¶

Информация (измерительные данные, параметры настройки, встроенное ПО) в счетчике хранится в энергонезависимой памяти. Длительность хранения информации при отключении питания (отсутствии напряжения) — не менее 40 лет.
Счетчик обеспечивает контроль целостности информации в энергонезависимой памяти и тестирование памяти не реже 1 раза в сутки с записью в журнал событий в случае возникновения ошибок.
Счетчик обеспечивает хранение в энергонезависимой памяти:

1. профиль нагрузки (приращение активной и реактивной энергии) прямого и обратного направлений с программируемым интервалом времени интегрирования от 1 до 60 минут с дискретностью 1 минута с циклической перезаписью, начиная с самого раннего значения. Глубина хранения данных не менее 90 суток для 30-ти минутных и не менее 180 суток для 60-ти минутных интервалов;
2. значения учтенной активной и реактивной энергии нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток (00 часов 00 минут 00 секунд) энергии прямого и обратного направлений с циклической перезаписью, начиная с самого раннего значения. Глубина хранения данных не менее 123 суток;
3. значения активной и реактивной энергии нарастающим итогом прямого и обратного направлений, а также запрограммированных параметров: на начало запрограммированного расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 программируемых расчетных периодов (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) с циклической перезаписью начиная с самого раннего значения;
4. измерительные данные, параметры настройки, встроенное ПО;
5. журналы событий;
6. Счетчик внешних воздействий нарастающим итогом:

счетчик коррекций (конфигурирований);

счетчик вскрытий корпуса;

счетчик вскрытий клеммной крышки;

счетчик срабатываний датчика магнитного поля;

счетчик срабатываний реле на размыкание;

счетчик сбросов.

7. иные параметры в соответствии с протоколом «СПОДЭС».

На заводе-изготовителе устанавливаются интервалы интегрирования основного и дополнительного профилей 60 минут.

Счетчик обеспечивает непрерывное тестирование блоков счетчика (памяти, часов, системы тактирования и т. д.) с записью в журнал событий в случае возникновения ошибок.

Энергонезависимая память центрального микроконтроллера защищена от неконтролируемого изменения.

Обмен информацией¶

Счетчик обеспечивает обмен информацией с оборудованием вышестоящего уровня управления через встроенные интерфейсы связи (модемы).

Счетчик содержит от 2 до 4 независимых интерфейсов связи в соответствии с модификацией по таблице 2.3.

Обмен данными по всем интерфейсам может производиться одновременно и независимо друг от друга, включая оптопорт.

Обмен данными по интерфейсам связи осуществляется по протоколу «СПОДЭС», а также по протоколу «Меркурий». Счетчик совместим с ПО ИВК «Пирамида 2.0» и «Пирамида-сети».

Счетчик имеет идентификатор производителя «INC», зарегистрированный в ассоциации DLMS UA.

Счетчик обеспечивает разграничение уровней доступа на программном уровне с помощью системы паролей:

при работе по протоколу «СПОДЭС» – в соответствии со спецификацией протокола;

при работе по протоколу «Меркурий»:

• 1 уровень доступа – для считывания данных;
• 2 уровень доступа – для конфигурирования.

Счетчик обеспечивает при передаче команд по интерфейсам возможность программирования и изменения по интерфейсам параметров в соответствии со спецификацией, в том числе уровнем доступа, протокола «СПОДЭС»:

1. параметры фиксации ПКЭ;
2. состав и последовательность вывода отображаемой информации и измеряемых параметров на встроенный и (или) выносной дисплей;
3. дата начала расчетного периода;
4. параметры срабатывания встроенных коммутационных аппаратов;
5. пароли доступа к параметрам;
6. ПО счетчика (кроме метрологически значимой части);
7. ПО интерфейсов (модулей) связи, входящих в состав счетчика;
8. параметры управления встроенным коммутационным аппаратом (реле);
9. параметры обмена по интерфейсу;
10. индивидуальные параметры счетчика;
11. текущие время и дата;
12. тарифное расписание;
13. параметры перехода сезонного времени;
14. часовой пояс;
15. параметры ведения профилей мощности;
16. режимы индикации;
17. параметры контроля за превышением установленных лимитов активной мощности и энергии;
18. инициализация регистров накопленной энергии;
19. перезапуск счетчика («горячий» сброс) без выключения питания сети;
20. расписание контроля за утренними и вечерними максимумами мощности.

Счетчик имеет возможность программирования и изменения по интерфейсам следующих параметров по протоколу «Меркурий», в скобках указан уровень доступа:

1. параметры обмена по интерфейсу (1, 2);
2. смена паролей первого (потребителя энергии) и второго (продавца энергии) уровня доступа к данным (1, 2);
3. индивидуальные параметры счетчика (2);
4. текущее время и дата (2);
5. тарифное расписание (2);
6. параметры перехода сезонного времени (2);
7. параметры ведения профилей мощности (2);
8. режимы индикации (1, 2);
9. параметры контроля за превышением установленных лимитов активной мощности и энергии (2);
10. инициализация регистров накопленной энергии (2);
11. перезапуск счетчика («горячий» сброс) без выключения питания сети (2);
12. параметры фиксации ПКЭ (2);
13. расписание контроля за утренними и вечерними максимумами мощности (2).

Счетчик обеспечивает чтение по интерфейсам в соответствии с уровнем доступа:

Публичный клиент: чтение объекта «Часы», объекта «Логическое имя устройства» (в зависимости от категории счетчика);

Считыватель показаний: все объекты в соответствии с информационной моделью «СПОДЭС»;

Конфигуратор: все объекты в соответствии с информационной моделью «СПОДЭС».

Счетчик обеспечивает чтение по интерфейсам следующих параметров по протоколу «Меркурий» для всех уровней доступа:

1. учтенная активная и реактивная энергия потребления и отдачи, в том числе по тарифам, нарастающим итогом и на начало отчетных периодов;
2. мгновенные и усредненные значения измеряемых параметров;
3. текущее время и параметры встроенных часов счетчика;
4. параметры тарификатора;
5. параметры ведения профиля мощности;
6. индивидуальные параметры счетчика;
7. режимы индикации;
8. параметры контроля лимитов активной энергии и мощности;
9. журналы событий;
10. журнал перепрограммирования (включая изменение конфигурационных параметров);
11. журналы ПКЭ;
12. значения максимумов мощности, при поддержке функционала;
13. слово состояния и данные самодиагностики счетчика.

Счетчик могжет быть запрограммирован на инициативную передачу служебной и технологической информации по последовательному интерфейсу.

Обязательное формирование и отправка инициативных сообщений выполняется при наличии доступа к каналу связи и наступлении следующих событий:

отсутствие напряжения, либо значение напряжения ниже запрограммированного порога;

срабатывание электронной пломбы корпуса.

Фиксация мгновенных значений¶

В счетчике предусмотрена фиксация следующих внутренних данных и параметров по адресному/широковещательному запросу (функция «стоп-кадр»):

1. время и дата фиксации;
2. активная энергия потребления и отдачи;
3. реактивная энергия потребления и отдачи;
4. активная мощность;
5. реактивная мощность;
6. полная мощность;
7. напряжение;
8. ток по фазе и нейтрали;
9. коэффициент мощности;
10. частота сети;
11. удельная энергия потерь в цепях тока;
12. удельная энергия потерь в силовых трансформаторах.

Также доступно считывание зафиксированных данных по интерфейсам.

Управление нагрузкой¶

Управление отключением и подключением абонента¶

Счетчики обеспечивают управление нагрузкой с помощью встроенного силового реле.

Управление нагрузкой осуществляется в соответствии с информационной моделью «СПОДЭС».

Отключение и подключение абонента может быть выполнено:

• дистанционно через коммутационный интерфейс (дистанционное отключение реле, включение реле только после разрешения оператора системы);
• вручную с помощью кнопок на передней панели счетчика или выносного дисплея;
• локально на уровне функций счетчика по заранее запрограммированным событиям или заранее запрограммированным ограничителям, предназначенным для отключения потребителя при превышении заданных пороговых значений.

Класс ограничителей поддерживается во всех счетчиках независимо от наличия встроенного реле.

Реле может находиться в следующих состояниях:

• Отключено (0), потребитель отключен;
• Подключено (1), потребитель подключен;
• Разрешено включение (2), потребитель отключен.

Отключенное состояние реле (0, 2) подтверждается оценкой значения напряжения на стороне нагрузки. Состояние реле отображается на ЖКИ счетчика (выносного дисплея). Количество циклов включения/отключения реле нарастающим итогом фиксируется в отдельном регистре памяти счетчика.

Для управления нагрузкой предусмотрено семь режимов, каждый из которых характеризуется определенными разрешениями/запрещениями выполнения переходов между состояниями реле. После выбора режима и записи номера режима в память счетчика управление нагрузкой осуществляется по правилам, установленным для выбранного режима.

Блокировка управления¶

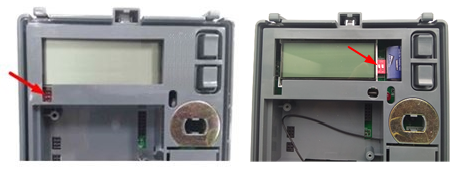

Счетчик имеет переключатель блокировки управления нагрузкой. При выпуске из производства переключатель блокировки установлен в положение «Отключен», если в разделе «Особые отметки» формуляра не указано иное. Переключатель находится в опломбированной части счетчика под крышкой ЖКИ (рисунок 5.1).

Рисунок 5.1 – Расположение переключателя блокировки управления нагрузкой

Для блокировки управления нагрузкой следует установить переключатель в положение «ON» (все контактные группы) и установить режим управления нагрузкой «0», при котором запрещены какие-либо переходы между состояниями реле, с помощью ПО «Конфигуратор СПОДЭС» в разделе управления нагрузкой.

Для разрешения управления нагрузкой следует установить переключатель в исходное положение и программно изменить режим управления «0» на требуемый.

Локальное управление нагрузкой¶

Установка параметров локального управления выполняется в разделе управления нагрузкой «Конфигуратора СПОДЭС» для параметров:

• контролируемая величина;
• нормальный и аварийный пороги;
• задержка перед автоматическим отключением реле (за исключением случая, когда в качестве контролируемой величины выбрано состояние электронных пломб);
• интервал времени до попытки автовключения;
• состояние реле после превышения порога контролируемой величиной и снижения ниже порога, что позволяет задействовать тот или иной вид ограничителя при управлении нагрузкой.

Конфигурирование автовключения осуществляется только в режимах управления нагрузкой «5» и «6».

Если превышены пороговые значения контролируемых величин, выполняется автоматическое отключение: реле переводится из состояния Подключено (1) в состояние Разрешено включение (2).

Контроль возникновения события «Вскрытие клеммной и приборной крышек», вызывающего отключение нагрузки, осуществляется независимо от наличия основного питания счетчика от сети переменного тока. В случае возникновения такого события при питании от батареи, физическое отключение нагрузки произойдет после перехода счетчика в режим питания от сети (для счетчиков без индекса «Х» – через 30 с после перехода в режим питания от сети).

После локального отключения нагрузки счетчиком автоматически устанавливается значение количества попыток автовключения (по умолчанию 1). Повторное включение реле выполняется по истечении заданного времени после отключения (по умолчанию 1 минута).

При автовключении выполняется переход реле из состояния 2 в состояние 1. Автовключение может выполняться для следующих ограничителей:

• «Превышение лимита мощности»;
• «Превышение максимального тока»;
• «Превышение максимального напряжения»;
• «Превышение дифференциального тока»;
• «Превышение температуры».

Функция автовключения не предусмотрена для следующих ограничителей:

• «Воздействие магнитного поля»;
• «Вскрытие клеммной и приборной крышек»;

«Превышение лимита энергии» по тарифам.

Счетчик с максимальным током 60 А автоматически отключает нагрузку при значении тока 63 А, Счетчик с максимальным током 100 А – при значении тока 106 А. Повторное включение возможно как дистанционно подачей команды по любому из интерфейсов, так и кнопками на лицевой панели счетчика.

Если автовключение нагрузки не выполнено, для включения нагрузки необходимо:

1. Устранить все причины, запрещающие включение (например, снизить потребляемую мощность или увеличить лимиты мощности и/или энергии).
2. Подать команду на включение нагрузки по интерфейсу связи.

Ручное управление нагрузкой¶

Если ручное включение/отключение реле разрешено для установленного режима управления нагрузкой, то для ручного включения/отключения реле следует одновременно нажать и удерживать обе кнопки на лицевой панели счетчика более 3 с.

Защита от несанкционированного доступа¶

Счетчик обеспечивает защиту от несанкционированного доступа к изменению:

• данных;
• параметров настройки;
• журналов событий;
• загруженных программ.

Счетчик оснащены энергонезависимыми электронными пломбами вскрытия/закрытия:

корпуса;

крышки силовых зажимов;

крышки отсека для сменного модуля связи.

Срабатывание электронных пломб фиксируется в журнале событий и отображается на ЖКИ.

Счетчик имеет неразъемный корпус, попытки вскрытия корпуса приводят к визуальному нарушению целостности защитных элементов корпуса.

Защита счетчика от несанкционированного доступа на программном уровне осуществляется с помощью реализации:

• идентификации и аутентификации (в т. ч. установка паролей);
• контроля доступа;
• контроля целостности;
• регистрации событий безопасности (в т. ч. при отключенном питании сети) в нестираемом журнале событий в энергонезависимой памяти (с указанием даты и времени).

Счетчик обнаруживает воздействие постоянного и переменного магнитного поля со значением модуля вектора магнитной индукции 150 мТл и более. Начало и окончание воздействия фиксируется в журнале событий, факт воздействия отображается на ЖКИ. Дополнительно счетчик ведет учет суммарной длительности воздействия магнитным полем.

Работа счетчика с интерфейсом NB-IoT или GSM DUAL SIM¶

Счетчик со встроенным интерфейсом NB-IoT (индекс G5 в коде) или GSM DUAL SIM (индексы G1, G6 в коде) может работать в режиме контроллера АИИС КУЭ, выполняя задачи технического и коммерческого учета электроэнергии. Счетчик с интерфейсом NB-IoT или GSM DUAL SIM может работать в двух режимах передачи данных:

режим инициативной передачи данных;

режим прямого канала.

В режиме инициативной передачи данных счетчик является инициатором передачи данных:

архивов показаний на начало отчетного периода;

текущих значений параметров электропитания;

журналов событий;

оперативных событий, при наступлении которых выполняется отправка данных.

Для счетчика с интерфейсом NB-IoT режим инициативной передачи данных, который оптимизирован для минимизации трафика, является основным режимом работы. Режим прямого канала является опциональным.

В целях минимизации трафика при настройке режима инициативной передачи данных можно выбрать расписание передачи данных и состав передаваемых данных и событий. Полный перечень параметров и событий, доступных для выбора, приведен в документе «LpWAN Конфигуратор. Руководство пользователя» https://www.incotexcom.ru/support/docs/manual. Выполняется оценка суточного трафика, кроме того, можно установить лимит суточного трафика. Если максимальный объем суточного трафика израсходован, счетчик прекращает передачу данных, что важно для ограничения количества передаваемых данных в нештатных ситуациях.

С вышестоящего уровня управления доступны функции конфигурирования счетчика и управления счетчиком.

Для снижения средних затрат на точку учета, к счетчику с интерфейсом NB-IoT можно подключить по интерфейсу RS485 ведомые счетчики для опроса через ведущий счетчик по NB-IoT. К ведущему счетчику можно подключить не более трех ведомых счетчиков. Для каждого из ведомых счетчиков доступна индивидуальная настройка режима инициативной передачи данных.

Схема работы счетчика с интерфейсом NB-IoT в составе системы АИИС КУЭ в режиме инициативной передачи данных приведена на рисунке 5.2.

Рисунок 5.2 – Схема работы счетчика NB-IoT в составе АИИС КУЭ

В режиме прямого канала счетчик передает данные по запросу из системы верхнего уровня независимо от используемого протокола обмена. Настройка объема запрашиваемых данных, времени запросов данных и прочих параметров обмена данными выполняется в системе верхнего уровня.

Для счетчика с интерфейсом GSM DUAL SIM основным режимом работы является режим прямого канала. Режим инициативной передачи данных является опциональным. Для работы в режиме прямого канала к счетчику с интерфейсом GSM DUAL SIM можно подключить по интерфейсу RS485 64 и более ведомых счетчиков. В режиме инициативной передачи данных к ведущему счетчику можно подключить не более трех ведомых счетчиков.

Счетчик с интерфейсом GSM DUAL SIM обеспечивает стабильный и надежный обмен данными, так как может работать по каналам разных операторов сотовой связи. При настройке назначается приоритетный оператор связи, а в процессе работы выполняется автоматический переход в сеть другого оператора, если невозможно передать данные из-за неудовлетворительного качества связи или низкого уровня сигнала. После определенного интервала времени, заданного при настройке, выполняется возврат в сеть приоритетного оператора.

Схема работы счетчика с интерфейсом GSM DUAL SIM в составе системы АИИС КУЭ приведена на рисунке 5.3.

Рисунок 5.3 – Схема работы счетчика DUAL SIM в составе АИИС КУЭ

При вводе в эксплуатацию в составе АС счетчик с интерфейсом NB-IoT или GSM DUAL SIM необходимо настроить для работы в составе системы (сконфигурировать).

Изменение параметров конфигурации выполняется в приложении «LpWAN Конфигуратор», сведения по конфигурированию приведены в документе «LpWAN Конфигуратор. Руководство пользователя».

Конфигурирование следует выполнить в соответствии с эксплуатационной документацией на АС и руководствуясь инструкциями, приведенными в документе «LpWAN Конфигуратор. Руководство пользователя».

Конфигурирование должно осуществляться подготовленным техническим персоналом, владеющим навыками работы с вычислительной техникой и знакомым с задачами АС.

Использование по назначению¶

Требования безопасности¶

К работам по монтажу, техническому обслуживанию и ремонту счетчика допускаются лица, прошедшие инструктаж по технике безопасности и имеющие квалификационную группу по электробезопасности не ниже III до 1000 В.

При проведении работ по монтажу и обслуживанию счетчика должны соблюдаться:

• «Правила устройства электроустановок»;
• «Правила технической эксплуатации электроустановок потребителей»;
• «Правила по охране труда при эксплуатации электроустановок».

При монтаже счетчика на месте эксплуатации диаметр подключаемых к счетчику проводов должен выбираться в зависимости от величины максимального тока нагрузки в соответствии с «Правилами устройства электроустановок».

Эксплуатационные ограничения¶

Напряжение, подводимое к параллельным цепям счетчика, не должно превышать значения 1,2Uном в соответствии с модификацией по таблице 2.4.

Максимальный ток нагрузки не должен превышать максимальный ток счетчика в соответствии с модификацией по таблице 2.4.

Схемы подключения счетчиков¶

Схема подключения счетчика приведена в Приложение Б.

Подготовка к работе¶

Общие сведения¶

Перед монтажом счетчика:

1. Извлечь счетчик из потребительской тары.
2. Проверить комплектность согласно формуляру.
3. Произвести внешний осмотр счетчика, убедиться в отсутствии механических повреждений корпуса и крышки силовых зажимов.
4. Проверить наличие пломбы поверителя и дату поверки.
5. Ознакомиться с настоящим руководством, назначением клемм силовой колодки и разъемов интерфейсов.
6. Подготовить крепежные детали, необходимые для монтажа.

Рекомендуемый инструмент и принадлежности приведены в таблице 6.1.

Таблица 6.1 – Рекомендуемый инструмент и принадлежности

Монтаж счетчика на плоскую поверхность¶

Порядок установки:

1. Установить верхний дюбель-гвоздь на место эксплуатации.
2. Повесить счетчик на петлю на задней стенке корпуса клеммной колодкой вниз.
3. Зафиксировать счетчик на стене с помощью двух проушин снизу.
4. Снять крышку зажимов.
5. Вставить провод в силовой зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка.
6. Затянуть верхний винт силового зажима с рекомендуемым усилием 2,5–3,0 Н·м с помощью динамометрической отвертки. Затягивание следует производить аккуратно, без рывков во избежание срыва резьбы. Убедиться, что провод зажат, слегка потянув за него.
7. Затянуть нижний винт силового зажима. Убедиться, что провод зажат, слегка потянув за него.
8. Подключить остальные провода, повторив пп. 5–7.
9. Через 5 мин повторно подтянуть винты силовых зажимов.
10. Установить крышку силовых зажимов, зафиксировать ее винтами.
11. Подать напряжение на счетчик и убедиться в его работоспособности: на ЖКИ начнет отображаться цикл автоматической индикации параметров.
12. Опломбировать крышку зажимов.
13. Сделать отметку в формуляре о дате установки счетчика и ввода его в эксплуатацию.

Монтаж антенны¶

При использовании счетчика с радиоинтерфейсом GSM, NB-IoT, LoRaWAN, XNB в случае применения внешних антенн рекомендуется использовать антенны с магнитным или клейким креплением. Антенна должна устанавливаться в месте, не экранированном металлом и обеспечивающим лучшие условия для прохождения радиоволн.

Счетчик со сменным GSM модулем может комплектоваться внешней «лепестковой» или «штыревой» антенной GSM. Примеры антенн приведены на рисунке 6.1.

Рисунок 6.1 – «Лепестковая» (слева) и «штыревая» (справа) антенны

Использование антенны, подключаемой непосредственно в антенное гнездо (под клеммной крышкой счетчика) без дополнительного кабеля, рекомендуется только в местах надежного приема радиосигнала.

В качестве внешней антренны для счетчика модификации «Gn» можно использовать любую серийно выпускаемую антенну GSM/NB-IoT со следующими параметрами:

рабочий диапазон частот 900 и 1800 МГц;

коэффициент усиления не менее 5 dBi;

рекомендуемая длина антенного кабеля не более 3 м;

разъем на кабеле для подключения к антенному входу счетчика SMA-M.

При монтаже антенны следует выполнять рекомендации:

1. Антенну любого типа располагать как можно выше от поверхности земли (пола).
2. «Лепестковую» антенну на клейкой основе располагать вертикально, питающим проводом вниз, т. е. наклеивать на вертикально расположенное неметаллическое основание (дерево, пластик, стекло и т. п.). При отсутствии неметаллических поверхностей допускается наклеивать антенну на металлические поверхности, при этом ожидается незначительное ухудшение качества приема.
3. Лицевую сторону «лепестковой» антенны (противоположную клеевому слою и поверхности, на которую антенна наклеена) направить на ближайшую базовую станцию соответствующего оператора связи.
4. Штыревую антенну на магнитном/клейком основании размещать на металлическом основании вертикально, штырем вверх.

Возможные причины плохого качества связи при использовании беспроводных интерфейсов связи:

1. Ошибки в планировании радиопокрытия при размещении базовых станций.

В случае разворачивания сети базовых станций собственными силами или с привлечением подрядных организаций следует обратиться в компанию-разработчик соответствующей радиотехнологии для получения рекомендаций по радиопланированию, в том числе, по изменению местоположения и (или) ориентации базовых станций.

2. Неудачное местоположение или неверная ориентация антенны.

В случае неудачного расположения антенны следует смонтировать антенну в другом месте с соблюдением приведенных выше рекомендаций.

Рекомендации по использованию SIM-карт¶

Требования к SIM-карте:

формат miniSIM;

стандарт GSM (900/1800 МГц);

отключен контроль PIN-кода;

активирована услуга GPRS;

положительный баланс счета.

Для отключения PIN-кода и активации услуги GPRS следует предварительно установить SIM-карту в любой мобильный телефон и действовать согласно инструкции к телефону.

Рекомендации по подключению интерфейсов¶

Подключение интерфейса RS485 производить в соответствии со схемой, приведенной на рисунке Б.2.

Счетчик имеет внутреннее питание интерфейса RS485.

При подключении нескольких счетчиков в сеть по интерфейсу RS485 необходимо использовать топологию сети «общая шина».

Для улучшения качества связи рекомендуется для интерфейса RS485 применять согласующие резисторы. Согласующие резисторы должны устанавливаться на обоих концах линии RS485. Согласующие резисторы должны иметь сопротивление 120 Ом ±10 %. При суммарной длине линии RS485 менее 5 метров применение согласующих резисторов необязательно.

Сетевой адрес и пароли доступа¶

Правила формирования сетевых адресов различны для счетчика без индекса «D» и с индексом «D». Сетевой адрес счетчика без индекса «D» в коде находится в интервале от 1 до 239 включительно и соответствует трем последним цифрам серийного номера счетчика. В случае, если три последние цифры больше 239, то сетевой адрес соответствует двум последним цифрам. Сетевой адрес, равный 0, заменяется на 1. Примеры:

• серийный номер 38395190 –> сетевой адрес 190;
• заводской номер 38395790 –> адрес 90;
• заводской номер 38395700 –> адрес 1.

При использовании только протокола «Меркурий» без переключения на «СПОДЭС» допускается использовать кодировку пароля HEX:

• пароль первого уровня доступа по умолчанию 0x111111 (шесть единиц);
• пароль второго уровня доступа по умолчанию 0x222222 (шесть двоек).

Если в процессе работы требуется переключение протоколов, пароль счетчика без индекса «D» в коде должен устанавливаться в кодировке ASCII.

Сетевой адрес счетчика с индексом «D» в коде находится в интервале от 17 до 124 включительно и соответствует трем последним цифрам серийного номера счетчика. В случае, если три последние цифры больше 124, то сетевой адрес соответствует двум последним цифрам. Сетевой адрес, меньший 17, заменяется на «сетевой адрес + 10» до тех пор, пока сетевой адрес не станет 17 или более.

Примеры:

• заводской номер 38395190 –> сетевой адрес 90;
• заводской номер 38395790 –> адрес 90;
• заводской номер 38395700 –> адрес 20 (0 + 10 + 10);
• заводской номер 38395507 –> адрес 17 (7 + 10).

Пароль счетчика с индексом D в коде передается в кодировке ASCII:

• пароль первого уровня доступа по умолчанию 111111 (шесть единиц);
• пароль второго уровня доступа по умолчанию 2222222222222222 (шестнадцать двоек).

Пароль доступа одинаков для всех интерфейсов счетчика, т. е. при изменении пароля для одного интерфейса, этот же пароль будет установлен для остальных интерфейсов.

Паролем в кодировке ASCII для протокола «Меркурий» являются первые шесть символов пароля для протокола «СПОДЭС».

Заводские настройки¶

Заводские настройки счетчика приведены в Приложение В.

Порядок работы¶

Символы ЖКИ¶

Счетчик имеет ЖКИ и две кнопки управления навигацией по меню для отображения измеряемых величин и состояния счетчика.
Значения учтенной энергии по тарифным зонам и другие параметры могут быть считаны как с ЖКИ счетчика, так и через интерфейсы связи.
Счетчик обладает возможностью снятия показаний и прочей информации на встроенном ЖКИ без подключения сети.
Счетчик выдает показания на ЖКИ непосредственно в инженерных единицах, в частности, в кВт·ч при измерении активной энергии и в квар·ч при измерении реактивной энергии. ЖКИ имеет восемь десятичных разрядов, из них первые шесть индицируют целое значение электроэнергии в кВт·ч, а два разряда после запятой – значение электроэнергии в сотых долях кВт·ч.
При включении счетчика производится включение всех сегментов ЖКИ.
Все надписи на ЖКИ выводятся на русском языке, исключая значение «Cosφ». Внешний вид ЖКИ приведен на рисунке 6.2.

Рисунок 6.2 – Внешний вид ЖКИ

В основном поле ЖКИ отображается до 8 цифр значения выбранного параметра с единицами измерений, в дополнительном поле – до 8 цифр его OBIS-кода (тип по международной классификации IEC 62056-61). Высота цифр значения параметра и его OBIS-кода 12 и 8 мм соответственно.

Описание символов ЖКИ приведено в таблице 6.2.

Таблица 6.2 – Описание назначения символов ЖКИ

Список отображаемых параметров с соответствующими OBIS-кодами приведен в Приложение Д для счетчика без индекса «Х» и в Приложение E для счетчика с индексом «Х». Состав параметров, которые выводятся в автоматическом режиме, задается в настройках параметров индикации счетчика. Настройку можно выполнить с помощью ПО «Конфигуратор СПОДЭС».

Индикация счетчика без индекса «Х»¶

Для индикации значений параметров все параметры разделены на основные и вспомогательные и собраны по группам. К основным параметрам относятся показания электроэнергии нарастающим итогом и за определенные периоды. К вспомогательным параметрам относятся мгновенные текущие значения параметров (мощности, токи, напряжения и т. п.), а также диагностические параметры.

В счетчике используется два режима индикации:

• цикл автоматической индикации;
• ручной режим смены информации с помощью кнопок на лицевой панели.

Группы индикации и переходы между ними для настройки по умолчанию приведены на рисунке 6.3.

Рисунок 6.3 – Группы индикации по умолчанию и переходы между ними для счетчика без индекса «Х»

Перечень параметров, доступных для включения в группы индикации при индивидуальной настройке, приведен в Приложение Д.

В цикле автоматической индикации на ЖКИ последовательно выводится информация группы «главный экран». Состав параметров, которые выводятся в автоматическом режиме, зависит от настройки параметров индикации счетчика. Настройку можно выполнить с помощью ПО «Конфигуратор СПОДЭС».

Полный перечень параметров для добавления в цикл автоматической индикации приведен в Приложение Д.

Для перехода к группам параметров используется длительное (более трех секунд) нажатие кнопок, для выбора параметра в группе – короткое нажатие.

Пример перехода к ручному режиму и выбора группы основных параметров «Учтенная энергия за текущий день»: длинное нажатие левой кнопки пять раз до появления символа «ДЕНЬ», выбор показания по требуемому тарифу – короткие нажатия левой кнопки.

Пример выбора группы дополнительных параметров «Напряжение» и перехода к к отображению напряжения по фазе А: длинное нажатие правой кнопки три раза до появления символа «В», выбор фазных напряжений – короткие нажатия правой кнопки.

Индикация основных параметров (учтенной активной и реактивной энергии по каждому тарифу и суммы по всем тарифам) производится с указанием номера тарифа, с дискретностью 0,01 кВт∙ч или квар∙ч (два знака после запятой).

Счетчики, запрограммированные в однотарифный режим, обеспечивают вывод на ЖКИ значения потребляемой электроэнергии только по одному тарифу.

Пример отображения на ЖКИ учтенной активной энергии по первому тарифу приведен на рисунке 6.4.

Рисунок 6.4 – Отображение учтенной энергии

Пример отображения на ЖКИ текущего времени приведен на рисунке 6.5.

Рисунок 6.5 – Отображение текущего времени

Пример отображения на ЖКИ значения напряжения приведен на рисунке 6.6.

Рисунок 6.6 – Отображение значения напряжения

Индикация счетчика с индексом «Х»¶

Все параметры разделены на настраиваемые группы. В пределах каждой группы параметры отображаются по кадрам. Кадр представляет собой один экран с одним или несколькими параметрами.

Состав и порядок отображения групп, а также состав и порядок отображения параметров в группе настраиваются с помощью ПО «Конфигуратор СПОДЭС».

По умолчанию выполняется следующая настройка групп индикации:

• текущие значения потребленной энергии;
• текущие значения параметров сети;
• текущие значения за расчетный период;
• технологические параметры счетчика.

В первой группе смена кадров выполняется в автоматическом режиме. В любой из групп смена кадров может выполняться в ручном режиме с помощью кнопок.

Список параметров, доступных для индикации, а также перечень параметров и групп параметров, запрограммированных по умолчанию, приведены в Приложение Е.

В счетчике используется два режима индикации:

• цикл автоматической индикации;
• ручной режим смены информации с помощью кнопок на лицевой панели.

В ручном режиме работа кнопок организована следующим образом:

• короткое нажатие любой из кнопок производит смену кадра в группе;
• кадры прокручиваются в обе стороны (нажатие вправо — следующий кадр, влево — предыдущий);
• при длительном нажатии кнопки происходит смена групп индикации;
• прокрутка групп выполняется в обе стороны (вправо — следующая группа, влево — предыдущая группа).

При отсутствии нажатия на кнопки в течение заданного периода времени счетчик переходит в цикл автоматической индикации.

Группы индикации и переходы между ними для настройки по умолчанию приведены на рисунке 6.7.

Рисунок 6.7 – Группы индикации по умолчанию счетчика с индексом «Х»

Список параметров, доступных для включения в группы индикации при индивидуальной настройке, приведен в Приложение Е.
В цикле автоматической индикации на ЖКИ последовательно выводится информация первой группы.
Для перехода к другим группам параметров используется длительное (более трех секунд) нажатие кнопок, для перехода к следующему параметру в группе – короткое нажатие. Пример перехода к ручному режиму и выбора параметра «Напряжение» группы «Текущие значения параметров сети»: длительное нажатие правой кнопки, два коротких нажатия правой кнопки до появления символа «В».

Индикация GSM модуля¶

GSM модуль счетчика имеет светодиодную индикацию режимов работы. Назначение индикаторов указано на крышке отсека сменного модуля. Описание элементов индикации приведено в таблице 6.3.

Таблица 6.3 – Описание элементов индикации GSM модуля

Использование в составе системы учета¶

Для работы счетчика в составе автоматизированной системы учета необходимо провести конфигурирование параметров счетчика по любому из интерфейсов с помощью ПО Конфигуратор СПОДЭС, доступного на сайте предприятия-изготовителя https://www.incotexcom.ru/support/soft/service. Перечень и значения конфигурируемых параметров определяются эксплуатирующей организацией.

Для уменьшения затрат времени при пусконаладочных работах на объекте эксплуатации, рекомендуется проводить конфигурирование счетчика в условиях эксплуатирующей организации.

Контроль работоспособности¶

Признаки работоспособности счетчика:

• на ЖКИ счетчика отображается значение учтенной энергии по текущей тарифной зоне;
• индикатор функционирования счетчика светится;
• имеется связь со счетчиком по интерфейсам обмена данными.

При наличии на ЖКИ счетчика символа несанкционированного доступа и/или сообщений о событиях самодиагностики необходимо обратиться в эксплуатирующую организацию.

Счетчик фиксирует, в том числе, следующие неисправности по результатам самодиагностики:

• неисправность измерительного блока, включая неверные контрольные суммы метрологических коэффициентов;
• неисправность вычислительного блока, включая неверные контрольные суммы результатов вычислений;
• неисправность таймера, включая функционирование часов реального времени и неверные контрольные суммы конфигурационных параметров времени;
• неисправность блока питания;
• неисправность блока памяти с определением неисправной аппаратной части и поврежденного блока данных.

Перечень кодов событий самодиагностики приведен в Приложение Г.

Поверка¶

Счетчик подлежит государственному метрологическому контролю и надзору.
При выпуске из производства счетчик подвергается первичной поверке органами государственной метрологической службы или юридическими лицами, аккредитованными на право поверки. Поверка счетчика осуществляется в соответствии с методикой поверки МП-НИЦЭ-076-24.
Интервал между поверками – 16 лет.
Интервал между поверками на территории Республики Беларусь – 8 лет.
Интервал между поверками на территории Республики Казахстан – 8 лет.
В процессе эксплуатации счетчик подвергается периодической и внеочередной поверке. После ремонта счетчик подлежит обязательной поверке. Результаты поверок заносятся в формуляр.

Техническое обслуживание¶

Счетчик предназначен для непрерывной круглосуточной эксплуатации без обязательного присутствия обслуживающего персонала.
К работам по техническому обслуживанию счетчика допускаются лица, прошедшие инструктаж по технике безопасности и имеющие квалификационную группу по электробезопасности не ниже III до 1000 В.
Перечень работ по техническому обслуживанию и их периодичность приведены в таблице 8.1.

Таблица 8.1 – Работы по техническому обслуживанию

Удаление пыли с поверхности счетчика производится чистой, мягкой обтирочной ветошью.

Для проверки надежности подключения силовых и интерфейсных цепей счетчика необходимо:

1. Обесточить счетчик.
2. Удалить пломбу на крышке силовых зажимов.
3. Открыть крышку.
4. Удалить пыль с силовых зажимов с помощью кисти.
5. Убедиться, что каждый провод зажат, слегка потянув за него.
6. Подтянуть винты силовых зажимов при необходимости.
7. Закрыть крышку, зафиксировав защелками.
8. Опломбировать крышку.
9. Сделать запись в формуляре счетчика в разделе «Особые отметки».

В случае разряда основной встроенной батареи, на объекте эксплуатации в счетчик может быть установлена дополнительная батарея, которая устанавливается внутри корпуса отдельно и независимо от основной встроенной батареи.

Порядок установки дополнительной батареи:

1. Обесточить счетчик.
2. Удалить пломбу на крышке ЖКИ.
3. Открыть крышку ЖКИ.
4. Извлечь батарею из счетчика движением вверх легким покачиванием и без лишний усилий.
5. Установить новую батарею в держатель, соблюдая полярность.
6. Закрыть крышку ЖКИ.
7. Опломбировать крышку ЖКИ пломбой обслуживающей организации.
8. Сделать запись в формуляре счетчика в разделе «Особые отметки».

Дополнительную батарею возможно приобрести на предприятии-изготовителе или в специализированных магазинах. Требуемые технические характеристики батареи:

• типоразмер батареи 1/2АА (14250);
• номинальное напряжение 3,6 В;
• электрохимическая система LiSOCl2.

Рекомендуемые типы и производители батарей: SB-AA02 (TEKCELL), ER14250 (EEMB), LS14250 (SAFT), TL-4902 (TADIRAN).

Текущий ремонт¶

Текущий ремонт счетчика осуществляется предприятием-изготовителем или юридическими и физическими лицами, имеющими лицензию на проведение ремонта счетчика.

После проведения ремонта счетчик подлежит поверке.

Транспортирование¶

Условия транспортирования счетчика в транспортной таре предприятия-изготовителя должны соответствовать ГОСТ 31819.11-2012, ГОСТ 22261-94 группа 4 с дополнениями:

• температура окружающего воздуха от минус 50 до плюс 70 °С;
• относительная влажность воздуха не более 95 % при температуре 30 °С.

Вид отправок – мелкий малотоннажный.

Счетчик должен транспортироваться в крытых железнодорожных вагонах, перевозиться автомобильным транспортом с защитой от дождя и снега, водным транспортом, а также транспортироваться в герметизированных отапливаемых отсеках самолетов в соответствии с документами:

• «Правила перевозок грузов автомобильным транспортом», утвержденные министерством автомобильного транспорта;
• «Правила перевозок грузов железнодорожным транспортом», утвержденные министерством путей сообщения;
• «Технические условия погрузки и крепления грузов в вагонах и контейнерах», утвержденные министерством путей сообщения;
• «Руководство по грузовым перевозкам на внутренних воздушных линиях», утвержденное министерством гражданской авиации.

При погрузочно-разгрузочных работах и транспортировании должны соблюдаться требования манипуляционных знаков на упаковке счетчика.

Хранение¶

Счетчик должен храниться в упаковке в складских помещениях потребителя (поставщика), условия хранения должны соответствовать ГОСТ 31819.11-2012, ГОСТ 22261-94 группа 4 с дополнениями:

• температура окружающего воздуха от минус 50 до плюс 70 °С;
• относительная влажность воздуха не более 95 % при температуре 30 °С.

В местах хранения счетчика воздух не должен содержать токопроводящей пыли и примесей, вызывающих коррозию металлов и разрушающих изоляцию.

Правила и условия реализации и утилизации¶

Реализация счетчика осуществляется через розничные и оптовые дилерские сети торговых партнеров, заключивших с изготовителем договор о реализации продукции.
При реализации счетчика должны соблюдаться правила обращения на рынке, установленные статьей 3 ТР ТС 004/2011 «О безопасности низковольтного оборудования», требования к реализации товаров потребителям, установленные в Законе РФ от 07.02.1992 № 2300-1 «О защите прав потребителей».
Утилизации подлежит счетчик, выработавший ресурс и непригодный для дальнейшей эксплуатации (сгоревший, разбитый, значительно увлажненный и т. п.).
После передачи на утилизацию и разборки счетчика, детали конструкции, годные для дальнейшего употребления, не содержащие следов коррозии и механических воздействий, допускается использовать в качестве запасных частей.
Свинцовые пломбы и литиевые батареи подлежат сдаче в соответствующие пункты приема.
Остальные компоненты счетчика являются неопасными отходами класса V, не содержат веществ и компонентов, вредно влияющих на окружающую среду и здоровье человека, поэтому особых мер по защите при утилизации не требуется.
Счетчик не содержит драгметаллов.
Детали корпуса счетчика сделаны из ABS-пластика и поликарбоната и допускают вторичную переработку.
Электронные компоненты, извлеченные из счетчика, дальнейшему использованию не подлежат.

Приложение А Габаритный чертеж¶

Рисунок А.1 – Габаритный чертеж

Приложение Б Схема подключения к электропитанию и подключение интерфейсов¶

Рисунок Б.1 – Схема подключения к электропитанию

Рисунок Б.2 – Схема подключения интерфейсов и вспомогательных цепей

Приложение В Заводские настройки счетчиков¶

Приложение Г Перечень кодов событий самодиагностики¶

Приложение Д Список параметров индикации счетчиков без индекса «Х»¶

Таблица Д.1 – Список основных параметров

Таблица Д.2 – Список вспомогательных параметров

Приложение Е Список параметров индикации счетчиков с индексом «Х»¶

Таблица Е.1 – Список параметров индикации

Таблица Е.2 – Группы параметров индикации по умолчанию
