LpWAN конфигуратор

06/10/2023¶

Общие сведения¶

Назначение¶

Приложение LpWAN Конфигуратор предназначено для настройки работы в составе систем сбора данных ведущих счетчиков модификаций G1, G5, G6, F09 с модулями NB-IoT, DUAL SIM, модулем с одной SIM картой, XNB, а также ведомых счетчиков, подключенных к модулям ведущих по интерфейсу RS485.

В приложении выполняется пошаговая настройка передачи данных счетчиков в системы сбора данных. Описание шагов настройки приведено в таблице 1.1.

Таблица 1.1 – Шаги настройки

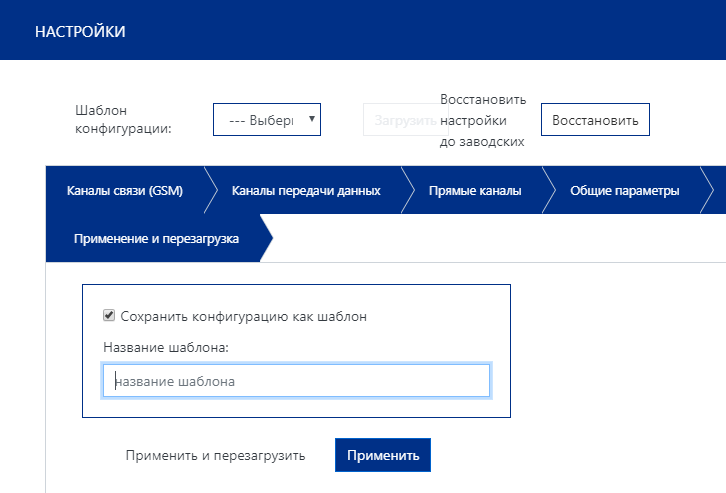

Конфигурацию параметров настройки можно сохранить и применять в дальнейшем для быстрого выполнения типовой настройки.

Режимы передачи данных¶

Модули NB-IoT и DUAL SIM могут работать одновременно в двух режимах передачи данных:

• режим инициативной передачи данных;
• режим прямого канала.

Пример схемы работы в разных режимах приведен на рисунке 1.1

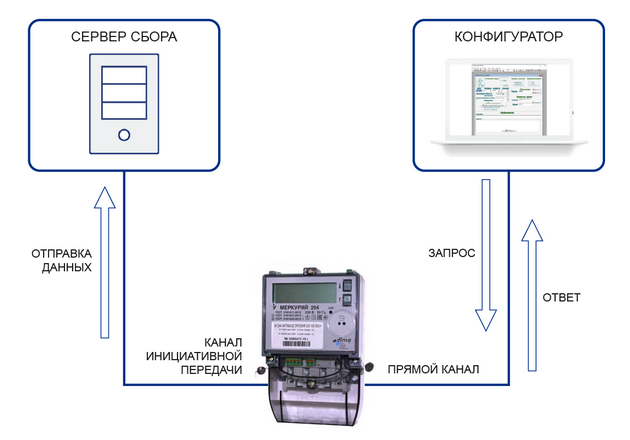

Рисунок 1.1 – Схема работы в разных режимах передачи

Для работы в любом из режимов необходимо настроить канал связи по рекомендациям сотового оператора и параметры синхронизации с сервером точного времени. Для модуля DUAL SIM необходимо дополнительно выбрать приоритетную SIM карту и установить время переключения между каналами, см. п. Настройка каналов связи.

Модуль XNB работает только в режиме инициативной передачи данных, настройку канала связи для него выполнять не требуется.

Инициативная передача данных¶

В режиме инициативной передачи данных счетчик является инициатором передачи данных:

• архивов;
• текущих значений;
• журналов событий;
• оперативных событий.

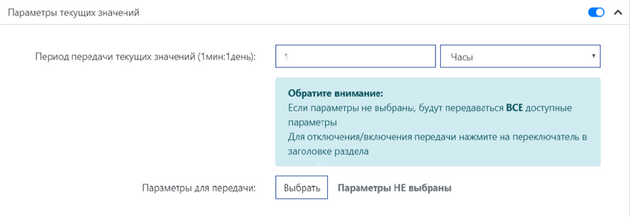

Настройка времени передачи данных и состава передаваемых данных для режима инициативной передачи выполняется на нижнем уровне в приложении LpWAN Конфигуратор. При этом с вышестоящего уровня управления доступны функции конфигурирования счетчика и управления счетчиком.

Для счетчика с модулем NB-IoT режим инициативной передачи данных является основным режимом работы. Режим прямого канала является опциональным. К модулю NB-IoT можно подключить по интерфейсу RS485 не более трех ведомых счетчиков.

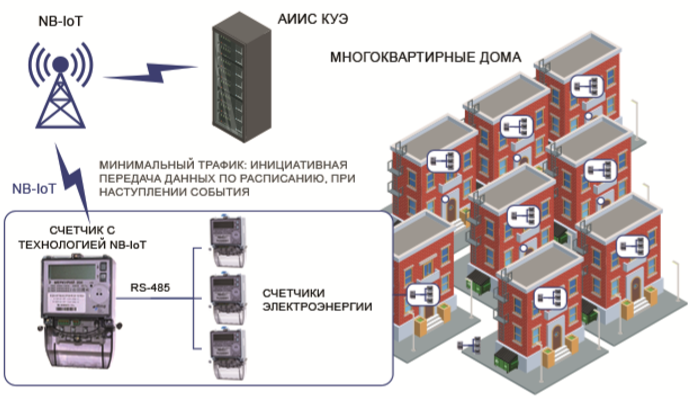

Схема работы счетчика со встроенным модулем NB-IoT в составе АИИС КУЭ в режиме инициативной передачи данных приведена на рисунке 1.2.

Рисунок 1.2 – Схема работы счетчика с модулем NB-IoT в составе АИИС КУЭ

Для настройки работы модуля NB-IoT в режиме инициативной передачи данных необходимо:

1. Настроить каналы связи, см. п. Настройка каналов связи.
2. Описать параметры связи и режимы работы с серверами сбора данных,
   см. п. Для модулей NB-IoT и DUAL SIM.
3. Настроить часовой пояс и ограничения трафика, см. п. Настройка общих параметров.

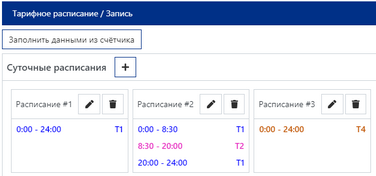

4. Настроить параметры связи со счетчиком, расписание передачи данных и состав передаваемых данных для ведущего и ведомых счетчиков, см. п. Настройка параметров счетчиков.
5. Применить выполненные настройки, см. п. Применение параметров.
6. Убедиться, что установлена связь с модулем и SIM карта зарегистрирована в сети оператора связи, см. п. Установление связи с модулем.

Счетчик с модулем XNB работает в режиме инициативной передачи данных. Регистрация модулей XNB выполняется службой маршрутизации автоматически после начала их работы в сети. Информация об адресах и портах серверов АИИС КУЭ, на которые следует отправлять информацию, так же хранится в службе маршрутизации.

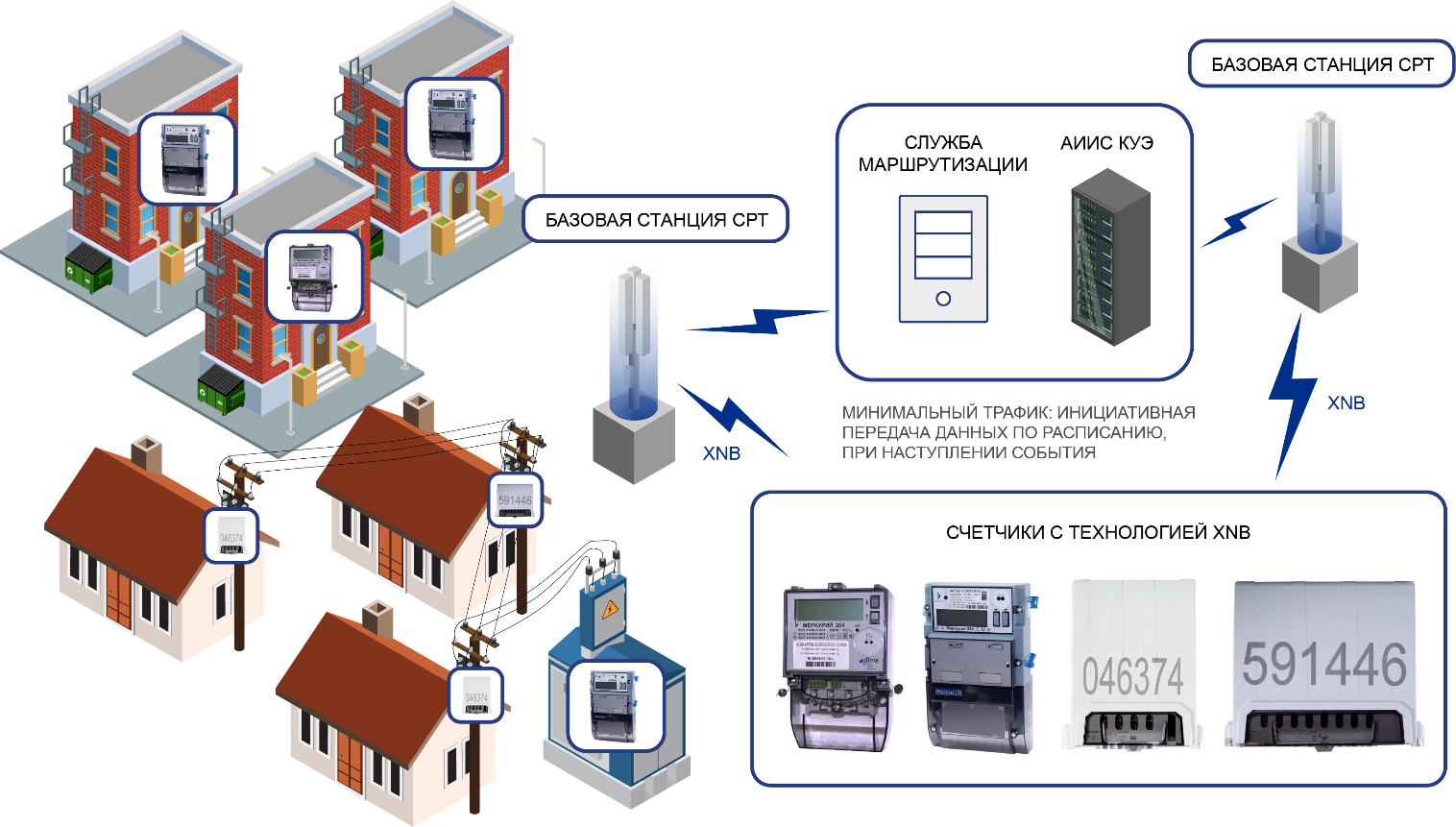

Схема работы счетчиков со встроенным модулем XNB в составе АИИС КУЭ приведена на рисунке 1.3.

Рисунок 1.3 – Схема работы счетчиков с модулем XNB в составе АИИС КУЭ

Для настройки работы в режиме инициативной передачи данных необходимо:

1. Ввести периодичность отправки данных, см. п. Для модуля XNB.
2. Настроить часовой пояс и ограничения трафика, см. п. Настройка общих параметров.
3. Настроить параметры связи со счетчиком, расписание передачи данных и состав передаваемых данных, см. п. Настройка параметров счетчиков.
4. Применить выполненные настройки, см. п. Применение параметров.

Прямой канал¶

В режиме прямого канала счетчики передают данные по запросу из системы верхнего уровня. Настройка времени запросов данных и прочих параметров обмена данными выполняется в системе верхнего уровня.

Для счетчика с модулем DUAL SIM основным режимом работы является режим прямого канала. Режим инициативной передачи данных является опциональным. Для работы в режиме прямого канала к счетчику с модулем DUAL SIM можно подключить 64 и более ведомых счетчиков. В режиме инициативной передачи данных будут работать не более трех ведомых счетчиков.

Для настройки работы в режиме прямого канала необходимо:

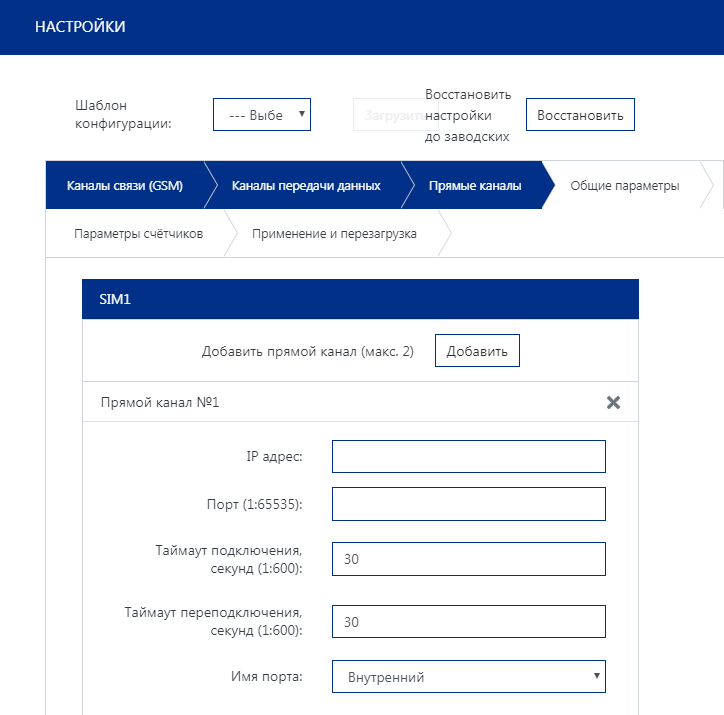

1. Настроить каналы связи, см. п. Настройка каналов связи.
2. Описать параметры связи и режимы работы с серверами сбора данных для каждой SIM карты, см. п. Для модуля XNB.
3. Применить выполненные настройки, см. п. Применение параметров.
4. В системе верхнего уровня настроить параметры связи со счетчиками, расписание запросов данных и пр. Состав параметров настройки зависит от возможностей системы верхнего уровня.

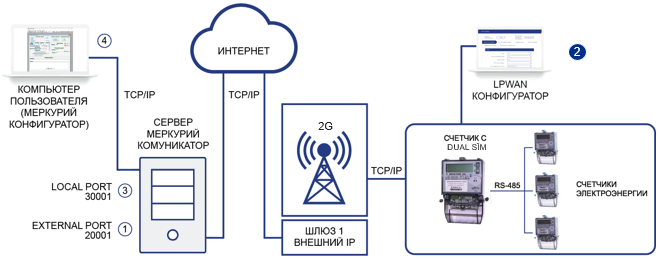

Схема работы счетчика со встроенным модулем DUAL SIM в составе системы АИИС КУЭ приведена на рисунке 1.4. На схеме продемонстрирована возможность работы в двух режимах: прямой канал и инициативная передача данных.

Рисунок 1.4 – Схема работы счетчика с модулем DUAL SIM в составе АИИС КУЭ

Конфигурирование счетчиков¶

Как правило, конфигурирование выполняется при непосредственном подключении к счетчику через оптопорт. Рекомендуется предварительно выполнить спецификацию системы и установить конфигурационные параметры счетчиков на предприятии-изготовителе.

На объектах счетчики могут располагаться в труднодоступных точках, где конфигурирование при непосредственном подключении к счетчику затруднено. Если предварительное конфигурирование счетчика не выполнено, следует выполнить конфигурирование “по воздуху”.

• Для счетчиков, принадлежащих локальной сети, имеющих “серый IP адрес”, удаленное конфигурирование выполняется в режиме TCP IP.
• Для счетчиков с модулем NB-IoT с SIM картами, поддерживающими режим Non IP Data Delivery (NIDD) конфигурирование выполняется в режиме NIDD.

Режим TCP IP¶

Запросы от приложения Конфигуратор и ответы счетчика передаются по протоколу TCP IP (IPv4). ПО Меркурий Коммуникатор обеспечивает канал связи для обмена данными счетчика с приложением Конфигуратор, если счетчик имеет "серый" IP-адрес. Механизм работы ПО Меркурий Коммуникатор в данном случае заключается в замене адреса и порта устройства при прохождении пакета в одну сторону и обратной замене адреса и порта назначения в ответном пакете.

Пакет передается в стандартном виде с IP&UDP заголовком перед телом запроса.

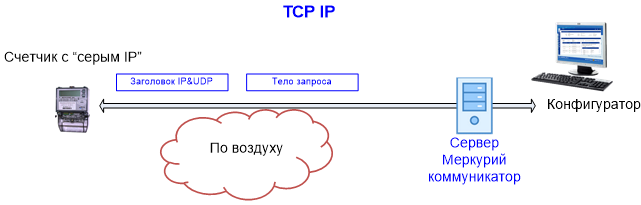

Рисунок 1.5 – Конфигурирование счетчика в режиме TCP IP

Режим NIDD¶

Запросы от приложения Конфигуратор передаются по протоколу TCP IP в ПО Меркурий Коммуникатор. ПО Меркурий Коммуникатор в данном случае транслирует запросы TPC IP в формат, принимаемый службой SCEF на платформе мобильного оператора. Аналогично ответы счетчика транслируются в формат протокола TPC IP для передачи ответов приложению Конфигуратор.

Все задачи доставки запросов и ответов между счетчиком и ПО Меркурий Коммуникатор выполняет служба SCEF мобильного оператора. При обмене информацией передается только тело запроса. На платформе мобильного оператора сохраняется информация об идентификации счетчика и об адресе (URL), на который доставляются ответы счетчика. Таким образом траектория запросов и ответов определяется однозначно.

Регистрация идентификационной информации выполняется один раз на платформе мобильного оператора в соответствии с действующими инструкциями оператора. На платформе оператора можно зарегистрировать группу счетчиков, имеющих общие параметры и единый адрес доставки пакетов.

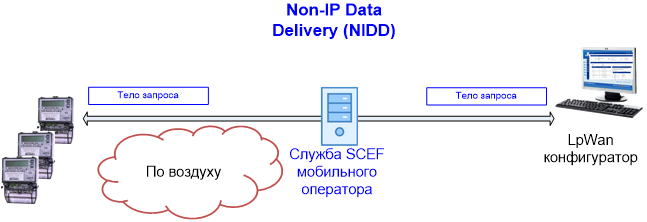

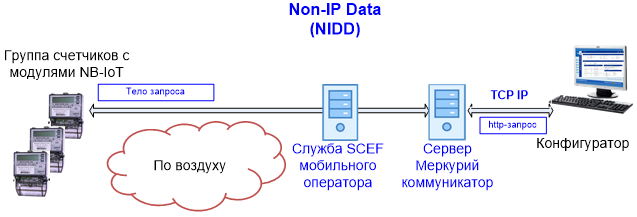

Рисунок 1.6 – Конфигурирование счетчика в режиме NIDD

Работа с приложениями системы верхнего уровня может быть организована по аналогичной схеме, если приложения системы не поддерживают режим NIDD.

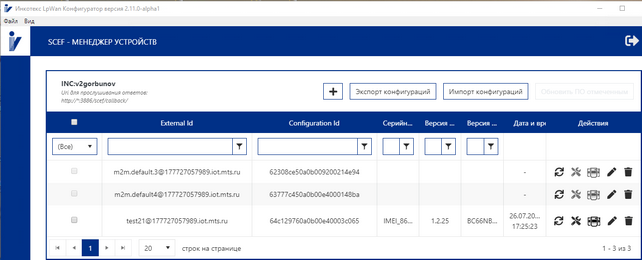

Режим SCEF – Менеджер устройств¶

Режим SCEF – Менеджер устройств отличается от режима NIDD возможностями работы с несколькими устройствам и расширенной функциональностью. В режиме SCEF – Менеджер устройств обеспечивается:

• Работа с конфигурациями, включая чтение, редактирование, удаление, импорт и экспорт конфигураций;
• Конфигурирования модемов;
• Обновление ПО модемов, включая массовое удаленное обновление;
• Чтение данных и управление счетчиками электроэнергии.

Конфигурирование модемов в режиме NIDD¶

В приложении LpWAN Конфигуратор доступно удаленное конфигурирование модемов в режиме NIDD.

Для выполнения удаленного конфигурирования модема он должен быть предварительно установлен в режим работы NIDD или IPv4 + NIDD на предприятии-изготовителе.

Все задачи доставки запросов и ответов между модемом счетчика и ПО LpWAN Конфигуратор выполняет служба SCEF мобильного оператора. При обмене информацией передается только тело запроса.

Рисунок 1.7 – Конфигурирование модема счетчика в режиме NIDD

Особенности работы с модулями¶

Формы интерфейса пошаговой настройки приложения LpWAN Конфигуратор зависят от типа модуля, с которым установлена связь. Например, блок выбора приоритетной SIM карты отображается только при соединении с модулем DUAL SIM. Блоки настройки, где используется протокол IP, не отображаются для модуля XNB.

В таблице 1.2 приведено описание возможностей доступа к блокам параметров настройки.

Таблица 1.2 – Особенности работы с модулями

Параметры по умолчанию¶

Для обмена по протоколу СПОДЭС установлен пароль счетчика по умолчанию 2222222222222222 (шестнадцать двоек).

Для обмена по протоколу Меркурий установлен пароль 222222 (шесть двоек) в кодировке ASCII, 020202020202 в кодировке HEX.

Пароль модуля при выпуске и после восстановления заводских настроек в приложении LpWAN Конфигуратор – lpwanwritepassword.

Пароль модуля после проверки и заводской настройки – Ab 1234. С данным паролем модули поступают Заказчику.

По согласованию с Заказчиком на предприятии-изготовителе может быть выполнена дополнительная настройка параметров конфигурации в соответствии с заполненным Опросным листом, предоставленным Заказчиком, см. Приложение 3 Опросный лист.

Если Опросный лист не предоставлен Заказчиком, поля для ввода значений параметров настройки в приложении LpWAN Конфигуратор будут пустыми.

Предварительные требования¶

Перечень требований¶

Для конфигурирования счетчика со встроенным модулем необходимо выполнение следующих условий:

1. В счетчик установлена антенна и SIM карта (SIM карты) в соответствии с рекомендациями, приведенными в документе «Руководство по эксплуатации» на счетчик.

2. На компьютер, который используется при конфигурировании, установлен драйвер USB. Драйвер доступен для скачивания на сайте ООО «НПК «ИНКОТЕКС» https://www.incotexcom.ru/support/soft.
3. На компьютер установлено приложение LpWAN Конфигуратор. Приложение доступно для скачивания на сайте https://www.incotexcom.ru/support/soft,
   или по запросу, порядок установки приведен в п.  Установка LpWAN Конфигуратор.
4. Компьютер подключен к счетчику с помощью преобразователя интерфейсов Меркурий 255.1 (USB – оптопорт) производства ООО «НПК «ИНКОТЕКС» или преобразователя других производителей с аналогичными характеристиками, порядок подключения приведен в п. Подключение компьютера к счетчику.
5. Известен номер назначенного COM порта, порядок идентификации приведен
   в п. Определение номера COM порта.
6. На компьютер, который используется при конфигурировании, установлено приложение Конфигуратор трехфазных счетчиков. Приложение доступно для скачивания на сайте ООО «НПК «ИНКОТЕКС» https://www.incotexcom.ru/support/soft. Данное приложение можно использовать также для однофазных счетчиков.
7. Ведомые счетчики физически подключены к модулю по интерфейсу RS485 в соответствии с рекомендациями, приведенными в документе «Руководство по эксплуатации» на счетчик.

Установка LpWAN Конфигуратор¶

Для установки приложения LpWAN Конфигуратор выполните следующие действия:

1. Скачайте дистрибутив Инкотекс LpWan Конфигуратор Setup XXX, где XXX – номер версии приложения.
2. Запустите исполняемый файл Инкотекс LpWan Конфигуратор Setup XXX.exe.

В результате выполненных действий приложение LpWAN Конфигуратор будет установлено на компьютер и автоматически запущено.

Пиктограмма приложения появится на рабочем столе.

Подключение компьютера к счетчику¶

Для подключения компьютера к счетчику выполните следующие действия:

1. Подключите преобразователь интерфейсов Меркурий 255.1 (USB – оптопорт) к компьютеру с помощью кабеля USB – miniUSB.
2. Установите преобразователь Меркурий 255.1 на передней панели счетчика, совместив выступ на фланце преобразователя с канавкой под выступ на поверхности счетчика.
3. Включите счетчик.

В результате выполненных действий компьютер будет подключен к счетчику и будет назначен номер COM порта для преобразователя интерфейсов.

Определение номера COM порта¶

Для определения номера назначенного COM порта выполните следующие действия:

1. Запустите диспетчер устройств Windows: Пуск –> Панель управления –> Диспетчер устройств.

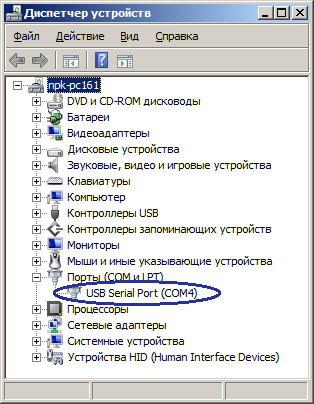

2. Откройте раздел Порты (СОМ и LPT ) и убедитесь, что преобразователь Меркурий 255.1 определился как USB Serial Port ( COM х), где x – номер порта.

3. Проверьте, что назначенный USB Serial Port ( COM х) не используется на компьютере сторонними программами.

Инструкции¶

Восстановление подключения¶

Для выполнения конфигурирования модуля необходимо установить связь со счетчиком, в котором установлен модуль, после чего выполнить настройку параметров.

В режиме конфигурирования данные от счетчиков в систему сбора данных верхнего уровня не передаются. Через 2-5 минут работы в режиме конфигурирования модуль автоматически выходит из режима конфигурирования и возвращается в рабочий режим.

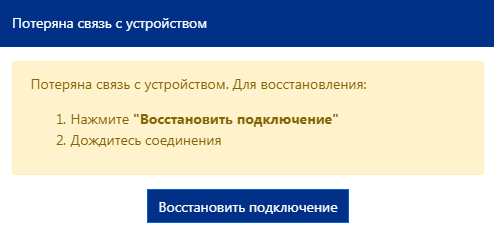

При этом появляется сообщение о потере связи с устройством. Для продолжения конфигурирования нажмите кнопку Восстановить подключение.

Установление связи с модулем¶

Связь через оптопрот¶

Для установления связи с модулем:

1. Запустите программу Инкотекс LpWan Конфигуратор.

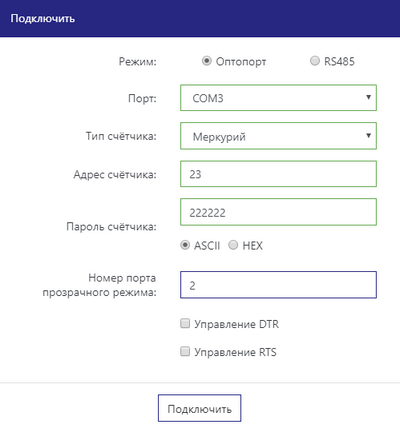

2. Введите параметры на форме Подключить:

• Режим – выберите режим Оптопорт;
• Порт – номер COM порта в соответствии с п. Определение номера COM порта;
• Тип счетчика – протокол счетчика: СПОДЭС/Меркурий, необходимо выбрать протокол, установленный на счетчике для оптопорта;
• Адрес счетчика – сетевой адрес по умолчанию:
  • три последние цифры заводского номера, если это число < 124;
  • две последние цифры, если число из трех последних цифр > 124;
  • если адрес меньше 10, то к нему прибавляется 10 до тех пор, пока адрес не станет больше 17;
• Пароль счетчика – по умолчанию 2222222222222222 (шестнадцать двоек) для протокола СПОДЭС, 222222 (шесть двоек) для протокола Меркурий;
• Кодировка – по умолчанию ASCII;
• Номер порта прозрачного режима – номер порта, предназначенного для организации прозрачного канала (от 1 до 4);
• Управление DTR – если флаг установлен, будет выполняться управление по готовности выходных данных (Data Terminal Ready);
• Управление RTS – если флаг установлен, будет выполняться управление по запросу для передачи данных (Request To Send).
  3. Нажмите кнопку Подключить.

Связь по технологии NIDD¶

Для подключения по технологии передачи non-IP трафика (NIDD) предварительно требуется:

• специализированная SIM карта;
• активация услуги NIDD (в МТС: NB-IoT. M2M Менеджер 2.0. SCEF APN) для используемой SIM карты;
• активация услуги NIDD Пакет сообщений;
• оформление подписки для получения доступа к сервису SCEF (единое окно доступа к сервисам оператора, отвечающим за управление NIDD устройством в сети NB-IoT);
• выполнение первичной настройки модуля (операции смены пароля, регистрации в сети и пр.) только при установлении связи через оптопорт.

Для установления связи с модулем:

1. Запустите программу Инкотекс LpWan Конфигуратор.

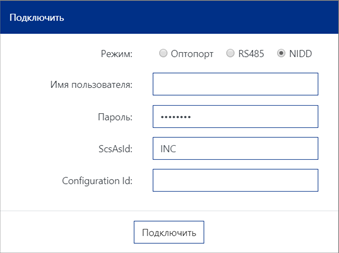

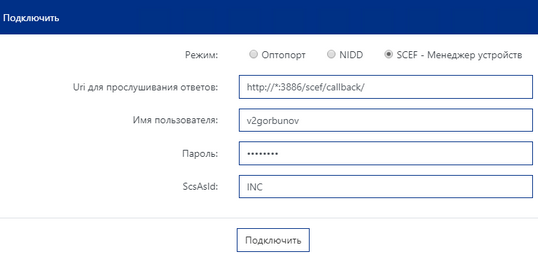

2. Введите параметры на форме Подключить:

• Режим – выберите режим NIDD;
• Имя пользователя – логин в учетной записи (NIDD аккаунты в ЛК);
• Пароль – логин в учетной записи (NIDD аккаунты в ЛК);
• ScsAsId – ID приложения;
• Configuration Id – идентификатор устройства (параметр configurationid в конфигурации подписки).

3. Нажмите кнопку Подключить.

Состояние устройства¶

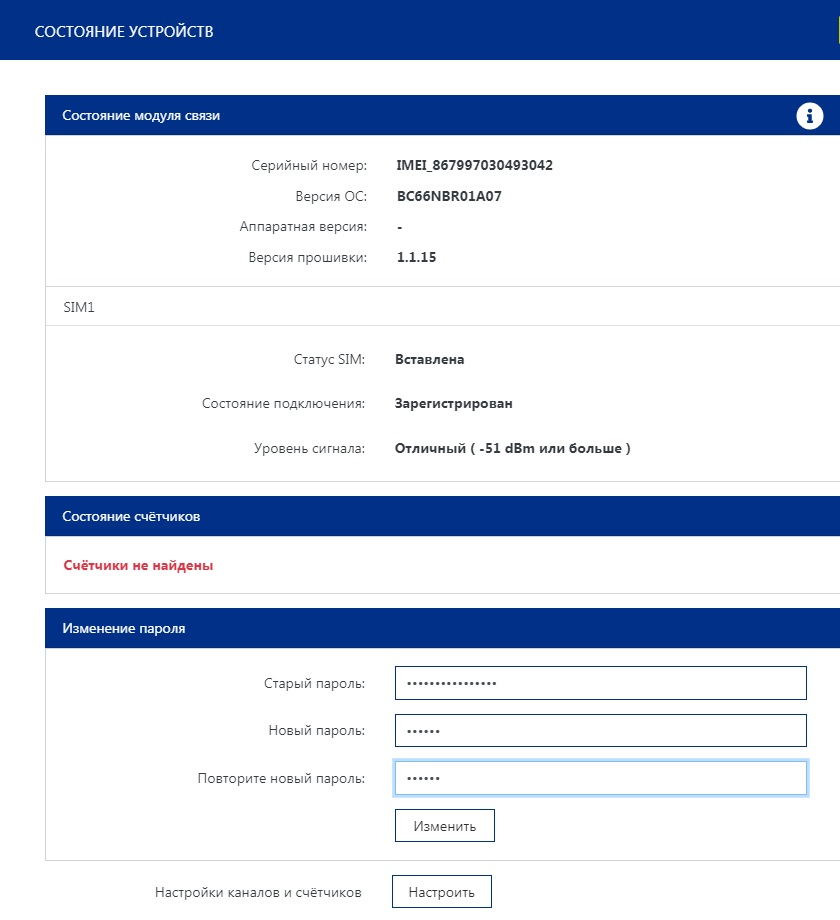

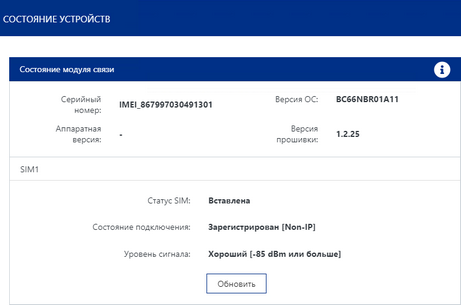

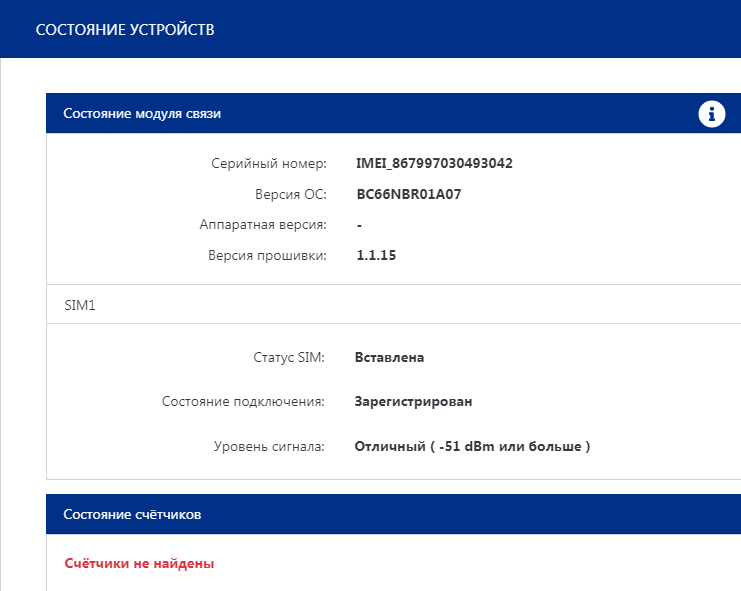

При успешном подключении к модулю отображается форма Состояние устройств. В противном случае появляется сообщение об ошибке.

В блоке Состояние модуля связи отображается информация о подключенном модуле и состоянии связи:

• Серийный номер – серийный номер модуля;
• Версия ОС – версия операционной системы;
• Аппаратная версия – аппаратная версия модуля;
• Версия прошивки – версия прошивки;
• Статус SIM * – наличие установленной SIM карты;
• Состояние подключения* – сведения о регистрации в сети оператора сотовой связи;
• Уровень сигнала* – качественная и количественная (dBm) оценка уровня сигнала.

* Блок SIM 1 не отображается для модуля XNB.

В блоке Состояние счетчиков будет отображаться информация Счетчики не найдены, до тех пор, пока не будет выполнена корректная настройка параметров счетчиков, см. п. Настройка параметров счетчиков. После завершения конфигурирования в блоке будет отображаться информация о подключенных счетчиках, например, Счетчик № 1 – Подключен.

Изменение пароля модуля¶

Для сохранения параметров конфигурации необходимо изменить пароль модуля по умолчанию.

Пароль модуля должен удовлетворять следующим требованиям:

• не менее шести символов;
• не менее одной заглавной буквы;
• не менее одной прописной буквы;
• не менее одной цифры.

Порядок изменения пароля:

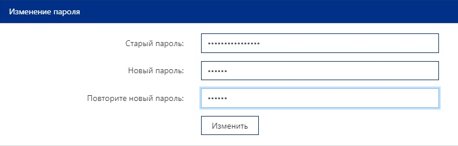

1. Заполните поля в блоке Изменение пароля:

• Старый пароль – Ab1234;
• Новый пароль – в соответствии с требованиями к паролю;
• Повторите новый пароль – введите новый пароль повторно.

2. Нажмите кнопку Изменить.

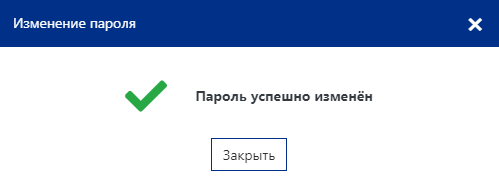

3. Дождитесь сообщения об успешном изменении пароля.
4. Нажмите кнопку Закрыть.

Пошаговая настройка¶

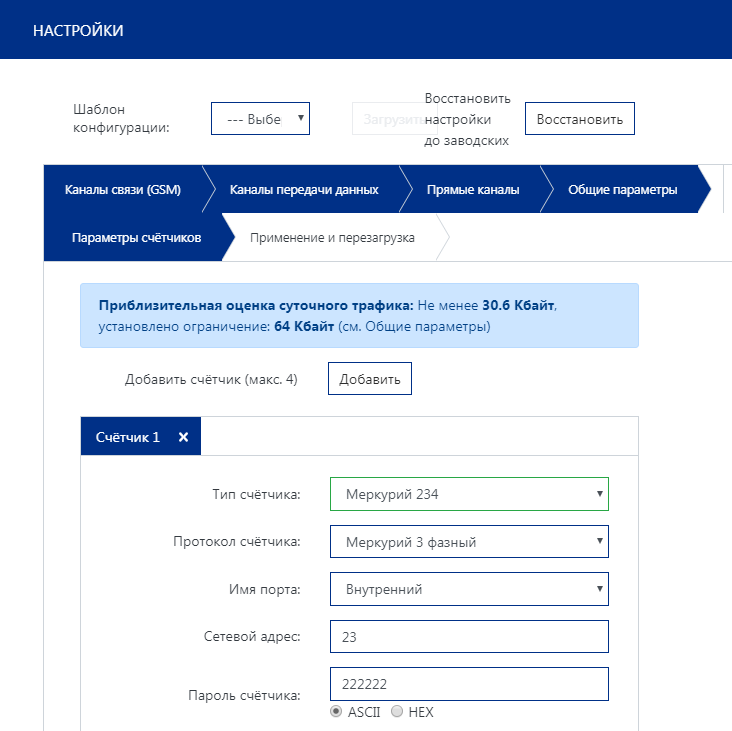

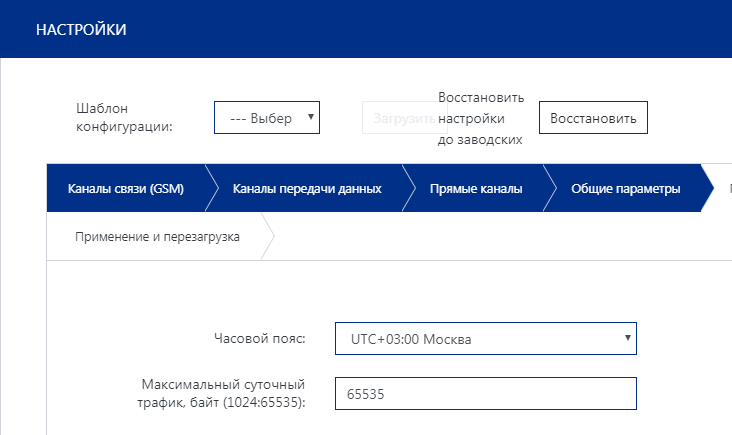

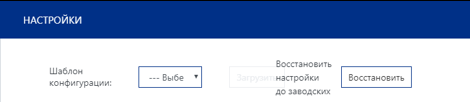

Для перехода к пошаговой настройке нажмите кнопку Настроить в нижней части формы Состояние устройств.

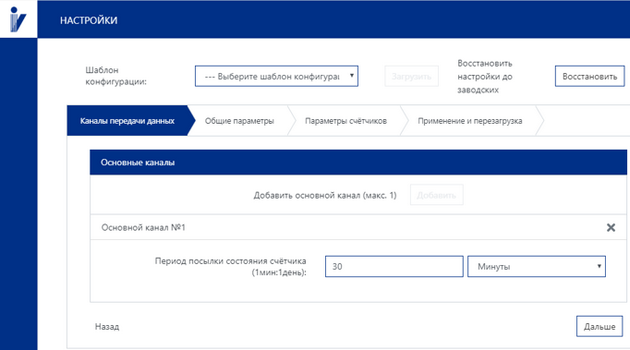

Настройка параметров выполняется последовательно по шагам в мастере настройки. После выполнения необходимых действий по вводу параметров на форме нажмите кнопку Дальше для перехода к выполнению следующего шага. Для возвращения к предыдущему шагу нажмите кнопку Назад.

Настройка каналов связи¶

Настройка каналов связи выполняется для обоих режимов передачи данных: инициативной передачи и режима прямого канала.

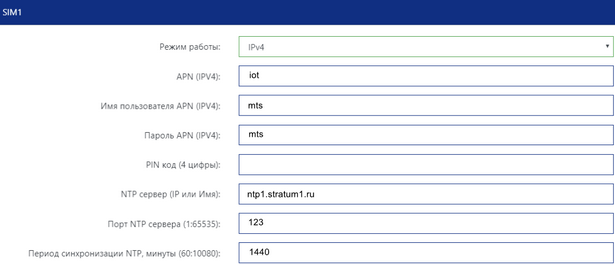

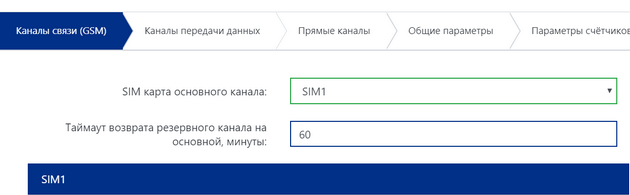

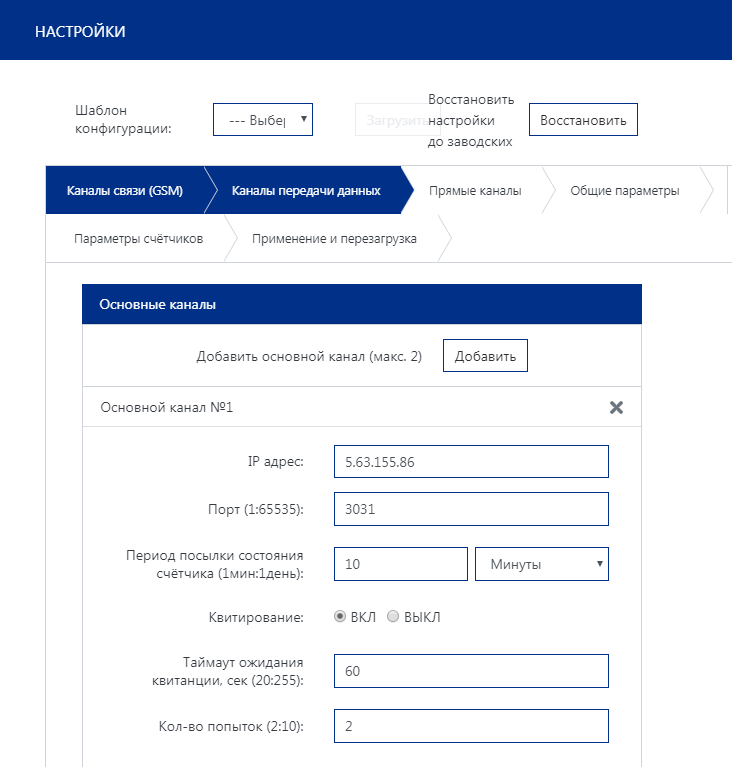

На форме выполняется настройка параметров связи (APN) по рекомендациям оператора сотовой связи и настройка автосинхронизации с сервером точного времени. Для модуля DUAL SIM выбирается приоритетный канал связи.

1. Для модуля DUAL SIM введите параметры:

• SIM карта основного канала – выберите приоритетный канал передачи, ассоциированный с SIM картой: SIM1 или SIM2;
• Таймаут возврата резервного канала на основной, минуты – время ожидания для переключения с резервного канала на основной. Переключение на резервный канал выполняется автоматически после потери связи по основному каналу.

2. Выберите режим работы SIM карты в сети оператора связи в блоке SIM1 в поле Режим работы. Доступные режимы работы:

• NIDD – применяется для передачи данных по технологии NIDD;
• IPv4 + NIDD – по умолчанию модуль работает в режиме NIDD, переходит в режим IPv4 по команде системы верхнего уровня и работает в нем до получения команды перезагрузки;
• IPv4 – применяется для работы про протоколу TCP IP.

3. Введите параметры настройки в соответствии с рекомендациями, приведенными на сайте оператора сотовой связи:

Для режима работы IPv4:

• APN (IPv4) – имя точки доступа;
• Имя пользователя APN (IPv4)– имя пользователя;
• Пароль APN (IPv4)– пароль;
• PIN код (4 цифры)– не задается в соответствии с требованиями к SIM карте, см. документ «Руководство по эксплуатации» на счетчик.

Для режима работы NIDD:

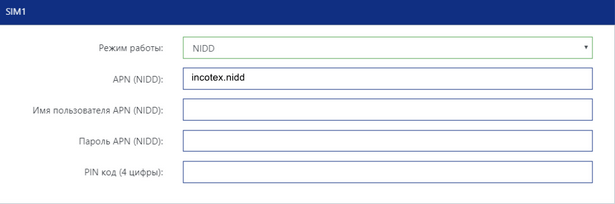

• APN (NIDD) – имя точки доступа NIDD (вводится в личном кабинете);
• Имя пользователя APN (NIDD) – логин в учетной записи (NIDD аккаунты в ЛК);
• Пароль APN (NIDD)– пароль в учетной записи (NIDD аккаунты в ЛК);
• PIN код (4 цифры)– не задается в соответствии с требованиями к SIM карте, см. документ «Руководство по эксплуатации» на счетчик.

Для режима работы IPv4 + NIDD введите все параметры, приведенные для режимов IPv4 и NIDD.

4. Введите параметры настройки сервера точного времени:

• NTP сервер (IP или имя) – IP-адрес или доменное имя NTP сервера;
• Порт NTP сервера – номер порта в диапазоне от 1 до 65535;
• Период синхронизации NTP – период синхронизации с NTP сервером в минутах в диапазоне от 60 до 10080 мин.

5. Введите параметры настройки по рекомендациям оператора сотовой связи и параметры настройки сервера точного времени для второй SIM карты. Данный пункт выполняется только для модуля DUAL SIM с двумя SIM картами.
6. Нажмите кнопку Дальше в нижней части формы.

Настройка каналов передачи данных¶

Для модулей NB-IoT и DUAL SIM¶

При настройке каналов выполняется настройка работы с несколькими серверами (основными и резервными) в режиме инициативной передачи данных.

Основной канал предназначен для передачи данных от счетчиков и информации о состоянии счетчиков на сервер сбора данных или в систему верхнего уровня. При добавлении второго основного канала та же информация будет передаваться на два сервера.

Резервный канал предназначен для передачи информации о состоянии счетчиков и используется независимо от основного канала. Если основной канал будет недоступен, резервный канал можно сконфигурировать в качестве основного, после чего он будет использоваться для передачи данных от счетчиков и информации о состоянии счетчиков.

Порядок настройки канала передачи данных:

1. Укажите параметры основного канала:

• IP адрес – IP-адрес сервера сбора данных;
• Порт – порт сервера сбора данных в диапазоне 1:65535;
• Период посылки состояния счетчика – введите период в диапазоне от одного раза в минуту до одного раза в сутки. При выборе периода необходимо учитывать требования к объему суточного трафика. Информация о пребывании счетчика в сети передается в пакете размером 30 Б. Частота отправки пакетов влияет на реакцию модуля на запрос от системы верхнего уровня или от удаленного оператора;
• Квитирование – установите переключатель в положение ВКЛ, если необходимо получать подтверждение сервера об успешном приеме данных от счетчика;
• Таймаут ожидания квитанции – время ожидания модулем подтверждения сервера об успешном приеме данных в диапазоне от 20 до 255 сек;
• Количество попыток – количество попыток приема квитанции от сервера от двух до 10.

2. Нажмите кнопку Добавить в блоке Основные каналы для добавления второго основного канала.
3. Укажите параметры для второго основного канала, см. п. 1.
4. Нажмите кнопку Добавить в блоке Резервные каналы для добавления резервного канала.
5. Укажите параметры резервного канала в блоке Резервные каналы:

• IP адрес – IP-адрес сервера сбора данных;
• Порт – порт сервера сбора данных в диапазоне1:65535;
• Период посылки состояния счетчика – выберите период в диапазоне от одного раза в минуту до одного раза в сутки. При выборе периода необходимо учитывать требования к объему суточного трафика.

6. Нажмите кнопку Добавить в блоке Резервные каналы для добавления второго резервного канала.
7. Укажите параметры второго резервного канала, см. п. 5.
8. Нажмите кнопку Дальше в нижней части формы, перейдите к п. Настройка прямого канала инструкции.

Для модуля XNB¶

Регистрация модулей XNB выполняется службой маршрутизации автоматически после начала их работы в сети. Информация об адресах и портах серверов АИИС КУЭ, на которые следует отправлять информацию, так же хранится в службе маршрутизации. Поэтому для настройки инициативной передачи данных следует указать только период посылки состояния счетчика.

1. Укажите Период посылки состояния счетчика в блоке Основные каналы:

выберите период в диапазоне от одного раза в минуту до одного раза в сутки. При выборе периода необходимо учитывать требования к объему суточного трафика.

2. Нажмите кнопку Дальше в нижней части формы, перейдите к п.Настройка общих параметров инструкции.

Настройка прямого канала¶

Работа по прямому каналу организована так же, как у счетчиков с GPRS модемами. Счетчики передают данные по запросу системы верхнего уровня. Настройка времени и других параметров передачи данных выполняется на верхнем уровне управления.

ПО Меркурий Коммуникатор обеспечивает канал связи для обмена данными ведущего счетчика с верхним уровнем управления, если счетчик имеет “серый”
IP-адрес. Если счетчик имеет “белый” IP, то вместо IP адреса сервера Меркурий Коммуникатор при настройке указывается непосредственно IP адрес и порт сервера сбора данных.

Порядок настройки прямого канала:

1. Укажите параметры прямого канала:

• IP адрес – сервера Меркурий Коммуникатор;

• Порт – External port, открытый на сервере Меркурий Коммуникатор в диапазоне от 1 до 65535;

  Для технологии NIDD IP адрес и External port предварительно должны быть указаны в конфигурации подписки в параметре notificationDestination в виде: “http://< IP адрес>:< External port>/scef/callback”.

• Таймаут подключения – время ожидания подключения в диапазоне от 1 до 600 сек;
• Таймаут переподключения – время ожидания повторного подключения в диапазоне от 1 до 600 сек;
• Имя порта – порт, используемый для подключения к счетчику: Внутренний – для ведущего счетчика, Внешний – для ведомого счетчика.

2. Нажмите кнопку Добавить в блоке SIM1 для добавления второго прямого канала (для модуля DUAL SIM с двумя SIM картами).
3. Укажите параметры второго прямого канала, см. п. 1.
4. Нажмите кнопку Дальше в нижней части формы.

Настройка работы со счетчиками из другой локальной сети¶

В разделе приведены краткие сведения по настройке удаленного доступа к счетчикам электроэнергии с компьютера, принадлежащего другой локальной сети с использованием ПО Меркурий Коммуникатор. На рисунке 3.1 приведена схема работы в режиме прямого канала.

Рисунок 3.1 – Схема работы в режиме прямого канала

Предварительные требования:

• SIM-карта должна быть зарегистрирована в сети оператора связи, см. п. Установление связи с модулем.
• Ведомый счетчик должен быть физически подключен к модулю по линии RS485;
• записаны связные номера счетчиков.

Далее приведена краткая инструкция по настройке. Меркурий Коммуникатор в инструкции обозначен как МК. Номера портов указаны в качестве примера.

Настройка общих параметров¶

При настройке общих параметров задаются региональный часовой пояс и максимальный суточный трафик. Если максимальный объем суточного трафика выбран, данные от счетчика передаваться не будут. Лимит применяется для ограничения количества передаваемых данных об оперативных событиях в нештатных ситуациях.

1. Укажите параметры:

• Часовой пояс – часовой пояс в регионе, где установлен счетчик;
• Максимальный суточный трафик – выберите значение в указанном диапазоне от 1024 до 65535 байт.

2. Нажмите кнопку Дальше в нижней части формы.

Настройка параметров счетчиков¶

В заголовке формы выводится приблизительная оценка суточного трафика. Ограничение трафика, заданное на предыдущем шаге настройки, должно превышать оценочное значение. Следите за ограничениями, так как при подключении ведомых счетчиков трафик будет увеличиваться.

На данном этапе выполняется ввод параметров связи со счетчиком, периодичности отправки различных групп данных, а также ограничение состава передаваемых параметров для каждой группы. После завершения настройки счетчик с заданной периодичностью будет передавать только указанные параметры.

Если ограничения не введены, то счетчики будут передавать все доступные параметры.

Порядок настройки:

1. Укажите параметры подключения к счетчику:

• Тип счетчика – тип добавляемого счетчика;
• Протокол счетчика – тип протокола связи с добавляемым счетчиком (для ведомых счетчиков реализована связь по протоколам Меркурий);
• Имя порта – порт, используемый для подключения к счетчику: Внутренний – для счетчика со встроенным модулем, Внешний – для ведомого счетчика, подключенного по интерфейсу RS485 встроенного модуля;
• Сетевой адрес – сетевой адрес по умолчанию:
  • три последние цифры заводского номера, если это число < 124;
  • две последние цифры, если число из трех последних цифр > 124;
  • если адрес меньше 10, то к нему прибавляется 10 до тех пор, пока адрес не станет больше 17;
• Пароль счетчика – по умолчанию 222222 (шесть двоек) для протокола Меркурий, 2222222222222222 (шестнадцать двоек) для протокола СПОДЭС;
• Скорость порта – по умолчанию 9600 бит/с;
• Четность порта – по умолчанию контроль четности не осуществляется;
• Биты данных – по умолчанию количество бит данных – восемь;
• Стоп биты – по умолчанию используется один стоп бит.

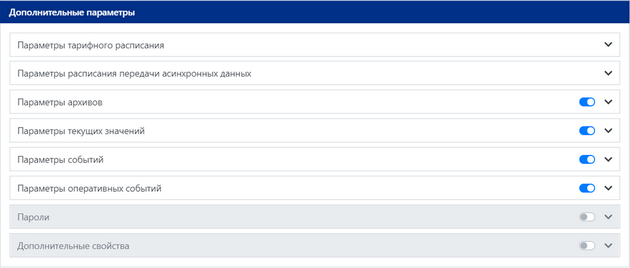

2. В блоке Дополнительные параметры установите переключатель в положение включен (выключен) для групп параметров, которые будут периодически передаваться (не будут передаваться) в систему сбора данных верхнего уровня:

• параметры архивов;
• параметры текущих значений;
• параметры событий;
• параметры оперативных событий (отправка оперативных событий по умолчанию отключена).

3. Нажмите кнопку рядом с группой параметров.
4. Введите период передачи параметров для выбранной группы в диапазоне от одного раза в минуту до одного раза в сутки.

5. Нажмите кнопку Выбрать.

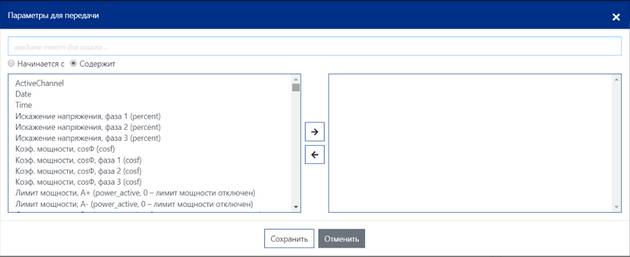

6. Выберите параметры, предназначенные для передачи на верхний уровень, в левой части формы. Для быстрого поиска параметров используйте поисковую строку. Для группы Параметры оперативных событий рекомендуется выбирать не более 30 параметров, при условии, что значения, установленные по умолчанию на других вкладках, не изменялись.

7. Нажмите кнопку . Параметры, предназначенные для передачи, будут перемещены в правую часть формы.
8. Нажмите кнопку Сохранить.
9. Выполните пп. 2 – 4 для группы Параметры архивов, пп. 2 – 8 для других групп параметров. При настройке передачи событий необходимо сначала выбрать журнал, а затем уже события в рамках журнала. Перечень событий приведен в Приложении Приложение 1 Журналы событий. Перечень параметров текущих значений приведен в Приложении Приложение 2 Параметры текущих значений.
10. Нажмите кнопку Добавить на форме Параметры счетчиков для добавления счетчика в список устройств, данные от которых будут передаваться в систему сбора данных верхнего уровня.
11. Выполните пп. 1 – 10 для добавления ведомых счетчиков. Для каждого счетчика можно задать свой период отправки для группы данных и перечень отправляемых параметров.
12. Нажмите кнопку Дальше в нижней части формы.

Применение параметров¶

Для применения заданных параметров:

1. Установите флаг в поле Сохранить конфигурацию как шаблон в блоке Применение и перезагрузка, если требуется применять данную конфигурацию для настройки других модулей.
2. Введите название шаблона.
3. Нажмите кнопку Применить.

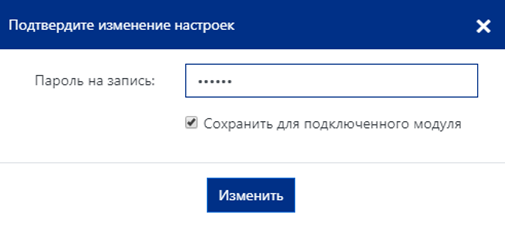

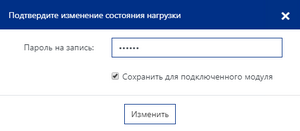

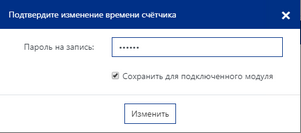

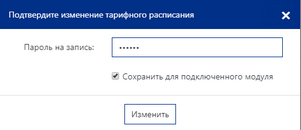

4. Введите пароль в поле Пароль на запись на форме Подтвердите изменение настроек, здесь используется уже измененный пароль, см. п. Изменение пароля модуля.

5. Установите флаг в поле Сохранить для подключенного модуля.

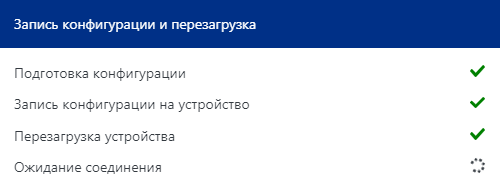

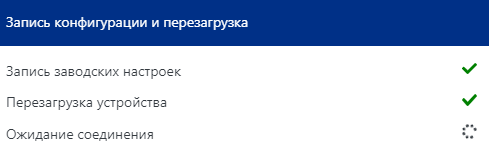

6. Нажмите кнопку Изменить. Будет выполнена запись конфигурации и перезагрузка модуля. Шаги процесса отображаются на форме Запись конфигурации и перезагрузка.

7. Дождитесь успешного окончания записи конфигурации и перезагрузки модуля. При успешном подключении к модулю отображается форма Состояние модуля связи. Наличие связи со счетчиком подтверждается информацией в поле Состояние счетчика № 1 – Подключен.

Использование шаблона конфигурации¶

Шаблон конфигурации предназначен для быстрой однотипной настройки нескольких модулей. Для применения шаблона конфигурации он должен быть предварительно сформирован и сохранен.

Порядок использования шаблона конфигурации:

1. Выберите в выпадающем списке шаблон конфигурации в поле Шаблон конфигурации верхней части формы Настройки. При этом становится активной кнопка Загрузить.

2. Нажмите кнопку Загрузить для заполнения всех форм конфигуратора параметрами из шаблона.
3. Внесите изменения в конфигурацию при необходимости и укажите параметры подключения счетчиков.
4. Выполните применение параметров согласно п. Применение параметров.

Восстановление заводских настроек¶

При восстановлении заводских настроек происходит очистка всех форм конфигуратора и устанавливается пароль модуля lpwanwritepassword.

Порядок восстановления заводских настроек:

1. Нажмите кнопку Восстановить в верхней части формы Настройки. Шаги процесса отображаются в окне Запись конфигурации и перезагрузка.

2. Дождитесь успешного окончания записи заводских настроек и перезагрузки модуля, что подтверждается информацией в блоке Состояние счетчиков – Счетчики не найдены.

Обновление прошивки и ОС модуля связи¶

Предварительные условия: для загрузки новой версии ПО с сервера производителя необходимо, чтобы в счетчике была установлена действующая SIM карта.

Для обновления прошивки или ОС модуля связи:

1. Нажмите кнопку в правом углу верхней панели.

2. Установите переключатель в положение Прошивка или в положение OC в зависимости от типа обновления

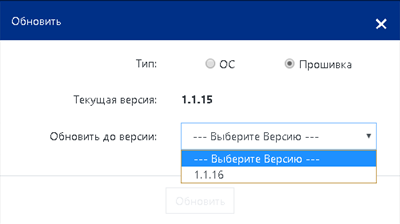

3. Выберите версию прошивки/ОС в поле Обновить до версии. Рекомендуется выбирать последнюю версию прошивки/OC. Обновление текущей версии недоступно.
4. Нажмите кнопку Обновить.

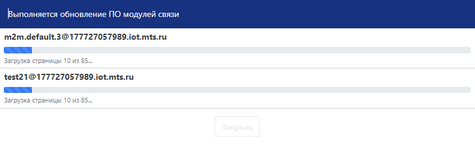

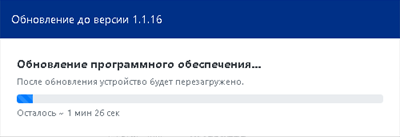

5. Дождитесь завершения обновления прошивки/ОС. На индикаторе отображается процесс загрузки. Если процесс загрузки не завершился или завершился с ошибкой, повторите процедуру загрузки.

Установите соединение с модулем в приложении LpWAN Конфигуратор и убедитесь, что версия прошивки/OC совпадает с версией, выбранной при загрузке, см. п. Установление связи с модулем.

Удаленное обновление прошивки и ОС модуля связи¶

Предварительные требования¶

Удаленное обновление прошивки выполняется по рабочему каналу связи с сервера сбора данных.

Для минимизации трафика удаленное обновление прошивки выполняется как дельта-изменение по отношению к установленной версии.

1. Если счетчики находятся в закрытой сети, необходимо скачать на сервер в закрытой сети файлы обновления прошивки (update.delta). Ссылки на обновления, доступные для текущей версии прошивки, содержатся в файле <номер версии прошивки>.json, размещенном на сервере разработчика. В качестве разделителей в номере версии прошивки файла json используются знаки подчеркивания, например для модуля NB-IoT: https://rd.incotexcom.ru/nbiot/bc66/app/1_1_16.json

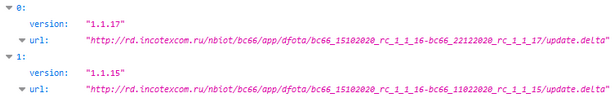

Для текущей версии прошивки можно выполнить либо обновление до следующей версии, либо возврат к предыдущей версии.

2. Убедиться, что текущая версия прошивки соответствует ожидаемой, например 1.1.16.

Схема удаленного обновления прошивки для закрытой сети¶

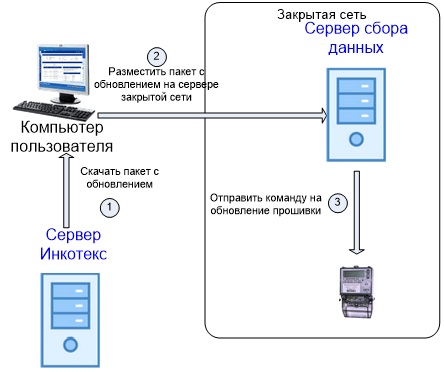

На рисунке 3.2 приведена схема удаленного обновления прошивки для закрытой сети.

Рисунок 3.2 – Схема удаленного обновления прошивки для закрытой сети

Проверка текущей версии прошивки¶

Удаленная проверка текущей версии прошивки выполняется по команде сервера сбора данных 0x82 − Запрос паспорта счетчика. Команда передается без параметров.

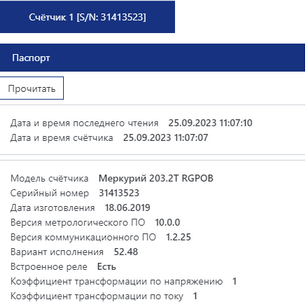

В ответной команде 0x02 − Паспорт счетчика счетчик отправляет паспортные данные. Отправка на сервер паспортных данных выполняется также после перезагрузки счетчика.

В таблице 3.1 приведено описание команды Паспорт счетчика, которая используется для проверки версии прошивки.

Таблица 3.1 – Команда 0x02, паспорт счетчика

Команда на удаленное обновление прошивки¶

Процедура обновления после установления связи со счетчиком занимает около 10 минут.

В таблице 3.2 приведено описание команды Запрос прозрачных данных, которая используется для удаленного обновления прошивки.

Таблица 3.2 – Команда 0xA0, запрос прозрачных данных

В таблице 3.3 приведен пример использования команды Запрос прозрачных данных для удаленного обновления прошивки

Таблица 3.3 – Пример использования команды 0xA0 для удаленного обновления прошивки

Если обновление прошивки выполняется, например, с версии 1.1.16 до версии 1.1.18, то обновление следует выполнять в два этапа:

I − 1.1.16->1.1.17

II − 1.1.17->1.1.18

При этом следует выполнить I этап, убедиться, что обновление выполнено, затем выполнить второй этап.

Работа в режиме SCEF – Менеджер устройств¶

Установление связи¶

Режим SCEF – Менеджер устройств отличается от режима NIDD возможностями работы с несколькими устройствам и расширенной функциональностью. В режиме SCEF – Менеджер устройств обеспечивается:

• Работа с конфигурациями, включая чтение, редактирование, удаление, импорт и экспорт конфигураций;
• Конфигурирования модемов;
• Обновление ПО модемов, включая массовое удаленное обновление;
• Чтение данных и управление счетчиками электроэнергии.

Для подключения предварительно требуется:

• специализированная SIM карта;
• активация услуги NIDD (в МТС: NB-IoT. M2M Менеджер 2.0. SCEF APN) для используемой SIM карты;
• активация услуги NIDD Пакет сообщений;
• оформление подписки для получения доступа к сервису SCEF (единое окно доступа к сервисам оператора, отвечающим за управление NIDD-устройством в сети NB-IoT);
• выполнение первичной настройки модуля (операции смены пароля, регистрации в сети и пр.) только при установлении связи через оптопорт.

Для установления связи с модулем:

1. Запустите программу Инкотекс LpWan Конфигуратор.



2. Введите параметры на форме Подключить:
   • Режим – выберите режим SCEF – Менеджер устройств;
   • Uri для прослушивания ответов – идентификатор порта и ресурса для прослушивания ответов;
   • Имя пользователя – имя пользователя в подписке для доступа к сервису SCEF;
   • Пароль – пароль пользователя в подписке для доступа к сервису SCEF;
   • ScsAsId – ID приложения.

3. Нажмите кнопку Подключить.

Форма SCEF – МЕНЕДЖЕР УСТРОЙСТВ¶

Форма SCEF – Менеджер устройств открывается после успешного подключения.

Форма предназначена для работы с конфигурациями и обеспечивает:

• чтение списка конфигураций и отдельной конфигурации;
• переход к добавлению новой конфигурации;
• переход к редактированию конфигурации;
• удаление конфигурации;
• экспорт списка конфигураций;
• импорт списка конфигураций;
• переход к просмотру данных и управлению подключенными счетчиками.

Рисунок 4.1 – Форма SCEF – Менеджер устройств

Поля таблицы конфигураций:

• ExternalId – идентификатор SIM-карты модуля на платформе SCEF, считывается с SCEF при запросе конфигураций;
• ConfigurationId – идентификатор конфигурации идентификатор, считывается с SCEF при запросе конфигураций.

Значения следующих столбцов считываются из конфигурации модуля связи по протоколу LPWan.

• Серийный номер – серийный номер модуля;
• Версия прошивки – версия прошивки модуля;
• Версия ОС – версия ОС модуля;
• Дата и время чтения – дата и время последнего чтения конфигурации;
• Действия – кнопки для выполнения действий с конфигурацией.

Переходы на сопутствующие формы осуществляются с помощью кнопок, размещенных в столбце Действия, а также кнопок +, Экспорт конфигураций, Импорт конфигураций. Вид кнопок и их описание приведены в таблице 4.1.

Таблица 4.1 – Кнопки формы SCEF – Менеджер устройств

Добавление конфигурации¶

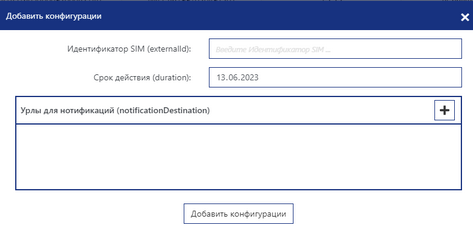

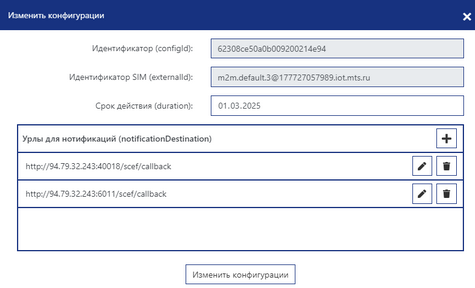

Для добавления новой конфигурации:

1. Нажмите кнопку на форме SCEF – Менеджер устройств.



2. Введите параметры на форме Добавить конфигурацию:
   • Идентификатор SIM ( externalId ) − идентификатор SIM-карты модуля на платформе SCEF.
   • Срок действия конфигурации
3. Нажмите кнопку .
4. Введите URL для нотификаций (notificationDestination).
5. При необходимости повторите шаги 3, 4 данной инструкции.
6. Нажмите кнопку Добавить конфигурации.

Редактирование конфигурации¶

Для редактирования конфигурации:

1. Нажмите кнопку в строке целевой конфигурации на форме SCEF – Менеджер устройств.



2. Введите Срок действия конфигурации на форме Изменить конфигурацию.
3. Нажмите кнопку в целевой строке для редактирования URL для нотификаций.

ИЛИ

4. Нажмите кнопку в целевой строке для удаления URL для нотификаций.

ИЛИ

5. Нажмите кнопку для добавления URL для нотификаций.
6. Введите URL для нотификаций (notificationDestination).
7. При необходимости повторите шаги 5, 6 данной инструкции.
8. Нажмите кнопку Изменить конфигурации.

Удаление конфигурации¶

Для удаления конфигурации:

1. Нажмите кнопку в строке целевой конфигурации на форме SCEF – Менеджер устройств.



2. Введите 0 для подтверждения удаления конфигурации в запросе Подтвердите удаление конфигураций.
3. Нажмите кнопку Удалить конфигурацию.

Экспорт конфигураций¶

Для экспорта конфигураций:

1. Нажмите кнопку Экспорт конфигураций.

Список конфигураций сохраняется в файле формата Excel с префиксом Scef_INC_Config_ в папке Загрузки.

Рисунок 4.2 – Форма SCEF – Менеджер устройств

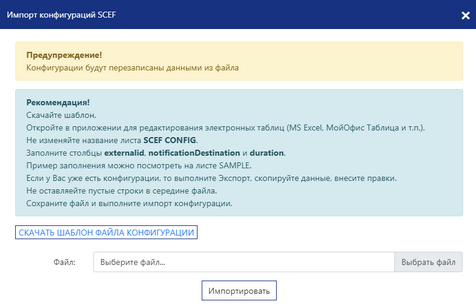

Импорт конфигураций¶

Создание файла конфигураций для импорта:

1. Нажмите кнопку Импорт конфигураций.
2. Нажмите кнопку Скачать шаблон файла конфигурации для скачивания шаблона на локальный компьютер.



3. Откройте файл шаблона в приложении для редактирования таблиц Excel.

4. Заполните поля столбцов:

   • externalId;
   • notificationDestination;
   • duration.

4. Сохраните файл.

Для импорта конфигураций:

1. Нажмите кнопку Импорт конфигураций.
2. Нажмите кнопку Выбрать файл, выберите файл конфигураций, пользуясь стандартными средствами OC Windows.
3. Нажмите кнопку Импортировать.

Чтение конфигурации модуля связи¶

Для чтения конфигурации:

1. Нажмите кнопку в строке целевой конфигурации на форме SCEF – Менеджер устройств.

В результате данного действия из памяти устройства по протоколу LpWan будет считана следующая информация:

• Серийный номер – серийный номер модуля;
• Версия прошивки – версия прошивки модуля;
• Версия ОС – версия ОС модуля;
• Дата и время чтения – дата и время последнего чтения конфигурации.

Считанные данные будут отображены в соответствующих столбцах целевой строки. Кнопка будет активирована.

Массовое обновление ПО модулей связи¶

1. Установите флаги в строках считанных конфигураций, ПО которых необходимо обновить, на форме SCEF – Менеджер устройств. В правом верхнем углу формы появится кнопка Обновить ПО отмеченным.
2. Нажмите кнопку Обновить ПО отмеченным. На форме Обновление ПО модулей будет выведен список выбранных конфигураций модулей связи, для которых будут выполнены обновления.



3. Нажмите кнопку Выбрать файл, выберите файл прошивки, пользуясь стандартными средствами OC Windows.
4. Нажмите кнопку Обновить.

4. Дождитесь завершения процесса обновления, нажмите кнопку Закрыть.

Форма Состояние устройств¶

Форма Состояние устройств включает несколько блоков:

• Состояние модуля связи;
• Состояние счетчиков;
• Обновление ПО модуля;
• Изменение пароля.

В блоке Состояние модуля связи отображается информация о подключенном модуле и состоянии связи.

Чтение состояния модуля связи¶

Для чтения состояния модуля связи:

1. Нажмите кнопку в строке целевой конфигурации на форме SCEF – Менеджер устройств.
2. Нажмите кнопку Обновить в блоке Состояние модуля связи на форме Состояние устройств.



В блоке Состояние модуля связи отобразится информация о подключенном модуле и состоянии связи:

• Серийный номер – серийный номер модуля;
• Версия ОС – версия операционной системы;
• Аппаратная версия – аппаратная версия модуля;
• Версия прошивки – версия прошивки;
• Статус SIM – наличие установленной SIM карты;
• Состояние подключения – сведения о регистрации в сети оператора сотовой связи (NIDD);
• Уровень сигнала – качественная и количественная (dBm) оценка уровня сигнала.

Чтение состояния счетчиков¶

Для чтения состояния подключенных счетчиков:

1. Нажмите кнопку в строке целевой конфигурации на форме SCEF – Менеджер устройств.
2. Нажмите кнопку Обновить в блоке Состояние счетчиков на форме Состояние устройств.



В блоке Состояние счетчиков отобразится информация о подключенных счетчиках. В скобках указан серийный номер счетчика.

Обновление ПО модуля связи¶

Для обновления ПО модуля связи:

1. Нажмите кнопку в строке целевой конфигурации на форме SCEF – Менеджер устройств.
2. Нажмите кнопку Выбрать файл, выберите файл прошивки, пользуясь стандартными средствами OC Windows.



3. Нажмите кнопку Обновить.

Изменение пароля модуля связи¶

Для сохранения параметров конфигурации необходимо изменить пароль модуля по умолчанию.

Пароль модуля должен удовлетворять следующим требованиям:

• не менее шести символов;
• не менее одной заглавной буквы;
• не менее одной прописной буквы;
• не менее одной цифры.

Порядок изменения пароля:

1. Заполните поля в блоке Изменение пароля:
   • Старый пароль – Ab1234;
   • Новый пароль – в соответствии с требованиями к паролю;
   • Повторите новый пароль – введите новый пароль повторно.



2. Нажмите кнопку Изменить.
3. Дождитесь сообщения об успешном изменении пароля.
4. Нажмите кнопку Закрыть.

Завершение работы с формой Состояние устройств¶

Для завершения работы с формой:

1. Нажмите кнопку Завершить в нижней части формы.

Будет выполнен переход на форму SCEF – Менеджер устройств.

Работа со счетчиками¶

При работе с подключенными счетчиками доступно чтение данных и управление счетчиками электроэнергии.

При работе с подключенными счетчиками доступны следующие операции:

• чтение мгновенных значений;
• чтение энергии;
• чтение профиля мощности;
• чтение и управление параметрами времени;
• чтение и управление тарифным расписанием;
• чтение состояния нагрузки и управление нагрузкой;
• чтение паспортных данных;
• чтение журналов событий.

Для перехода к работе со счетчиками:

1. Нажмите кнопку в строке целевой конфигурации на форме SCEF – Менеджер устройств.
2. Выберите раздел на навигационной панели.



3. Введите необходимые дополнительные параметры, которые указаны в пп. Мгновенные значения − Паспорт.
4. Нажмите кнопку Прочитать при первом запросе или необходимости прочитать данные повторно.

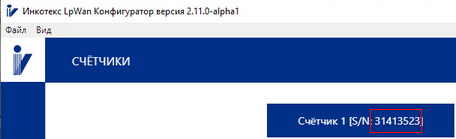

После успешного чтения данных в поле Счетчик выводится номер счетчика.

Рисунок 4.3 – Номер счетчика

Если чтение данных счетчика выполнялось ранее, данные сохранились на локальном компьютере, и именно эти данные будут отображаться после выбора раздела. Будет отображен номер счетчика, а также дата и время последнего чтения данных.

Рисунок 4.4 – Дата и время последнего считывания данных

Мгновенные значения¶

Работа со счетчиками -> Мгновенные значения

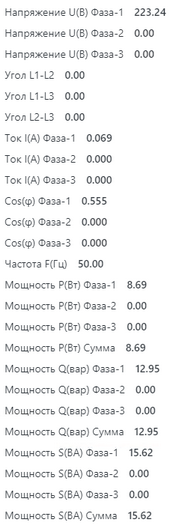

В разделе отображаются мгновенные значения в табличном виде, а также в виде векторной диаграммы.

Рисунок 4.5 – Мгновенные значения − таблица

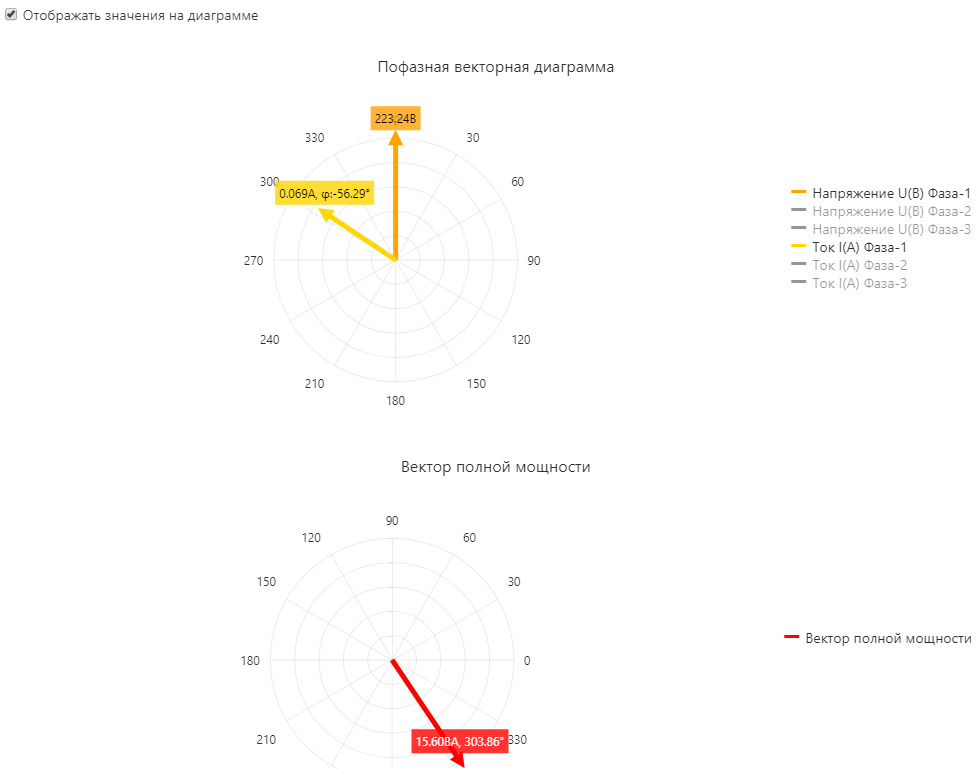

Для отображения векторной диаграммы установите флаг в поле Отображать значения на диаграмме.

Рисунок 4.6 – Мгновенные значения – векторная диаграмма

Энергия¶

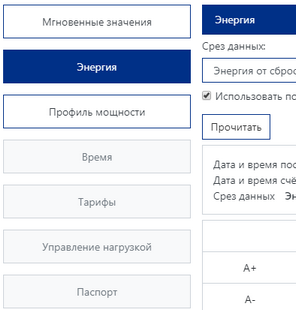

Работа со счетчиками -> Энергия

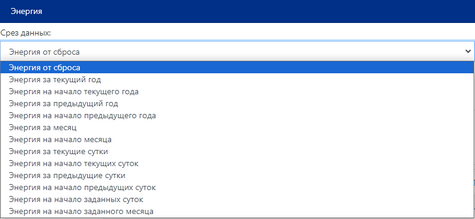

1. Выберите тип данных в списке в поле Срез данных.



2. Установите/снимите флаг Использовать последнее полученное значение энергии (НЕ запрашивать со счетчика).



Если флаг установлен, то при запросах, где Энергии от сброса включается в расчет (например, Энергия за текущий год), будут использоваться данные последнего считывания Энергии от сброса. Флаг рекомендуется устанавливать для экономии трафика.

Если флаг не установлен, то Энергия от сброса будет запрашиваться при каждом нажатии кнопки Прочитать.

2. Если выбран срез данных Энергия на начало заданных суток или Энергия на начало заданного месяца, введите дату или выберите ее в календаре.



3. Нажмите кнопку Прочитать.

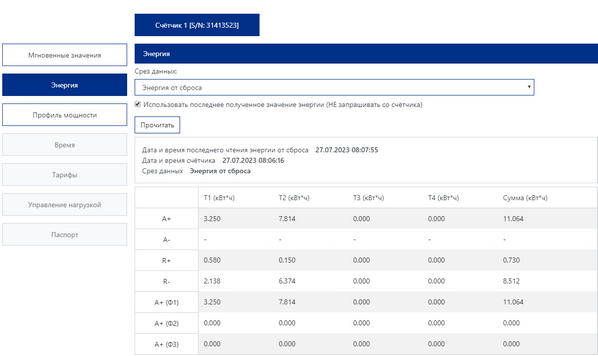

Рисунок 4.7 – Энергия – Энергия от сброса

Энергия выводится по каждому из тарифов, а также суммарно.

Профиль мощности¶

Работа со счетчиками -> Профиль мощности

1. Введите интервал (дату и время), за который необходимо считать профиль мощности в полях блока Интервал времени (ограничен неделей).



2. Нажмите кнопку Прочитать.

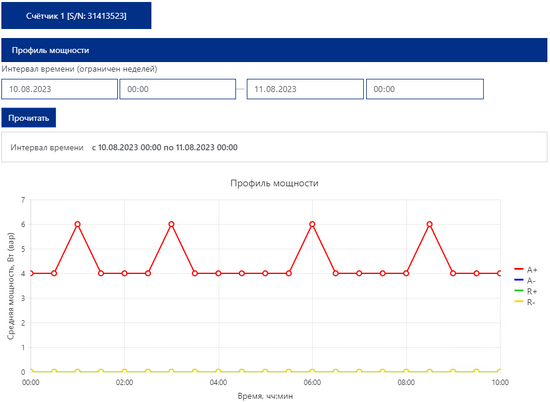

В результате выполненных действий Профиль мощности будет выведен в графическом и табличном виде.

Рисунок 4.8 – Профиль мощности – Графический вид

Для того чтобы убрать какой-либо график, или показать его вновь, нажмите целевой пункт в таблице условных обозначений, отображаемой справа.

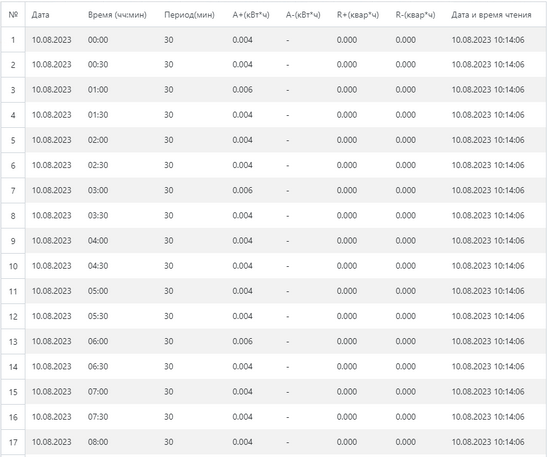

Рисунок 4.9 – Профиль мощности – Табличный вид

Время¶

Работа со счетчиками -> Время

Чтение времени¶

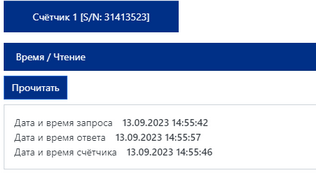

Для чтения времени счетчика нажмите кнопку Прочитать в блоке Время/Чтение.

В результате выполненного действия будут отображены:

• Дата и время запроса
• Дата и время ответа
• Дата и время счетчика

Запись времени¶

При записи времени в блоке Время/Запись можно указать ограничения задержки канала и разбега времени. Для записи времени в счетчик:

1. Установите при необходимости флаг в поле Ограничить рядом с параметром ограничения.



2. Введите значения параметра ограничения из допустимого диапазона.
   • Максимальный разбег времени (0:86400) – если разбег времени счетчика и времени, переданного в команде установки, более максимального, установка времени не выполняется.
   • Минимальный разбег времени (0:60) – если разбег времени счетчика и времени, переданного в команде установки, менее минимального, установка времени не выполняется.
   • Максимальная задержка канала (0:60) – если время задержки канала превышает установленное ограничение, установка времени не выполняется.
3. Установите переключатель Установить с компьютера/Ввести дату и время вручную в нужное положение.
4. Если выбрано положение переключателя Ввести дату и время вручную введите дату и время, которые будут записаны в счетчик.
5. Нажмите кнопку Изменить время счетчика.
6. Введите пароль для доступа к модулю в поле Пароль на запись, см. п. Изменение пароля модуля.



7. Нажмите кнопку Изменить.

В результате выполненных действий будет выполнена установка времени и выведено сообщение:

или сообщение об ошибке.

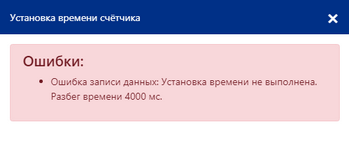

Пример сообщения об ошибке при установленном параметре ограничения Минимальный разбег времени 10 с :

Если установка времени не была выполнена, снимите флаги ограничителей или измените значения ограничителей.

Тарифное расписание¶

Работа со счетчиками -> Тарифное расписание

Чтение тарифного расписания¶

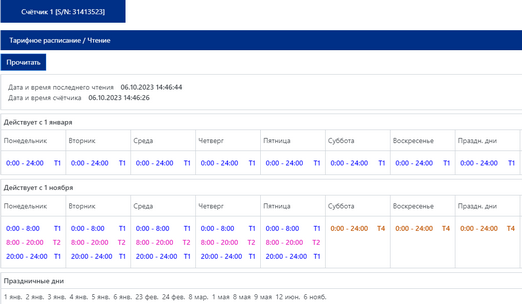

Для чтения тарифного расписания счетчика нажмите кнопку Прочитать в блоке Тарифное расписание/Чтение.

В результате выполненных действий выводится время, начиная с которого действует данное расписание, и таблица переключений тарифов по дням недели, а также в специальные (праздничные дни).

Список праздничных дней выводится в нижней части блока.

Запись тарифного расписания¶

Для записи тарифного расписания:

1. Прочитайте тарифное расписание счетчика, см. п. Чтение тарифного расписания.
2. Нажмите кнопку Заполнить данными из счетчика в блоке Тарифное расписание/Запись.
3. Отредактируйте данные в блоке Суточные расписания, см. п. Редактирование суточного расписания.

Кнопки:

− добавить новое суточное расписание;

− редактировать выбранное суточное расписание;

− удалить выбранное расписание.

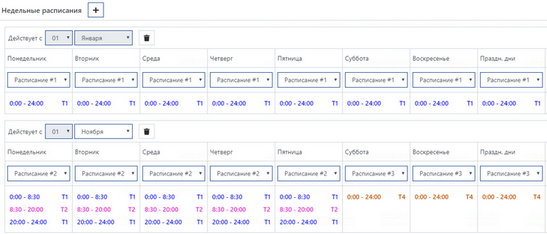

4. Отредактируйте данные в блоке Недельные расписания, см. п. Добавление недельного расписания.

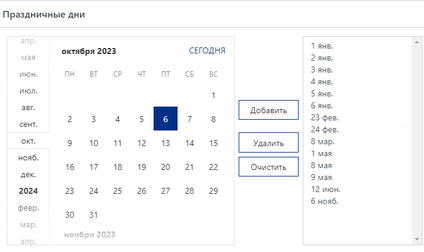

5. Выберите месяц в блоке Праздничные дни. При этом необходимо проконтролировать год выбранного месяца.



6. Выберите дату в календаре.
7. Нажмите кнопку Добавить. Выбранная дата будет отображена в правой части блока.
8. Нажмите кнопку Изменить тарифное расписание.
9. Введите пароль для доступа к модулю в поле Пароль на запись, см. п. Изменение пароля модуля.



10. Нажмите кнопку Изменить.

В результате выполненных действий тарифное расписание для протокола Меркурий будет изменено.

Редактирование суточного расписания¶

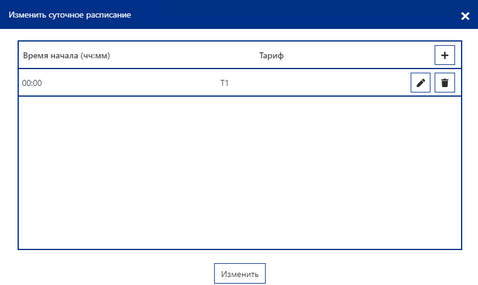

1. Для редактирования суточного расписания нажмите кнопку в целевом блоке Расписание # <идентификатор расписания>.



2. Добавьте новую строку переключения или отредактируйте зарегистрированную.
3. После завершения редактирования нажмите кнопку Изменить.

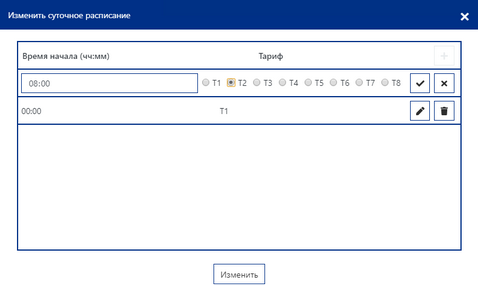

Для добавления новой строки переключения в суточное расписание:

1. Нажмите кнопку на форме Изменить суточное расписание.



2. Введите время начала действия тарифа.



3. Установите переключатель тарифа T1-T8 в нужное положение.
4. Нажмите кнопку .
5. Нажмите кнопку Изменить.

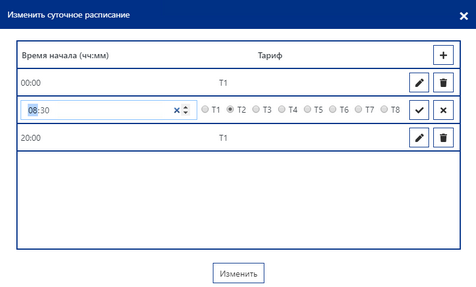

Для редактирования строки переключения:

1. Нажмите кнопку в строке переключения на форме Изменить суточное расписание.



2. Введите время начала действия тарифа.
3. Установите переключатель тарифа T1-T8 в нужное положение.
4. Нажмите кнопку .
5. Нажмите кнопку Изменить.

Добавление недельного расписания¶

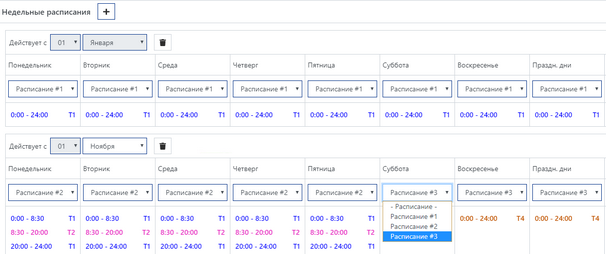

1. Для добавления недельного расписания нажмите кнопку в блоке Недельные расписания.



2. Выберите месяц начала действия расписания.
3. Выберите идентификатор суточного расписания для каждого дня недели и праздничного дня. Идентификатор суточного расписания указан в блоке Суточные расписания.

Управление нагрузкой¶

Работа со счетчиками -> Управление нагрузкой

Чтение состояния нагрузки¶

Для чтения состояния нагрузки нажмите кнопку Прочитать в блоке Ручное управление нагрузкой/Чтение.

В результате выполненного действия будут отображены:

• Дата и время последнего чтения
• Дата и время счетчика
• Состояние нагрузки: ВКЛЮЧЕНА / ВЫКЛЮЧЕНА

Запись состояния нагрузки¶

Для записи состояния нагрузки:

1. Установите переключатель состояния нагрузки ВКЛ/ВЫКЛ в нужное положение.
2. Нажмите кнопку Изменить состояние нагрузки.
3. Введите пароль для доступа к модулю в поле Пароль на запись, см. п. Изменение пароля модуля.



4. Нажмите кнопку Изменить.

В результате выполненных действий нагрузка будет включена/отключена и выведено сообщение:

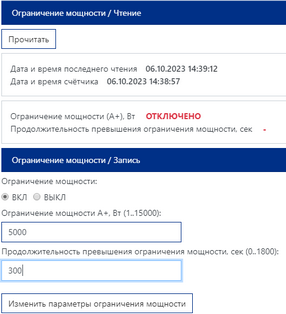

Чтение ограничения мощности¶

Для чтения значения ограничения мощности нажмите кнопку Прочитать в блоке Ограничение мощности/Чтение.

В результате выполненного действия будут отображены:

• Дата и время последнего чтения
• Дата и время счетчика

Запись ограничения мощности¶

Для записи режима и значения ограничения мощности:

1. Установите переключатель режима ограничения мощности ВКЛ/ВЫКЛ в нужное положение.
2. Введите максимальную величину потребляемой мощности в поле Ограничение мощности.
3. Введите допустимое время превышения ограничения мощности до отключения нагрузки в поле Продолжительность превышения ограничения мощности.
4. Нажмите кнопку Изменить параметры ограничения мощности.

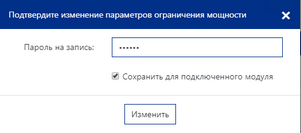

5. Введите пароль для доступа к модулю в поле Пароль на запись, см. п. Изменение пароля модуля.



6. Нажмите кнопку Изменить.

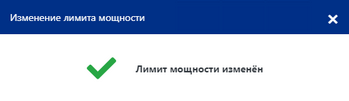

В результате выполненных действий параметры режима ограничения мощности будут изменены и выведено сообщение:

Паспорт¶

Работа со счетчиками -> Паспорт

Для чтения паспортных данных счетчика нажмите кнопку Прочитать в блоке Паспорт.

В паспортных данных будут отображены следующие параметры:

• Модель счетчика;
• Серийный номер;
• Дата изготовления;
• Версия метрологического ПО;
• Версия коммуникационного ПО;
• Вариант исполнения;
• Наличие встроенного реле;
• Коэффициенты трансформации.

Журналы событий¶

Работа со счетчиками -> События

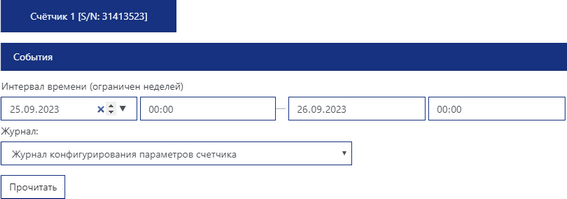

1. Введите интервал (дату и время), за который необходимо считать журнал в полях блока Интервал времени (ограничен неделей).



2. Выберите тип журнала событий в поле Журнал.
3. Нажмите кнопку Прочитать.

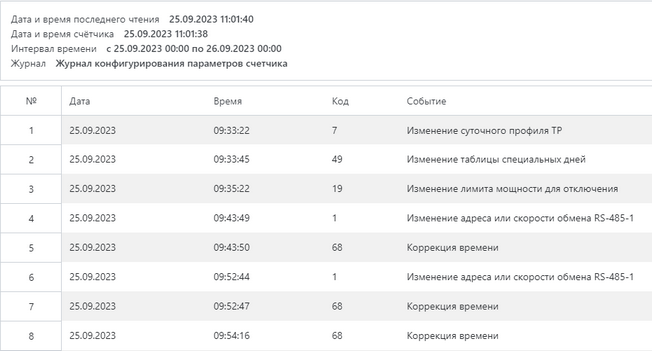

В результате выполненных действий будет выведена информация о событиях за указанный период времени.

Приложение 1 Журналы событий¶

События журналов 1-9 совпадают с событиями протокола СПОДЭС. Журнал 10 – специфичные события счетчиков Меркурий.

Журналы:

1. Журнал напряжения
2. Журнал тока
3. Журнал вкл./выкл. счетчика, коммутации реле нагрузки
4. Журнал конфигурирования параметров счетчика
5. Журнал внешних воздействий
6. Журнал коммуникационных событий
7. Журнал доступа
8. Журнал самодиагностики
9. Журнал реактивной мощности (тангенса сети)
10. Журнал специфичных событий счетчиков Меркурий

1. События журнала напряжения

2. События журнала тока

3. События журнала вкл./выкл. счетчика, коммутации реле нагрузки

4. События журнала конфигурирования параметров счетчика

5. События журнала внешних воздействий

6. События журнала коммуникационных событий

7. События журнала доступа

8. События журнала самодиагностики (журнал №8)

9. События журнала реактивной мощности

10. Специфичные события счетчиков Меркурий

Приложение 2 Параметры текущих значений¶

Приложение 3 Опросный лист¶

Конфигурирование счетчиков модификаций G1, G5, G6 с модулями DUAL SIM, NB-IoT, модуль с одной SIM картой для работы в режиме инициативной передачи данных

Заказчик:

Контактные данные:

Тип счетчика:

Тип модуля:

Количество:

Приложение 4 Порядок работы с картами NIDD¶

1. Заключить корпоративный договор с оператором сотовой связи на пакет SIM карт для счетчиков, услуг NIDD и пакета NIDD сообщений.
2. Установить SIM в счетчик.
3. Получить у оператора сотовой связи доступ к личному кабинету для управления SIM картами (M2M менеджер для МТС). Управление пакетом SIM карт привязано к номеру договора.
4. Получить у оператора сотовой связи Инструкцию по настройке NIDD.
5. Настроить NIDD в личном кабинете по инструкции оператора.
6. Создать подписку сервера приложений (в нашем случае Меркурий Коммуникатор) на устройство по инструкции оператора сотовой связи.

В результате выполненных действий подготовлены параметры для обмена данными между счетчиком и приложением Меркурий Коммуникатор.

Выполнить настройку группы SIM карт:

1. Создать группу SIM карт.
2. Назначить группе APN.
3. Добавить группе услугу SCEF APN.
4. Добавить группе услугу NIDD.

В результате выполненных действий подготовлены параметры для обмена данными между группой счетчиков и приложением Меркурий Коммуникатор.
