Prime роутер Меркурий 225.4

Общие сведения¶

Назначение¶

Основным назначением Веб-интерфейса роутера Меркурий 225.4 с функциями работы в сети PRIME является:

• конфигурирование устройства;
• просмотр состояния сбора данных;
• диагностика сети;
• просмотр данных устройства и подключенных счетчиков;
• установка параметров для обмена данными с вышестоящим уровнем управления.

Сведения об устройствах¶

Устройства работают под управлением ОС Linux. Разработка программного обеспечения выполнена специалистами ООО «НПК «ИНКОТЕКС».

Поддерживаемые модификации устройств:

• Меркурий 225.4 с символами L4 в коде.

Используемые стандарты¶

При реализации Веб-интерфейса использовались следующие технические решения и стандарты:

• технология клиент-сервер с использованием «тонкого» клиента – web-браузера;
• стандарт HTML5;
• автоматическая совместимость с кодировкой кириллицы: utf-8.

Веб-интерфейс оптимизирован для работы в современных браузерах: Google Chrome, Firefox, Edge.

Пользователи¶

Для выполнения операций, связанных с записью в память устройства, требуются соответствующие права доступа. К таким операциям относятся, например, изменение параметров настройки, сохранение конфигурации и пр.

По правам доступа к данным и операциям пользователи подразделяются на два типа:

• Администратор – пользователь данного типа имеет право выполнять все операции;
• Гость – пользователь данного типа имеет право просмотра.

Изменение пароля для пользователей всех типов выполняет только пользователь типа Администратор.

Параметры по умолчанию¶

В устройствах, выпускаемых предприятием-изготовителем, по умолчанию установлены следующие параметры:

• IP-адрес – 192.168.1.225;
• пароль для пользователя Администратор – 222222 (шесть двоек);
• пароль для пользователя Гость – 111111 (шесть единиц);
• адрес NTP сервера – отсутствует;
• функция удаленного TCP-COM порта – отключена.

Предварительные требования¶

Установка параметров устройства выполняется в локальной сети. Для работы с устройством через локальную сеть устройство и компьютер пользователя должны быть физически подключены к одной локальной сети.

Сброс параметров конфигурации¶

Если неизвестен IP-адрес или пароль устройства рекомендуется вернуть параметрам конфигурации устройства значения по умолчанию.

Для возврата параметров по умолчанию выполните следующие действия:

1. Отключите питание устройства.
2. Нажмите и удерживайте сервисную кнопку RESET.
3. Включите электропитание.
4. Через пять секунд отпустите кнопку RESET.

В результате выполненных действий параметрам устройства возвращаются значения по умолчанию.

Запуск Веб-интерфейса, авторизация¶

Для запуска Веб-интерфейса и авторизации выполните следующие действия:

1. Запустите на своем рабочем месте Веб-браузер.
2. В адресной строке введите IP-адрес устройства, например, 192.168.1.225.
3. Выберите пользователя Администратор или Гость.
4. Введите пароль доступа к устройству.

5. Нажмите кнопку Войти.

Приемы работы¶

Навигация¶

В Веб-интерфейсе применяются стандартные приемы работы с веб-приложениями. Переходы вперед-назад, создание закладок «Избранное» и ряд других навигационных действий осуществляются средствами программы-браузера. Поиск ключевых слов на открытой странице также осуществляется средствами браузера. Для вызова поискового окна нажмите Ctrl+F или выберите пункт меню Найти на этой странице.

На страницах Веб-интерфейса отображается название страницы, навигационная панель, информация об устройстве, элементы управления.

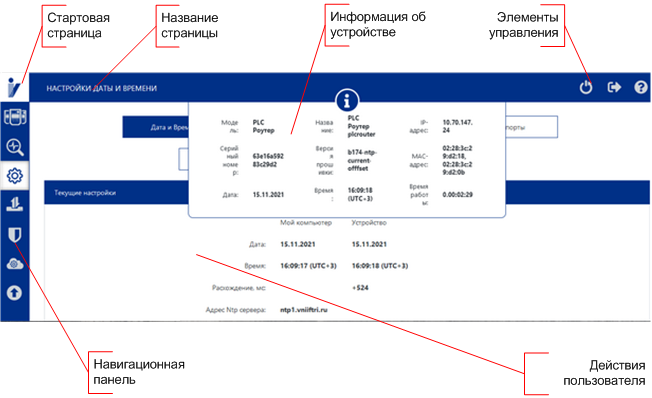

Основные элементы страницы приведены на рисунке 4.1.

Рисунок 4.1 – Основные элементы страницы

Переходы между страницами осуществляются с помощью навигационной панели, размещенной слева на каждой странице. Пункты меню, выполненные в виде кнопок, соответствуют различным группам действий пользователя. Вид кнопок навигационной панели и их описание приведены в таблице 4.1.

Таблица 4.1 – Кнопки навигационной панели

Оперативное управление осуществляется с помощью кнопок, размещенных в правом верхнем углу на каждой странице. Вид кнопок оперативного управления и их описание приведены в таблице 4.2.

Таблица 4.2 – Кнопки управления

Для перехода на стартовую страницу нажмите кнопку в левом верхнем углу формы.

Вывод данных¶

Для отображения состояния сбора данных счетчиков нажмите кнопку на навигационной панели.

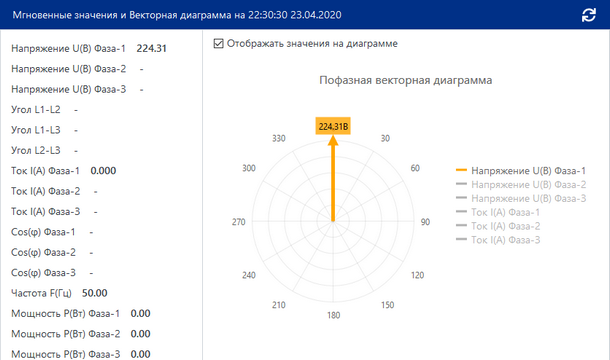

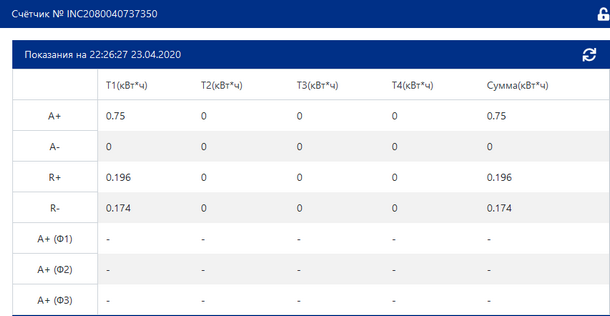

Для отображения оперативных данных счетчика нажмите пиктограмму в соответствующей стоке таблицы Состояние сбора данных, введите пароль для доступа к данным счетчика, нажмите кнопку Проверить подключение. Если подключение установлено, нажмите кнопку Использовать пароль.

Детальные данные отображаются в таблице и в виде блока показаний и блока мгновенных значений.

При просмотре больших объемов данных используйте стандартную прокрутку.

Используйте кнопку для обновления данных.

Ввод данных¶

Для добавления записей пользователь, как правило, должен заполнить формы в определенной последовательности. Последовательность форм для заполнения формируется в программе автоматически.

На формах для добавления или изменения записи отображаются кнопки:

Сохранить или Изменить для сохранения записи в памяти устройства.

Для отмены изменений выполните переход на предыдущую страницу.

Просмотр информации об устройстве¶

Для просмотра информации о контроллере нажмите кнопку в верхнем блоке формы.

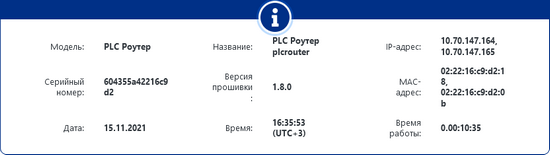

Рисунок 4.2 – Информация об устройстве

Чтобы скрыть блок информации об устройстве, нажмите кнопку повторно.

• Модель – модель устройства
• Название – название устройства, включает модель устройства и тип аппаратной версии;
• IP – IP-адрес устройства;
• Серийный номер – заводской серийный номер;
• Версия прошивки – версия прошивки базового ПО;
• MAC -адрес – MAC-адрес устройства;
• Дата – текущая дата;
• Время – текущее время;
• Время работы – время с начала работы устройства.

Изменение IP-адреса¶

После физического подключения устройства к локальной сети необходимо установить для него логические параметры подключения: IP-адрес, маску подсети (битовую маску, определяющую, какая часть IP-адреса узла сети относится к адресу сети), адрес шлюза. Для изменения IP-адреса устройства специалисту необходимо знать его текущий IP-адрес или выполнить сброс параметров, см. п. Сброс параметров конфигурации.

Для изменения IP-адреса выполните следующие действия:

1. Запустите Веб-интерфейс.
2. Авторизуйтесь с правами доступа администратора.
3. Измените IP-адрес устройства.

Устройство поддерживает статическую и динамическую IP-адресацию.

Изменение статического IP-адреса¶

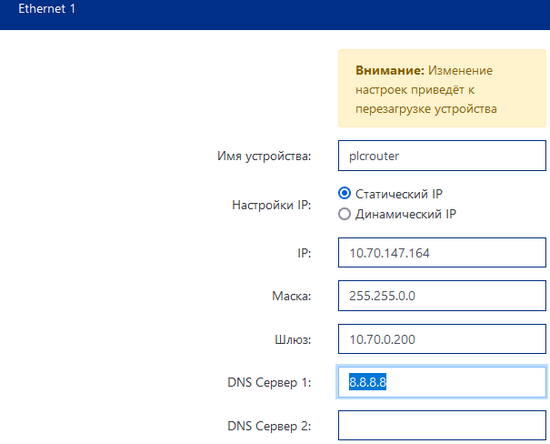

Для изменения статического IP-адреса устройства выполните следующие действия:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку Сеть.
3. Установите переключатель Настройки IP в положение Статический IP.
4. Введите новый IP-адрес устройства в поле IP.

5. Введите значение маски подсети в поле Маска.
6. Введите значение адреса шлюза, используемого по умолчанию, если ваша локальная сеть сконфигурирована с использованием этого параметра, в поле Шлюз.
7. Введите адрес публичного DNS-сервера в поле DNS Сервер 1/2.
8. Нажмите кнопку Сохранить в нижней части формы.

В результате выполненных действий будет выведено сообщение о записи измененных параметров в память устройства и выполнена автоматическая перезагрузка устройства. Дождитесь окончания перезагрузки устройства и запустите Веб-интерфейс с новым IP-адресом.

Установка динамического IP-адреса¶

Выполните следующие действия:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку Сеть.
3. Установите переключатель Настройки IP в положение Динамический IP.
4. Нажмите кнопку Сохранить в нижней части формы.

Перезагрузка устройства¶

В ряде случаев, отмеченных соответствующими указаниями, для сохранения измененных параметров конфигурации требуется принудительная перезагрузка устройства.

Для выполнения перезагрузки нажмите кнопку Перезагрузить устройство в правом верхнем углу формы.

Установка времени¶

Сведения о времени¶

Синхронизация времени внутренних часов устройства может выполняться в ручном режиме или от NTP сервера.

Для получения сведений о времени:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку Дата и время.

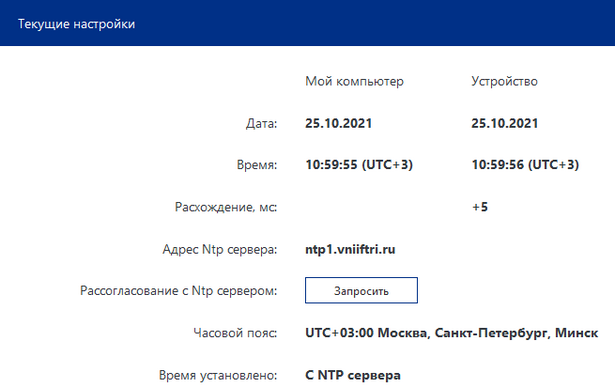

Сведения о текущем времени устройства и расхождении времени устройства с компьютером приведены в блоке Текущие настройки.

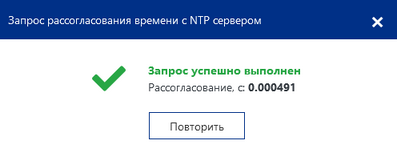

Если в качестве источника точного времени выбран NTP сервер, то для получения значения рассогласования с NTP сервером нажмите кнопку Запросить.

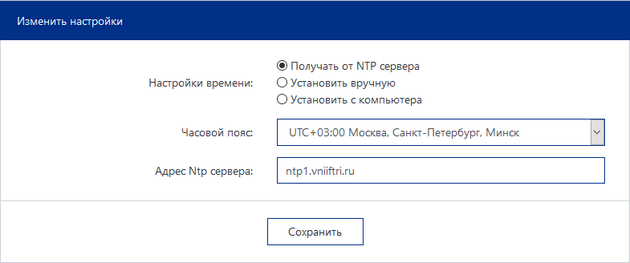

Выбор NTP сервера¶

Выполните следующие действия:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку Дата и время.
3. Установите переключатель Настройки времени в положение Получать от NTP сервера.

4. Выберите часовой пояс региона в поле Часовой пояс.
5. Введите адрес надежного NTP сервера в поле Адрес NTP сервера.
6. Нажмите кнопку Сохранить.

Установка времени в ручном режиме¶

Выполните следующие действия:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку Дата и время.
3. Установите переключатель Настройки времени в положение Установить вручную.
4. Выберите часовой пояс в поле Часовой пояс.
5. Выберите дату в календаре в поле Дата.
6. Введите текущее время в поле Время.
7. Нажмите кнопку Сохранить.

Установка времени с компьютера¶

Выполните следующие действия:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку Дата и время.
3. Установите переключатель Настройки времени в положение Установить с компьютера.
4. Выберите часовой пояс в поле Часовой пояс.
5. Нажмите кнопку Сохранить.

Смена паролей¶

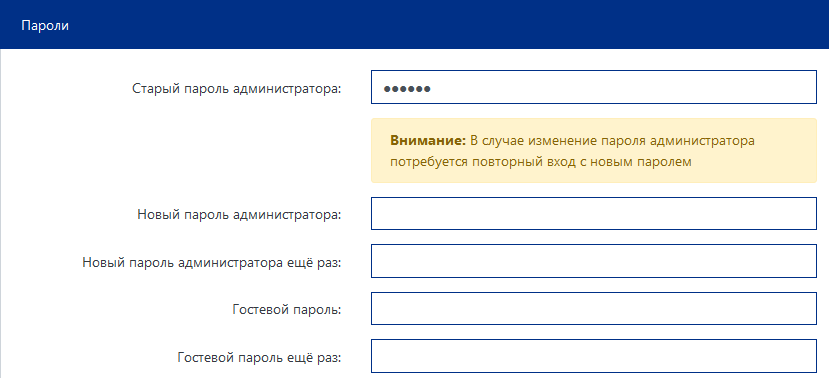

Выполните следующие действия:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку Пароли.

3. Введите текущий пароль администратора в поле Старый пароль администратора.
4. Введите новый пароль администратора в поле Новый пароль администратора.
5. Подтвердите новый пароль администратора.
6. Введите новый пароль для пользователя с правом просмотра данных в поле Гостевой пароль.
7. Подтвердите новый гостевой пароль.

Если пароль администратора изменен, перезагрузите устройство и выполните вход в Веб-интерфейс с новым паролем администратора.

Формирование списков запрещенных узлов¶

Механизм формирования списков запрещенных узлов (черных списков) предназначен для тонкой настройки сети. Механизм предусматривает:

• запрет на работу избранных узлов в сети PLC;
• запрет на работу избранных узлов в качестве ретрансляторов, т.е. запрет транслировать пакеты других узлов сети.

Если узел зарегистрирован в черном списке узлов, включать данный узел в черный список ретрансляторов не имеет смысла.

Для добавления узла/ретранслятора в черный список:

1. Выберите пункт меню Настройки.

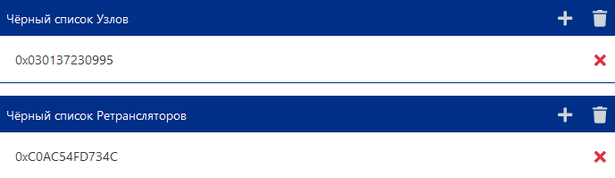

2. Нажмите кнопку Черные списки. На форме будут отображены списки MAC-адресов запрещенных узлов и запрещенных ретрансляторов.

3. Нажмите кнопку в блоке Черный список Узлов/Черный список Ретрансляторов.
4. Введите MAC-адрес устройства, которому запрещено работать в виде узла/ретранслятора в поле MAC -адрес.

5. Нажмите кнопку Добавить.

В результате выполненных действий устройство будет добавлено в список запрещенных узлов/запрещенных ретрансляторов.

Для удаления узла/ретранслятора из черного списка выберите целевой узел в блоке Черный список Узлов/Черный список Ретрансляторов и нажмите кнопку .

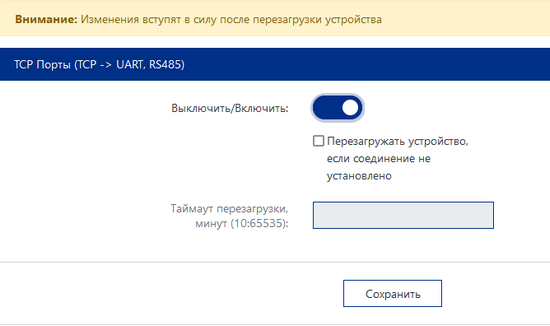

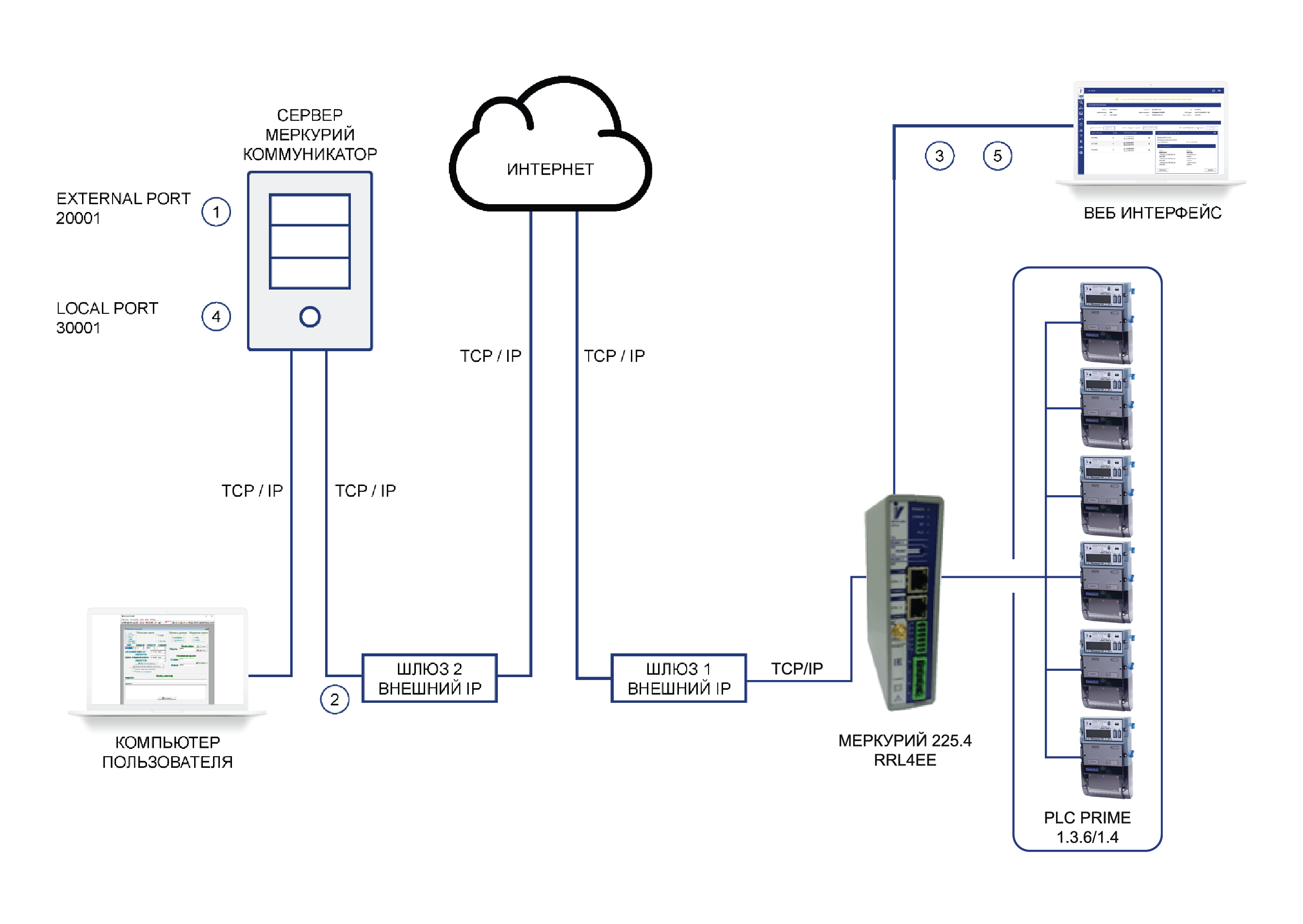

Настройка обмена данными по протоколу TCP¶

Для настройки обмена данными с верхним уровнем может потребоваться включение опции отправки данных по протоколу TCP (по умолчанию отключена).

1. Выберите пункт меню Настройки.
2. Нажмите кнопку Серверы.
3. Установите переключатель Включить/Выключить в блоке TCP Порты (TCP -> UART, RS485) в положение Включить.

4. При необходимости установите флаг в поле Перезагружать устройство, если соединение не установлено и введите время ожидания соединения в указанном диапазоне в поле Таймаут перезагрузки, минут.
5. Нажмите кнопку Сохранить в нижней части формы.
6. Перезагрузите контроллер.

В результате выполненных действий будет открыт канал для передачи данных на верхний уровень.

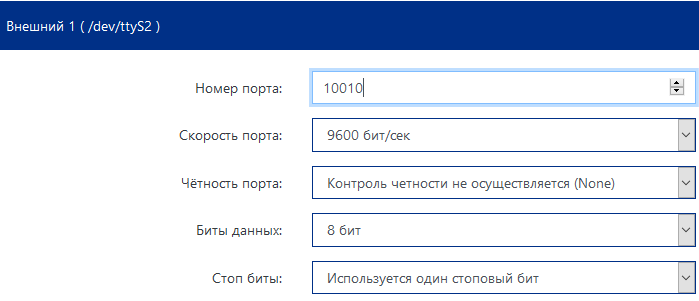

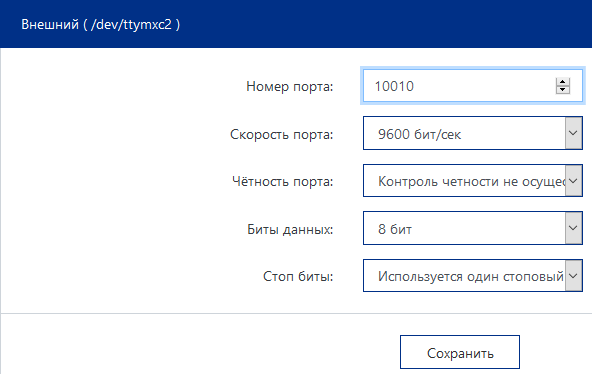

Настройка TCP порта¶

Для настройки параметров обмена по RS485 через TCP-порт:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку TCP порты.
3. Введите номер локального порта, открытого в ПО Меркурий Коммуникатор, в поле Номер порта.
4. Выберите параметры связи:
   • Скорость порта – скорость передачи данных по линии связи;
   • Четность порта – режим проверки четности;
   • Биты данных – величина контейнера для передачи информации;
   • Стоп биты – количество пересылаемых стоп-битов.

В результате выполненных действий будет открыт канал для передачи данных по интерфейсу RS485 через заданный TCP порт.

Обновление прошивки¶

Предварительные условия: скачайте файл прошивки устройства.

Для обновления базового ПО устройства:

1. Выберите пункт меню Обновление прошивки на левой панели формы.
2. Выберите файл прошивки в поле Файл прошивки, используя стандартные инструменты ОС.
3. Нажмите кнопку Обновить прошивку.

Для настройки аварийного восстановления базового ПО:

1. Выберите пункт меню Обновление прошивки на левой панели формы.
2. Введите IP-адрес сервера в поле IP-адрес сервера аварийного восстановления.
3. Нажмите кнопку Изменить настройки.

В результате выполненных действий настройки аварийного восстановления будут записаны на устройство.

Импорт и экспорт настроек¶

В Веб-интерфейсе поддерживается импорт-экспорт настроек в файл конфигурации.

Для выполнения экспорта:

1. Выберите пункт меню Импорт/Экспорт настроек на левой панели формы.

2. Нажмите кнопку Экспорт.
3. Подтвердите сохранение файла конфигурации.

В результате выполненных действий файл конфигурации будет сохранен на вашем компьютере в папке Загрузки.

Для выполнения импорта:

1. Выберите пункт меню Импорт/Экспорт настроек на левой панели формы.
2. Выберите файл конфигурации: нажмите кнопку Выбрать файл и пользуйтесь стандартными средствами ОС.
3. Нажмите кнопку Импорт.

В результате выполненных действий файл конфигурации будет загружен в память устройства.

Настройка PLC модема¶

Сбор информации счетчиков электроэнергии по технологии PLC обеспечивается для стандартов: PRIME v.1.3.6, v.1.4.

Текущий стандарт PLC устанавливается при прошивке встроенного PLC модема на предприятии изготовителе. Для организации работы модема в PLC сети по другому стандарту следует перенастроить PLC модем.

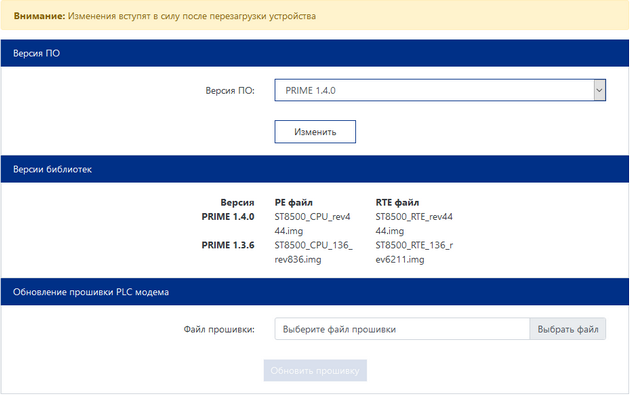

Для настройки PLC модема:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку PLC модем.

3. Выберите целевую версию ПО PLC модема в выпадающем списке в поле Версия ПО. Информация о прошитых версиях библиотек приведена в блоке Версии библиотек.
4. Нажмите кнопку Изменить.
5. Перезагрузите контроллер.

В результате выполненных действий PLC модем будет переключен на работу по выбранному стандарту.

Обновление прошивки PLC модема¶

Предварительные условия: скачайте файл прошивки PLC модема с сайта предприятия-изготовителя.

Для обновления прошивки PLC модема:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку PLC модем.
3. Выберите файл прошивки в поле Файл прошивки, используя стандартные инструменты ОС.
4. Нажмите кнопку Обновить прошивку.
5. Перезагрузите контроллер.

В результате выполненных действий будут обновлены прошивки PLC модема.

Работа со счетчиками¶

Просмотр статуса счетчиков¶

1. Выберите пункт меню Счетчики.

Для быстрого поиска и фильтрации данных введите поисковые данные в поле фильтра.

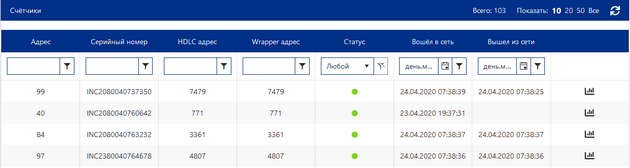

Информация о счетчиках в PLC сети отображается в виде таблицы.

• Адрес – сетевой адрес счетчика;
• Серийный номер – тип и заводской номер счетчика;
• Н DLC адрес – адрес счетчика, использующийся в HDLC протоколе;
• Wrapper адрес – адрес счетчика, использующийся в транспортном протоколе Wrapper для DLMS/COSEM UDP/TCP протокола;
• Статус – статус нахождения счетчика в PLC сети, статус отображается зеленым цветом при нахождении счетчика в сети и красным, если счетчик в сети не обнаружен;
• Вошел в сеть – дата и время входа счетчика в сеть;
• Вышел из сети – дата и время выхода счетчика из сети.

Просмотр данных счетчиков¶

1. Выберите пункт меню Счетчики.
2. Найдите целевой счетчик, используя фильтры.
3. Нажмите кнопку в строке целевого счетчика.

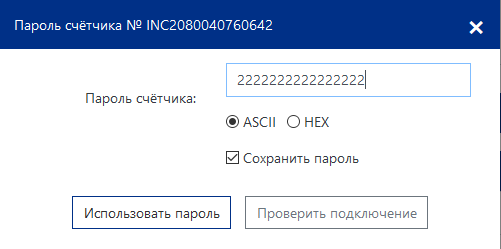

4. Введите пароль счетчика, например, по умолчанию 2222222222222222 (16 двоек) для счетчиков Меркурий.

5. Нажмите кнопку Проверить подключение. При успешном подключении будет выведено сообщение:

6. Нажмите кнопку Использовать пароль для обеспечения повторного доступа к счетчику.
7. Нажмите кнопку Обновить в блоке Показания. Через некоторое время показания счетчика будут получены и отображены в таблице. В блоке Показания указывается время получения показаний.

8. Нажмите кнопку в блоке Мгновенные значения и Векторная диаграмма. Подождите несколько минут. Данные счетчика будут получены и отображены в таблице. В блоке указывается время получения данных.

Просмотр дерева сети¶

Просмотр дерева сети выполняется для получения информации о состоянии служебных узлов сети. Топология сети сохраняется неизменной до тех пор, пока не будет выполнено автоматическое реконфигурирование сети в соответствии со спецификацией PRIME. С другой стороны, служебные узлы сети изменяют свое состояние после определенных событий в сети.

Служебные узлы могут находиться в трех состояниях: Disconnected, Terminal, Switch:

• Disconnected – отключен, начальное функциональное состояние всех служебных узлов, основная задача узла в данном состоянии – поиск доступной сети и попытка регистрации в сети;
• Terminal – терминал, в данном состоянии служебный узел поддерживает связь и выполняет обмен данными, но не может передавать данные других узлов;
• Switch – ретранслятор, в данном состоянии служебный узел выполняет функции терминального узла и дополнительно может выполнять обмен данными с узлами своей ветки.

1. Выберите пункт меню Диагностика.
2. Нажмите кнопку Дерево сети.
3. Для быстрого поиска и фильтрации данных введите поисковые данные в поле фильтра.
4. Для просмотра группы счетчиков, которые передают данные через ретранслятор, щелкните мышкой по служебному узлу в состоянии Switch.

Информация о счетчиках в PLC сети отображается в виде таблицы со столбцами, соответствующими параметрам спецификации PRIME.

• MAC-адрес – MAC адрес счетчика, присваиваемый производителем, используется для идентификации уникального узла в процессе регистрации в сети;
• Адрес – адрес счетчика в сети PLC;
• Серийный номер – тип счетчика, заводской номер счетчика;
• NodeState – состояние служебного узла: Disconnected, Terminal, Switch;
• LNID – Local Node Identifier, уникальный 14-ти битный идентификатор служебного узла;
• LSID – Local Switch Identifier, уникальный 8-ми битный идентификатор узла-ретранслятора: LSID=0x00 (0) – базовый узел, LSID=0xFF (255) – идентификатор не присвоен или узел не действителен;
• SID – Switch Identifier, уникальный 8-ми битный идентификатор узла-ретранслятора непосредственно для служебного узла. LNID, LSID и SID формируют 22-х битный идентификатор служебного узла;
• TCap – биты в последовательности справа налево характеризуют следующие параметры: Bit0: робастный режим поддерживается; Bit1: предыдущие версии поддерживаются; Bit2: ретранслятор поддерживается; Bit3: агрегация пакетов поддерживается; Bit4: период времени работы без соединения поддерживается; Bit5: прямое соединение поддерживается; Bit6: механизм ARQ (автоматический повтор запроса) поддерживается; Bit7: зарезервировано;
• SwCap – биты в последовательности справа налево характеризуют следующие параметры: Bit0: коммутация прямого соединения; Bit1: зарезервировано; Bit2: зарезервировано; Bit3: ARQ буферизация в ретрансляторе поддерживается; Bit4 – Bit7: зарезервировано;
• TimeLastRX – время получения последнего пакета от служебного узла в секундах.

Просмотр журнала сетевых событий¶

1. Выберите пункт меню Диагностика.
2. Нажмите кнопку Лог статуса устройства.
3. Для быстрого поиска и фильтрации данных введите поисковые данные в поле фильтра.

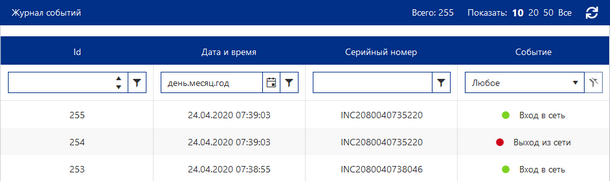

Журнал событий в сети отображается в виде таблицы.

• ID – идентификатор события;
• Дата и время – дата и время наступления события;
• Серийный номер – тип счетчика, заводской номер счетчика;
• Событие – тип события: Вход в сеть/Выход из сети.

Настройка параметров связи с Меркурий Коммуникатор¶

ПО Меркурий Коммуникатор обеспечивает канал связи для обмена данными устройства с устройством управления верхнего уровня в случае, если устройство имеет «серый» IP-адрес. Механизм работы ПО заключается в замене адреса и порта устройства при прохождении пакета в одну сторону и обратной замене адреса и порта назначения в ответном пакете.

Схема настройки удаленного доступа к счетчику по прямому каналу с использованием ПО Меркурий Коммуникатор приведена в п.Настройка удаленного доступа к счетчикам электроэнергии.

Для настройки канала связи с ПО Меркурий Коммуникатор выполните следующие действия:

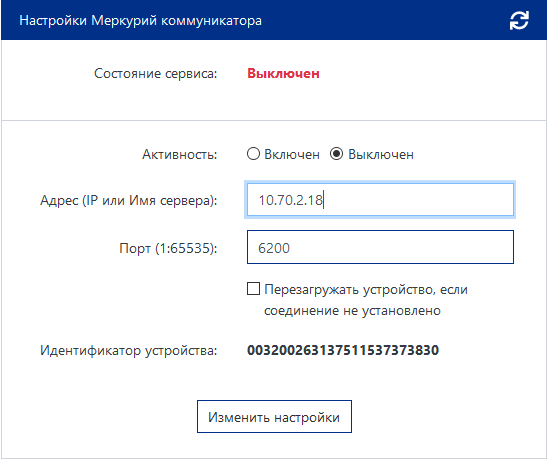

1. Выберите пункт меню Настройки Меркурий Коммуникатор на левой панели формы.

2. Установите переключатель Активность в положение Включен.
3. Введите IP-адрес компьютера, на котором запущен Меркурий Коммуникатор, и порт (External port), заданный в ПО Меркурий Коммуникатор.
4. Нажмите кнопку Изменить настройки.

В результате выполненных действий будет отправлен пакет данных для добавления устройства в ПО Меркурий Коммуникатор.

Работа с ПО Меркурий Коммуникатор описана в документе «Меркурий Коммуникатор. Руководство пользователя».

Настройка обмена данными счетчиков электроэнергии с верхним уровнем¶

Схема настройки удаленного доступа к счетчику с использованием ПО Меркурий Коммуникатор приведена в п.Настройка удаленного доступа к счетчикам электроэнергии.

Для настройки обмена данными устройства и счетчиков электроэнергии с верхними уровнями управления выполните следующие действия:

1. Выберите пункт меню Настройки.
2. Нажмите кнопку TCP порты.

Дальнейшие действия выполняются последовательно в блоках Внешний 1 и Внешний 2 для RS485-1 и RS485-2 соответственно.

3. Введите номер локального порта (Local port), открытого в ПО Меркурий Коммуникатор в поле Номер порта.
4. Выберите параметры связи:
   • Скорость порта – скорость передачи данных по линии связи;
   • Четность порта – режим проверки четности;
   • Биты данных – величина контейнера для передачи информации;
   • Стоп биты – количество пересылаемых стоп-битов.

В результате выполненных действий будет открыт канал для передачи данных по протоколу TCP/IP по заданным портам.

Настройка удаленного доступа к счетчикам электроэнергии¶

В разделе приведены краткие сведения по настройке удаленного доступа к счетчикам электроэнергии с компьютера, принадлежащего другой локальной сети. На рисунке 19.1 приведена схема работы с оборудованием в режиме прямого канала.

Рисунок 19.1 – Схема работы в режиме прямого канала

Предварительные требования:

• счетчик должен быть зарегистрирован, см. п. Просмотр дерева сети;
• используя Веб-интерфейс устройства, см. п. Просмотр статуса счетчиков, следует проверить связь со счетчиком, к которому необходимо обеспечить удаленный доступ;
• записать номер линии RS485;
• записать сетевой адрес счетчика.

Далее приведена краткая инструкция по настройке прямого канала. Меркурий Коммуникатор в инструкции обозначен как МК.

В результате выполненных действий будет установлена удаленная связь с устройством по выбранному интерфейсу: в списке устройств External Port #20001 МК у устройства <тип устройства>, Local Port 30001 поле Status будет отображено зеленым цветом.

Через локальный порт в ПО МК обеспечивается обмен данными стороннего ПО, например, ПО Меркурий Конфигуратор, со счетчиками, подключенными к устройству.

На компьютере пользователя запустите ПО Меркурий Конфигуратор. Параметры для установления связи:

• Тип счетчика: например, Меркурий 234;
• Сетевой адрес: две последние цифры заводского номера счетчика;
• IP -адрес: IP-адрес сервера МК;
• Пользователь: Admin;
• Пароль: 222222;
• Порт: локальный (30001), открытый на сервере МК;
• Тип интерфейса: TCP/IP
• Настройки COM порта: параметры связи со счетчиком.
